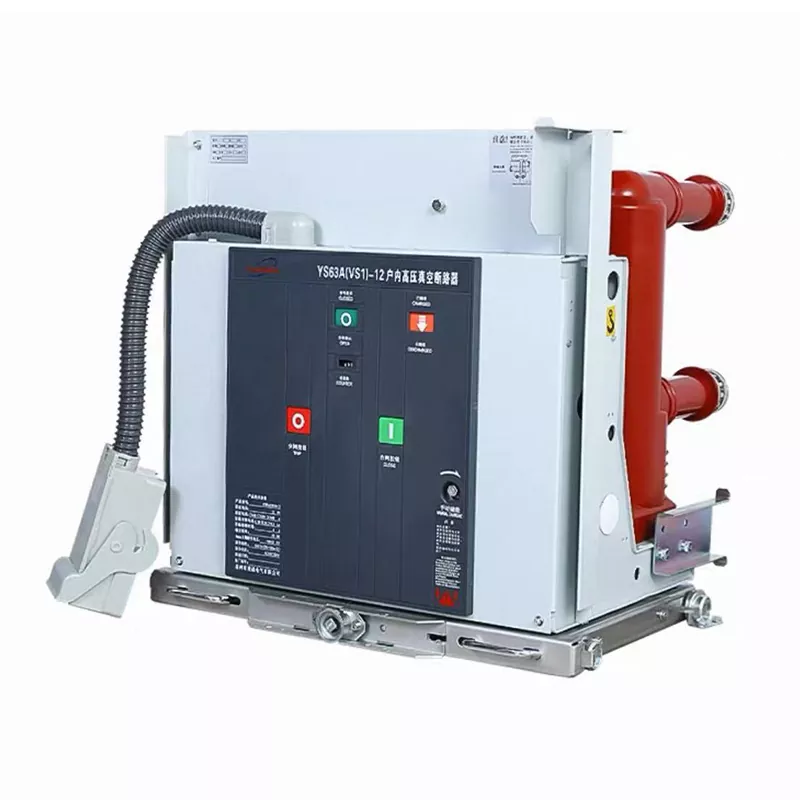

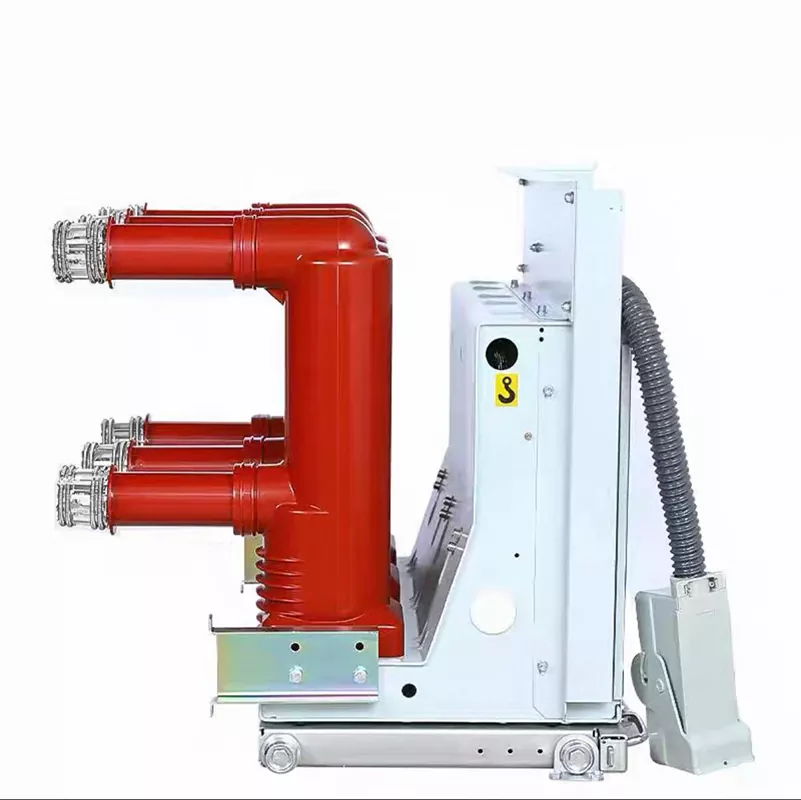

VS1 เบรกเกอร์สุญญากาศ

คุณกังวลหรือไม่ว่าในกรณีที่เกิดการลัดวงจรบนสายไฟฟ้าแรงสูง เซอร์กิตเบรกเกอร์จะไม่สามารถตัดกระแสไฟฟ้าได้เนื่องจากความสามารถในการดับอาร์กไม่เพียงพอ ส่งผลให้หม้อแปลงไหม้หรือแม้กระทั่งระเบิดได้? ในสภาพแวดล้อมไฟฟ้าแรงสูง 10kV พลังงานส่วนโค้งมีมหาศาล เซอร์กิตเบรกเกอร์แบบน้ำมันหรือสวิตช์ธรรมดาไม่สามารถตอบสนองข้อกำหนดด้านความปลอดภัยที่เข้มงวดของโครงข่ายไฟฟ้าสมัยใหม่ได้อีกต่อไป เซอร์กิตเบรกเกอร์ระบบสุญญากาศ VS1 จาก Junray Electrical ได้รับการออกแบบมาเป็นพิเศษเพื่อจัดการกับปัญหาหลักนี้ เราใช้สุญญากาศเป็นสื่อในการดับไฟอาร์ก และใช้ประโยชน์จากความแข็งแรงของฉนวนที่สูงมากและความสามารถในการดับไฟอาร์คเพื่อดับไฟอาร์คที่จุดศูนย์ข้ามของกระแสอย่างรวดเร็ว ซึ่งหมายความว่าไม่ว่าข้อผิดพลาดในการลัดวงจรบนสายไฟจะรุนแรงเพียงใด ก็สามารถตัดแหล่งจ่ายไฟได้อย่างน่าเชื่อถือ ป้องกันการขยายตัวของข้อผิดพลาด และขจัดความกังวลของคุณเกี่ยวกับความสามารถในการทำลายแรงดันไฟฟ้าสูงได้อย่างสมบูรณ์

การหยุดชะงักของส่วนโค้งสุญญากาศและการป้องกันที่แม่นยำ

ความสามารถในการแข่งขันหลักของ VS1 Vacuum Circuit Breaker อยู่ที่การออกแบบห้องตัดส่วนโค้งขั้นสูงและกลไกการทำงานของสปริงที่เชื่อถือได้:

ความสามารถในการขัดจังหวะที่ยอดเยี่ยม: การใช้ห้องขัดจังหวะอาร์กสุญญากาศโดยเฉพาะ คอนแทคเตอร์มีความต้านทานการสัมผัสต่ำและมีระยะเวลาอาร์คสั้น เมื่อเปรียบเทียบกับอุปกรณ์รุ่นเก่า อุปกรณ์สามารถตัดกระแสไฟฟ้าลัดวงจรที่มีขนาดใหญ่กว่าได้ (สูงสุด 40kA) ซึ่งปรับให้เข้ากับสภาวะที่ไม่เอื้ออำนวยของสายไฟฟ้าแรงสูง 10kV ได้อย่างสมบูรณ์แบบ ทำให้มั่นใจได้ว่าจะยังคง "ขาดและดับ" ได้ในกรณีที่เกิดข้อผิดพลาดร้ายแรง

กลไกการป้องกันแบบคู่: ติดตั้งฟังก์ชันป้องกันการโอเวอร์โหลดและการลัดวงจรที่แม่นยำ เมื่อตรวจพบความผิดปกติในกระแสไฟในสาย เมื่อใช้ร่วมกับอุปกรณ์ป้องกันรีเลย์ จะสามารถตัดการเชื่อมต่อวงจรได้โดยอัตโนมัติและรวดเร็ว ช่วยปกป้องอุปกรณ์ไฟฟ้าแรงสูงราคาแพง เช่น หม้อแปลงและสายเคเบิลได้อย่างมีประสิทธิภาพ และป้องกันความเสียหายถาวรเนื่องจากกระแสไฟเกิน

ความเข้ากันได้มาตรฐาน: ขนาดกะทัดรัด สามารถติดตั้งบนยานพาหนะได้อย่างสมบูรณ์แบบ ไม่เพียงแต่ประหยัดพื้นที่ภายในของตู้สวิตช์เท่านั้น แต่ยังทำให้การบำรุงรักษาและการซ่อมแซมสะดวกอย่างยิ่ง โดยดำเนินการได้เพียงแค่กดเข้าหรือดึงออก

การประกันคุณภาพของ Junray Electrical

ในฐานะผู้ผลิตมืออาชีพที่มีความเชี่ยวชาญทางเทคนิคอย่างลึกซึ้ง Junray Electrical ปฏิบัติตามมาตรฐานแห่งชาติของเซอร์กิตเบรกเกอร์สุญญากาศ VS1 อย่างเคร่งครัดในระหว่างการผลิต โรงงานของเรามีการติดตั้งระบบหล่อสุญญากาศและสายการประกอบขั้นสูง ทำให้มั่นใจได้ว่าเซอร์กิตเบรกเกอร์ทุกตัวตรงตามมาตรฐานอุตสาหกรรม

เซอร์กิตเบรกเกอร์สุญญากาศ VS1 นี้มีกลไกการทำงานที่เก็บสปริงที่เชื่อถือได้สูง พร้อมการเปิดและปิดที่คมชัดและแม่นยำ อายุการใช้งานเชิงกลที่ยาวนาน และอัตราความล้มเหลวต่ำมาก เซอร์กิตเบรกเกอร์แต่ละตัวผ่านการดีบักเมื่อเปิดเครื่องอย่างเข้มงวด การทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่ของกำลัง การทดสอบความต้านทานของลูป และการทดสอบลักษณะทางกลก่อนออกจากโรงงาน เพื่อให้มั่นใจว่าการทำงานมีความเสถียรที่กระแสพิกัดตั้งแต่ 630A ถึง 3150A มอบการป้องกันความปลอดภัยแรงดันสูงที่มีอายุการใช้งานยาวนาน

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์ที่เกี่ยวข้อง:

การจ่ายพลังงานทางอุตสาหกรรม: ตู้รับเข้าและออก 10kV สำหรับโรงงาน ปกป้องมอเตอร์และหม้อแปลงขนาดใหญ่

อาคารพาณิชย์ : ตู้รับไฟฟ้าแรงสูงสำหรับอาคารสูงและอาคารสำนักงาน

สถานีย่อย: ส่วนประกอบป้องกันหลักของสถานีย่อยในร่ม 10kV ต่างๆ

โซลูชั่นแบบครบวงจร

การเลือก Junray Electrical ไม่ใช่แค่การเลือกซัพพลายเออร์เท่านั้น แต่ยังเลือกพันธมิตรที่เชื่อถือได้เพื่อความปลอดภัยไฟฟ้าแรงสูงอีกด้วย เรามีทีมงานมืออาชีพจำนวน 50 คน รวมถึงวิศวกรเสนอราคาเต็มเวลา 5 คน ซึ่งสามารถให้บริการที่กำหนดเองได้อย่างรวดเร็วและแม่นยำแก่คุณ

เราสัญญาว่าจะเสนอการตอบสนองอย่างรวดเร็วทั่วโลกภายใน 7 × 24 ชั่วโมง หากคุณกำลังมองหาผลิตภัณฑ์ที่พอดีกับตู้ KYN28 ได้อย่างสมบูรณ์แบบ มีความสามารถในการทำลายล้างที่แข็งแกร่ง และเชื่อถือได้ อย่าลังเลอีกต่อไป ติดต่อเราทันทีเพื่อรับคำปรึกษาด้านเทคนิคและใบเสนอราคาฟรี และให้ Junray Electrical สร้างระบบจำหน่ายไฟฟ้าที่ปลอดภัย เสถียร และมีประสิทธิภาพสำหรับคุณ

ภาพรวมโครงการติดตั้งเพิ่ม

I. สรุปโครงการ

โครงการนี้เกี่ยวข้องกับการอัปเกรดและดัดแปลงสวิตช์เกียร์ไฟฟ้าแรงสูง 10kV ที่สถานีย่อย 110kV ของสวนอุตสาหกรรม แผงป้อน 10kV ที่มีอยู่มีการติดตั้งเซอร์กิตเบรกเกอร์สุญญากาศรุ่นเก่าที่ล้าสมัยซึ่งใช้งานมาเป็นเวลานานและประสบปัญหาจากอายุของกลไกทางกล ปัญหาที่ไซต์งานมักรวมถึงการหยุดการทำงานของคอยล์ปิด กลไกติดขัด ความล้มเหลวในการกักเก็บพลังงาน และความล้มเหลวในการทำงานระหว่างที่เกิดข้อผิดพลาด เมื่อเกิดข้อผิดพลาดในการลัดวงจร สวิตช์ไม่สามารถล้างข้อผิดพลาดได้ทันที ทำให้อุปกรณ์ป้องกันอัปสตรีมสะดุด (สะดุดแบบเห็นอกเห็นใจ) ส่งผลให้เกิดไฟฟ้าดับเป็นวงกว้างทั่วทั้งพื้นที่ ส่งผลร้ายแรงต่อการผลิตของโรงงานอย่างต่อเนื่องและความน่าเชื่อถือของแหล่งจ่ายไฟของเครือข่ายการจำหน่าย สวิตช์ที่ล้าสมัยมีความสามารถในการดับไฟอาร์คที่ลดลงและคุณลักษณะทางกลซึ่งต่ำกว่ามาตรฐาน โดยไม่เป็นไปตามข้อกำหนดการปฏิบัติงานในปัจจุบันสำหรับการสลับบ่อยครั้งและการแก้ไขข้อบกพร่องอย่างรวดเร็วในเครือข่ายการกระจาย

เพื่อแก้ไขความเสี่ยงขั้นพื้นฐานที่เกี่ยวข้องกับความล้มเหลวของสวิตช์เกียร์ในการทำงาน การทำงานผิดปกติ และข้อบกพร่องทางกล และเพื่อเพิ่มความสามารถในการล้างข้อผิดพลาดของการลัดวงจร สวิตช์ที่เสื่อมสภาพทั้งหมดในสถานีย่อยจะถูกแทนที่ด้วยเบรกเกอร์วงจรสุญญากาศแรงดันสูงในร่ม VS1 สิ่งเหล่านี้ทำหน้าที่เป็นสวิตช์ป้องกันหลักสำหรับระบบจำหน่าย 10kV จัดการการสลับโหลด รวมถึงการล้างข้อผิดพลาดที่โอเวอร์โหลดและไฟฟ้าลัดวงจรอย่างรวดเร็ว

ครั้งที่สอง ปัญหาก่อนการปรับปรุงใหม่

ขดลวดปิดบ่อยครั้งและกลไกติดขัด: เนื่องจากการสลับสวิตช์เสริมที่ไม่เหมาะสมและการเบี่ยงเบนขีดจำกัดทางกล วงจรจึงไม่สามารถตัดการเชื่อมต่อได้ทันทีหลังจากการดำเนินการปิดเสร็จสมบูรณ์ สิ่งนี้ทำให้คอยล์ยังคงมีพลังงานและมีความร้อนมากเกินไป ทำให้เกิดความเหนื่อยหน่ายและความล้มเหลวในการปิดบ่อยครั้ง

กลไกการจัดเก็บพลังงานล้มเหลวและไม่สามารถดำเนินการซ้ำๆ ได้: การเสื่อมสภาพหรือการติดขัดของไมโครสวิตช์การจัดเก็บพลังงานและการสึกกร่อนของหน้าสัมผัสทำให้ไม่สามารถกักเก็บพลังงานอัตโนมัติหลังจากสปริงปิดถูกปล่อยออกมา นี่เป็นการจำกัดหน่วยให้ดำเนินการเพียงครั้งเดียว ไม่สามารถตอบสนองข้อกำหนดการปิดบัญชีได้

ความล้มเหลวในการทำงานระหว่างเกิดข้อผิดพลาดในการลัดวงจร ทำให้เกิดการสะดุดสะดุด: ประสิทธิภาพในการดับอาร์กที่ลดลงและความเร็วในการเปิดที่ไม่เพียงพอ ทำให้ไม่สามารถแก้ไขข้อผิดพลาดอย่างรวดเร็วระหว่างการลัดวงจรของสาย สิ่งนี้กระตุ้นให้สวิตช์อัปสตรีมทำงาน จึงขยายขอบเขตของไฟฟ้าดับ

การเสื่อมสภาพและความร้อนสูงเกินไปของหน้าสัมผัสทิวลิป: ความเหนื่อยล้าและการอ่อนตัวของสปริงหน้าสัมผัสที่กำลังเคลื่อนที่ส่งผลให้แรงจับยึดไม่เพียงพอ การทำงานในระยะยาวส่งผลให้มีความต้านทานต่อการสัมผัสเพิ่มขึ้น ทำให้เกิดความร้อนสูงเกินไปจากการสัมผัส และมีความเสี่ยงที่จะเกิดการคายประจุบางส่วนในระหว่างช่วงโหลดสูงสุด ปริมาณงาน O&M สูงและอัตราการผ่านการทดสอบต่ำ: สวิตช์เกียร์ที่มีอายุมากแสดงคุณลักษณะทางกลเกินขีดจำกัดและฉนวนเสื่อมโทรม การทดสอบเชิงป้องกันประจำปีแสดงให้เห็นอย่างต่อเนื่องว่าพารามิเตอร์หลายตัวไม่เป็นไปตามมาตรฐาน ทำให้ไม่สามารถกำจัดอันตรายที่ซ่อนอยู่ได้อย่างสมบูรณ์

ที่สาม แผนการกำหนดค่าอุปกรณ์

ตามมาตรฐานการจำหน่ายไฟฟ้าแรงสูง 10kV และสภาพการทำงานของสถานีย่อย โครงการเกี่ยวข้องกับการเปลี่ยนทุกยูนิตด้วยเซอร์กิตเบรกเกอร์สุญญากาศแบบคงที่/แบบดึงออก VS1 หน่วยเหล่านี้ใช้กลไกดับอาร์คสุญญากาศและกลไกที่ทำงานด้วยสปริง โดยมีข้อดีต่างๆ เช่น ความเร็วในการทำงานสูง อายุการใช้งานเชิงกลที่ยาวนาน การสูญพันธุ์ของอาร์คอย่างละเอียด และการทำงานที่ไม่ต้องบำรุงรักษา โดยทำหน้าที่เป็นอุปกรณ์ป้องกันหลักสำหรับสายจ่ายไฟ 10kV

ข้อมูลจำเพาะของอุปกรณ์หลัก

รุ่น: VS1/1250A-25kA เซอร์กิตเบรกเกอร์สุญญากาศไฟฟ้าแรงสูงในร่ม

แรงดันไฟฟ้า: 12kV (เหมาะสำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลาง 10kV)

พิกัดกระแสไฟ: 1250A (ตรงตามข้อกำหนดการรับกระแสไฟสำหรับโหลดในโรงงานหนัก)

กระแสไฟฟ้าลัดวงจร: 25kA (สามารถล้างข้อผิดพลาดการลัดวงจรแบบเฟสต่อเฟสและเฟสต่อกราวด์ที่รุนแรงได้อย่างรวดเร็ว)

สารดับเพลิงชนิดอาร์ค: สารขัดขวางสุญญากาศสูง (ไม่มีก๊าซอิสระ ไม่มีความเสี่ยงต่อการเผาไหม้หรือการระเบิด)

กลไกการทำงาน: กลไกการเก็บพลังงานสปริงในตัว (ความเร็วในการเปิด/ปิดที่มั่นคงและคุณลักษณะทางกลที่ยอดเยี่ยม)

ฟังก์ชั่นการป้องกัน: สามารถขัดจังหวะกระแสโหลด กระแสเกิน และกระแสลัดวงจร; มีความสามารถในการทำลายข้อผิดพลาดอย่างแท้จริง

การทดสอบที่เกี่ยวข้อง: การตรวจสอบหลังการเปลี่ยนประกอบด้วยการทดสอบคุณลักษณะทางกล การทดสอบฉนวนทนต่อแรงดันไฟฟ้า การตรวจสอบความต้านทานของลูป และการตรวจสอบเวลาเปิด/ปิดโดยสมบูรณ์

IV. จุดเด่นด้านการก่อสร้างและการใช้งาน

การสูญพันธุ์ของอาร์กสุญญากาศ – ปลอดภัยและปราศจากอันตราย: อาศัยสภาพแวดล้อมสุญญากาศสูงสำหรับการสูญพันธุ์ของอาร์ก ไม่มีน้ำมันหรือก๊าซ SF6 และไม่เสี่ยงต่อการเผาไหม้หรือการระเบิด ความเร็วในการสูญพันธุ์ของอาร์กนั้นสูงกว่าสวิตช์ที่ใช้น้ำมันต่ำแบบเก่าอย่างมาก ทำให้มั่นใจได้ถึงการขจัดข้อผิดพลาดที่สะอาดและทั่วถึง

กลไกที่เสถียร – ขจัดความเหนื่อยหน่ายของคอยล์: ลอจิกสวิตช์เสริมที่ได้รับการปรับปรุงและตัวจำกัดทางกลช่วยให้มั่นใจได้ว่าวงจรจะถูกตัดทันทีที่การดำเนินการปิดเสร็จสมบูรณ์ จะช่วยแก้ไขปัญหาทั่วไปของความเหนื่อยหน่ายของคอยล์ที่เกิดจากการใช้พลังงานเป็นเวลานานได้อย่างสมบูรณ์

การจัดเก็บพลังงานอัตโนมัติ - รองรับการปิดฝากระโปรง: ไมโครสวิตช์เก็บพลังงานที่มีความแม่นยำสูงช่วยให้มั่นใจได้ถึงการทำงานที่ละเอียดอ่อนและเชื่อถือได้ การจัดเก็บพลังงานอัตโนมัติหลังการปิดเป็นไปตามข้อกำหนดสำหรับการปิดกริดและสถานการณ์การทำงานบ่อยครั้ง ประสิทธิภาพการสัมผัสที่ดีเยี่ยมและอุณหภูมิที่เพิ่มขึ้นที่ควบคุมได้: โครงสร้างการจับยึดหน้าสัมผัสทิวลิปได้รับการปรับให้เหมาะสมเพื่อให้มั่นใจถึงความต้านทานการสัมผัสที่มั่นคง ไม่มีความร้อนสูงเกินไปหรือการคายประจุบางส่วนระหว่างการทำงานเต็มโหลดในระยะยาว

ไม่ต้องบำรุงรักษาพร้อมอายุการใช้งานยาวนานเป็นพิเศษ: เครื่องขัดขวางสูญญากาศให้การปิดผนึกที่มั่นคงและการสึกหรอทางกลน้อยที่สุด ทำให้ไม่จำเป็นต้องเติมก๊าซหรือเปลี่ยนน้ำมันเป็นระยะ จึงช่วยลดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาได้อย่างมาก

V. ผลการดำเนินงานหลังการปรับปรุงเพิ่มเติม

ขจัดปัญหาความล้มเหลวในการดำเนินงานและการทำงานผิดพลาดโดยสิ้นเชิง: การเปิดและปิดมีความชัดเจนและเด็ดขาด และพารามิเตอร์คุณลักษณะทางกลทั้งหมดเป็นไปตามมาตรฐาน ไม่มีปัญหาเรื่องการติดขัดของกลไกหรือความล้มเหลวในการกักเก็บพลังงาน

การป้องกันการสะดุดต้นน้ำและการกักเก็บขอบเขตความผิด: ข้อผิดพลาดจากการลัดวงจรจะถูกแก้ไขอย่างแม่นยำและรวดเร็ว สวิตช์ภายในเครื่องทำงานได้อย่างน่าเชื่อถือโดยไม่กระตุ้นเบรกเกอร์อัปสตรีม ซึ่งช่วยเพิ่มความน่าเชื่อถือของแหล่งจ่ายไฟได้อย่างมาก

อุปกรณ์มีความร้อนสูงเกินไปเป็นศูนย์และมีฉนวนที่เสถียร: ความต้านทานของวงจรอยู่ภายในขีดจำกัดและคุณภาพหน้าสัมผัสดีเยี่ยม ไม่มีความร้อนสูงเกินไปหรือเสียงคายประจุที่ผิดปกติเกิดขึ้นระหว่างช่วงที่มีโหลดสูงสุดตลอดทั้งปี

ฟังก์ชันการปิดใหม่ที่เชื่อถือได้: การปิดอัตโนมัติจะคืนพลังงานหลังจากเกิดข้อผิดพลาดชั่วคราว ช่วยลดระยะเวลาไฟฟ้าดับสำหรับผู้ใช้ได้อย่างมีประสิทธิภาพ

การทดสอบและการยอมรับที่ประสบความสำเร็จ: การทดสอบทั้งหมด—รวมถึงคุณลักษณะทางกล ฉนวน แรงดันไฟฟ้าทน และความสามารถในการรับกระแสไฟ—ตรงตามมาตรฐาน อุปกรณ์ดังกล่าวผ่านการทดสอบเชิงป้องกันและการตรวจสอบการยอมรับมาตรฐานของการไฟฟ้านครหลวงเรียบร้อยแล้ว

วี. สรุปกรณี

เซอร์กิตเบรกเกอร์สุญญากาศ VS1 ทำหน้าที่เป็นสวิตช์ป้องกันหลักสำหรับสวิตช์เกียร์ 10kV และเป็นอุปกรณ์หลักในเครือข่ายการกระจายที่สามารถขัดขวางข้อผิดพลาดจากการลัดวงจรได้ ความแตกต่างที่สำคัญ: แม้ว่าสวิตช์ตัดโหลด FLN36 สามารถสร้างและตัดกระแสโหลดได้เท่านั้น โดยขาดความสามารถในการหยุดชะงักของการลัดวงจร แต่เบรกเกอร์สุญญากาศ VS1 สามารถขัดขวางการลัดวงจร โอเวอร์โหลด และกระแสโหลดได้ ให้การป้องกันอย่างแท้จริง นำเสนอข้อดีต่างๆ เช่น การดับเพลิงด้วยอาร์กสุญญากาศ ความเสถียรของกลไก การทำงานที่ไม่ต้องบำรุงรักษา อายุการใช้งานที่ยาวนาน ตลอดจนความปลอดภัยและความน่าเชื่อถือสูง ปัจจุบันสวิตช์เกียร์แรงดันสูงที่ได้มาตรฐานและมีการใช้กันอย่างแพร่หลายที่สุดสำหรับโรงงานอุตสาหกรรมและเหมืองแร่ อาคารที่พักอาศัย และสถานีย่อย

คำถามที่พบบ่อย

คำถาม: VS1 Vacuum Circuit Breaker นี้ใช้กับตู้ประเภทใดได้บ้าง?

คำตอบ: ออกแบบมาสำหรับสวิตช์เกียร์แบบปิดโลหะ KYN28 AC เป็นหลัก และยังสามารถใช้งานร่วมกับ XGN2 และตู้ไฟฟ้าแรงสูงคงที่อื่นๆ ได้อีกด้วย ขนาดมาตรฐานและรูสำหรับติดตั้งช่วยให้มั่นใจได้ว่าสามารถใช้งานร่วมกับตู้ประเภททั่วไปได้อย่างสมบูรณ์แบบ

คำถาม: เครื่องขัดขวางสุญญากาศจำเป็นต้องได้รับการบำรุงรักษาหรือไม่?

คำตอบ: เครื่องขัดขวางสุญญากาศไม่ต้องบำรุงรักษา มันถูกปิดผนึกภายในกระบอกฉนวน และไม่ได้รับผลกระทบจากฝุ่นหรือความชื้นภายนอก จำเป็นต้องมีการตรวจสอบคุณลักษณะทางกลและการทดสอบความต้านทานของลูปเป็นประจำเท่านั้น ซึ่งช่วยลดภาระงานในการบำรุงรักษาได้อย่างมาก

คำถาม: เป็นไปได้หรือไม่ที่จะปรับแต่งพิกัดกระแสและพิกัดกำลังไฟฟ้าขัดข้อง

คำตอบ: ใช่ มันเป็นไปได้. เราสามารถปรับแต่งระดับกระแสต่างๆ ได้ เช่น 630A, 1250A, 1600A, 2000A, 2500A, 3150A และความสามารถในการทำลายกระแสที่แตกต่างกัน เช่น 20kA, 25kA, 31.5kA, 40kA ตามความต้องการโครงการของคุณ เพื่อให้มั่นใจว่าตรงกับพารามิเตอร์ระบบของคุณอย่างแม่นยำ
