หม้อแปลงแยกแกนแบบยืดหยุ่น

ด้วยโครงสร้างขดลวดหุ้มฉนวนที่ยืดหยุ่น สามารถโค้งงอและพันรอบๆ ตัวนำที่ทดสอบได้อย่างง่ายดาย ช่วยให้สุ่มตัวอย่างกระแสไฟฟ้าได้อย่างรวดเร็วโดยไม่จำเป็นต้องรื้อวงจรที่มีอยู่หรือปิดระบบ (เมื่อดำเนินการตามระเบียบวิธีความปลอดภัยแรงดันต่ำ) เมื่อจับคู่กับอุปกรณ์ประกอบเฉพาะ อุปกรณ์จะส่งสัญญาณกระแสหรือแรงดันไฟฟ้ามาตรฐาน ทำให้สามารถเชื่อมต่อโดยตรงกับอุปกรณ์ เช่น มิเตอร์วัดพลังงาน เครื่องบันทึกรูปคลื่น ระบบตรวจสอบออนไลน์ และ PLC

เมื่อเปรียบเทียบกับหม้อแปลงกระแสแบบแข็งแบบดั้งเดิม หม้อแปลงแบบแยกแกนแบบยืดหยุ่นนี้มีน้ำหนักเบา ปรับเปลี่ยนได้สูง และคุ้มค่าในการติดตั้ง เหมาะอย่างยิ่งสำหรับสถานการณ์ที่ไม่สามารถติดตั้งหม้อแปลงแบบดั้งเดิมได้ เช่น บัสบาร์ที่มีรูปทรงไม่สม่ำเสมอ สายเคเบิลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ และพื้นที่ตู้ที่จำกัด ทำให้เป็นเครื่องมือที่ต้องการสำหรับการจ่ายพลังงานทางอุตสาหกรรม การทดสอบทางไฟฟ้า และการบำรุงรักษาโรงไฟฟ้าพลังงานใหม่

ข้อดีเฉพาะของคอยล์นี้คืออะไร?

1. ยืดหยุ่นและโค้งงอได้

ตัวคอยล์มีปลอกฉนวนที่ยืดหยุ่นซึ่งช่วยให้สามารถโค้งงอและพันรอบๆ ตัวนำต่างๆ ได้อย่างอิสระ รวมถึงสายเคเบิลแบบกลม บัสบาร์รูปสี่เหลี่ยมผืนผ้า รูปร่างที่ไม่ปกติ และสายบัสที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ เอาชนะข้อจำกัดด้านพื้นที่การติดตั้งและรูปร่างของตัวนำ แก้ปัญหาความท้าทายในการติดตั้งที่เกี่ยวข้องกับหม้อแปลงไฟฟ้าแบบแข็งแบบดั้งเดิม

2. โครงสร้างแบบเปิดได้

ใช้การออกแบบเปิด-ปิดแบบคู่ ทำให้ไม่จำเป็นต้องตัดสายเคเบิลหรือรื้อบัสบาร์ ในสถานการณ์แรงดันไฟฟ้าต่ำ ช่างไฟฟ้าที่ผ่านการรับรองสามารถติดตั้งได้ในขณะที่ระบบกำลังทำงานอยู่ ซึ่งช่วยลดระยะเวลาในการติดตั้งเพิ่มเติมลงอย่างมาก และหลีกเลี่ยงการสูญเสียที่เกิดจากการหยุดการผลิตหรือไฟฟ้าดับ เหมาะอย่างยิ่งสำหรับการอัพเกรดและดัดแปลงระบบจำหน่ายไฟฟ้าที่เก่าแก่

3. ช่วงการวัดกว้าง

รองรับการวัดกระแส AC ตั้งแต่หลายสิบแอมแปร์ไปจนถึงหลายหมื่นแอมแปร์ ด้วยความเชิงเส้นที่ดีเยี่ยมและไม่มีความเสี่ยงต่อความอิ่มตัวของสนามแม่เหล็กแกนเหล็ก ทำให้สามารถตรวจวัดกระแสความถี่กำลัง กระแสฮาร์โมนิค กระแสพัลส์ชั่วคราว และกระแสไฟกระชากฟ้าผ่าได้อย่างเสถียร ซึ่งตรงตามข้อกำหนดสองประการของการสูบจ่ายมาตรฐานและการทดสอบเฉพาะทาง

4. ตัวรวมการจับคู่

มาพร้อมกับโมดูลการรวมเฉพาะที่แปลงสัญญาณเอาท์พุตส่วนต่างของคอยล์เป็นสัญญาณกระแส 5A/1A มาตรฐานหรือสัญญาณแรงดันไฟฟ้า 0-5V/4-20mA เป็นมาตรฐาน โดยเชื่อมต่อโดยตรงกับเครื่องมือวัด ระบบตรวจสอบ และอุปกรณ์ป้องกันในตัวต่างๆ โดยตรง โดยไม่ต้องมีการสอบเทียบเพิ่มเติม

5. ประสิทธิภาพของฉนวนที่ดีเยี่ยม

คอยล์ใช้กระบวนการฉนวนสองชั้น ซึ่งมีความเป็นฉนวนสูงและทนทานต่อแรงดันไฟฟ้าและความชื้นสูง ทำให้เหมาะสำหรับสภาพแวดล้อมการกระจายพลังงานภายในอาคารอุตสาหกรรม ตัวเชื่อมต่อมีอินเทอร์เฟซที่มีความแม่นยำซึ่งช่วยให้ปิดวงจรแม่เหล็กได้อย่างเสถียร ส่งผลให้ข้อมูลการวัดที่แม่นยำและเชื่อถือได้

6. น้ำหนักเบาและพกพาได้

หม้อแปลงแบบแยกแกนแบบยืดหยุ่นมีน้ำหนักน้อยกว่าหม้อแปลงแบบเดิมที่มีพิกัดเดียวกันอย่างมาก สามารถบรรทุกและควบคุมได้ด้วยคนเพียงคนเดียว และการติดตั้งนอกสถานที่ไม่จำเป็นต้องใช้เครื่องจักรหนัก ซึ่งช่วยลดต้นทุนแรงงานและเวลาได้อย่างมาก

สถานการณ์การใช้งานทั่วไป

ระบบไฟฟ้า: สถานีไฟฟ้าย่อย ห้องจ่ายพลังงาน (การบันทึกข้อผิดพลาด การตรวจจับกระแสไฟฟ้าชั่วคราว การวิเคราะห์ฮาร์มอนิก การตรวจสอบสาย)

การผลิตทางอุตสาหกรรม: การตรวจสอบกระแสสูงออนไลน์สำหรับมอเตอร์ขนาดใหญ่ หม้อแปลง และวงจรเรียงกระแสในด้านโลหะวิทยา การแปรรูปทางเคมี และการขุด

พลังงานใหม่: โรงไฟฟ้าพลังงานแสงอาทิตย์ สถานีกักเก็บพลังงาน การจัดหากระแสไฟฟ้ากระแสสลับสูงสำหรับการเชื่อมต่อโครงข่ายพลังงานลม และการบันทึกกระแสไฟฟ้าขัดข้อง

การติดตั้งเพิ่มเติมการจ่ายพลังงาน: การติดตั้งเพิ่มเติมการตรวจสอบปัจจุบันบนสวิตช์เกียร์แบบเดิมและระบบรางรางบัสบาร์โดยไม่มีการหยุดชะงักของพลังงาน การอัพเกรดระบบการจัดการพลังงาน

การทดสอบและตรวจสอบ: การทดสอบการเพิ่มขึ้นของอุณหภูมิอุปกรณ์ไฟฟ้า การทดสอบการลัดวงจร การทดสอบไฟกระชากฟ้าผ่า และการสอบเทียบจากโรงงาน

โครงสร้างพื้นฐานของเทศบาล: O&M การจ่ายพลังงาน และการแก้ไขปัญหาสำหรับการขนส่งทางรถไฟ ศูนย์ข้อมูล และอาคารพาณิชย์ขนาดใหญ่

ขั้นตอนการติดตั้ง

ก่อนเริ่มงาน ให้ตรวจสอบระดับแรงดันไฟฟ้าของวงจรที่จะวัด สำหรับการใช้งานไฟฟ้าแรงสูง ให้ปฏิบัติตามขั้นตอนการปิดเครื่องและการตรวจสอบแรงดันไฟฟ้าอย่างเคร่งครัด งานไฟฟ้าแรงดันต่ำต้องดำเนินการโดยช่างไฟฟ้าที่ผ่านการรับรองโดยใช้ฉนวนป้องกันที่เหมาะสม

เปิดขั้วต่อคอยล์ พันขดลวดยืดหยุ่นรอบๆ ตัวนำที่จะวัดให้เรียบร้อย และตรวจดูให้แน่ใจว่าไม่มีการบิดหรือทับซ้อนกัน จากนั้น ขันขั้วต่อให้แน่น ตรวจดูให้แน่ใจว่าพื้นผิวที่เชื่อมต่อเข้ากันพอดี

เชื่อมต่อเอาต์พุตคอยล์เข้ากับขั้วต่อที่เกี่ยวข้องบนตัวประกอบตามเครื่องหมาย โดยให้ความสนใจกับขั้วที่ถูกต้อง (บวก/ลบ)

เชื่อมต่อแหล่งจ่ายไฟเข้ากับตัวรวมระบบ และเชื่อมโยงเอาต์พุตของผู้รวมเข้ากับเครื่องมือวัด เทอร์มินัลรับข้อมูล หรืออุปกรณ์อื่น ๆ หลังจากตรวจสอบว่าสายไฟทั้งหมดถูกต้องแล้ว ให้เปิดอุปกรณ์วัดและยืนยันว่าการแสดงข้อมูลเป็นปกติ การติดตั้งจะเสร็จสมบูรณ์

ข้อควรระวังในการใช้งาน

หม้อแปลงแยกแกนแบบยืดหยุ่นเหมาะสำหรับการวัดกระแสไฟ AC เท่านั้น จะต้องไม่ใช้สำหรับการตรวจจับกระแสคงที่ DC

เมื่อติดตั้งคอยล์ ตรวจสอบให้แน่ใจว่าพื้นผิวผสมพันธุ์สะอาดและปราศจากเศษซาก และคอยล์ล็อคเข้าที่จนสุดแล้ว หากไม่ทำเช่นนั้นจะส่งผลต่อความแม่นยำในการวัด

อย่างอหรือบดขดขดลวดมากเกินไป หลีกเลี่ยงการเกาปลอกฉนวนด้วยวัตถุมีคมเพื่อป้องกันความเสียหายของฉนวนและอันตรายด้านความปลอดภัยที่เกี่ยวข้อง

ด้านรองของคอยล์ Rogowski ให้เอาต์พุตแรงดันไฟฟ้า ห้ามลัดวงจรโดยเด็ดขาด ต่อสายอุปกรณ์ประกอบที่มาพร้อมตามข้อกำหนดเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากขั้วที่ไม่ถูกต้อง

รายละเอียดโครงสร้างผลิตภัณฑ์

ตัวคอยล์ยืดหยุ่น: พันแผลโดยใช้ลวดเคลือบหลายเกลียวที่มีความเหนียวสูงและห่อหุ้มด้วยปลอกฉนวนที่ยืดหยุ่นและหน่วงไฟ ทนต่อการโค้งงอและการเสื่อมสภาพ และปรับให้เข้ากับมุมการติดตั้งที่ซับซ้อนได้

ตัวเชื่อมต่อการผสมพันธุ์ที่แม่นยำ: ตัวเรือนพลาสติกวิศวกรรมความแข็งแรงสูงพร้อมกลไกการล็อคที่แม่นยำในตัว ช่วยให้มั่นใจได้ถึงความกระชับและความฝืนแม่เหล็กต่ำ มีดีไซน์แบบกดเพื่อล็อคที่สะดวกสบาย

โมดูลตัวรวมเฉพาะ: ใช้ชิปประมวลผลสัญญาณระดับอุตสาหกรรมที่มีการเบี่ยงเบนของอุณหภูมิต่ำและความเสถียรสูง มีไฟแสดงสถานะเพาเวอร์และขั้วต่อที่มีป้ายกำกับชัดเจนเพื่อลดข้อผิดพลาดในการเดินสายไฟ

การออกแบบสายเคเบิลเสริมแรง: สายเคเบิลเชื่อมต่อระหว่างคอยล์และตัวประกอบเสริมแรงต่อการดัดและการดึง ทนทานต่อแรงดึงและการเสื่อมสภาพ ทำให้เหมาะสำหรับสภาพแวดล้อมการเดินสายไฟในสถานที่ที่ซับซ้อน

คำถามที่พบบ่อย

คำถามที่ 1: คอยล์ Rogowski และหม้อแปลงกระแสไฟฟ้ามาตรฐานแตกต่างกันอย่างไร

ตอบ: หม้อแปลงกระแสไฟฟ้ามาตรฐานอาศัยวงจรแม่เหล็กแกนเหล็กและมีแนวโน้มที่จะเกิดความอิ่มตัวของแม่เหล็ก โดยทั่วไปจะมีโครงสร้างที่แข็งและคงที่ซึ่งต้องตัดการเชื่อมต่อวงจรเพื่อติดตั้ง ในทางตรงกันข้าม คอยล์ Rogowski มีโครงสร้างกลวงและยืดหยุ่นซึ่งมีภูมิคุ้มกันต่อความอิ่มตัวของแม่เหล็ก มีช่วงการวัดที่กว้าง และสามารถติดตั้งแบบเปิดและปิดได้ ทำให้เหมาะสำหรับการใช้งานที่มีกระแสไฟฟ้าสูง โครงการปรับปรุง และสถานการณ์การติดตั้งแบบพิเศษ

คำถามที่ 2: หม้อแปลงแยกแกนแบบยืดหยุ่นสามารถใช้ในการวัดพลังงานได้หรือไม่

ตอบ: ผลิตภัณฑ์มาตรฐานคลาส 0.5 เหมาะสำหรับการใช้พลังงานทั่วไปและการตรวจสอบกระแสไฟฟ้า สำหรับการใช้งานสูบจ่ายที่มีความแม่นยำสูงที่เกี่ยวข้องกับข้อตกลงการค้า สามารถปรับแต่งเวอร์ชันความแม่นยำสูงคลาส 0.2 ได้ โปรดระบุข้อกำหนดนี้ล่วงหน้า

Q3: สามารถใช้ภายในสวิตช์เกียร์ไฟฟ้าแรงสูงได้หรือไม่? ตอบ: ได้ แต่คุณต้องเลือกคอยล์ที่มีระดับฉนวนที่เหมาะสมกับระดับแรงดันไฟฟ้าของระบบ นอกจากนี้การติดตั้งและการใช้งานจะต้องดำเนินการโดยบุคลากรที่มีคุณสมบัติตามข้อกำหนดด้านความปลอดภัยสำหรับงานไฟฟ้าแรงสูงอย่างเคร่งครัด

คำถามที่ 4: สามารถซื้อคอยล์แยกต่างหากโดยไม่ต้องมีผู้ประกอบได้หรือไม่

ตอบ: ได้ คุณสามารถซื้อคอยล์หรือผู้ประกอบระบบแยกกันได้ อย่างไรก็ตาม โปรดตรวจสอบข้อกำหนดความเข้ากันได้ของอินเทอร์เฟซและสัญญาณกับอุปกรณ์ที่มีอยู่ของคุณก่อนทำการสั่งซื้อ โครงการทดสอบคุณภาพไฟฟ้าพิเศษสำหรับการประชุมเชิงปฏิบัติการการปั๊มฐานการผลิตยานพาหนะในพื้นที่ใหม่อ่าวหางโจวหนิงโป

I. ภาพรวมโครงการ

ชื่อโครงการ: การตรวจจับกระแสไฟฟ้าไหลเข้าและการทดสอบคุณภาพพลังงานพิเศษสำหรับการประชุมเชิงปฏิบัติการการประทับตราของฐานการผลิตยานยนต์แบรนด์พื้นเมืองในพื้นที่ใหม่อ่าวหางโจวหนิงโป

ที่ตั้ง: สวนอุตสาหกรรมการผลิตยานยนต์ เขตใหม่อ่าวหางโจว เมืองหนิงโป มณฑลเจ้อเจียง

วันที่ดำเนินการ: กันยายน 2024

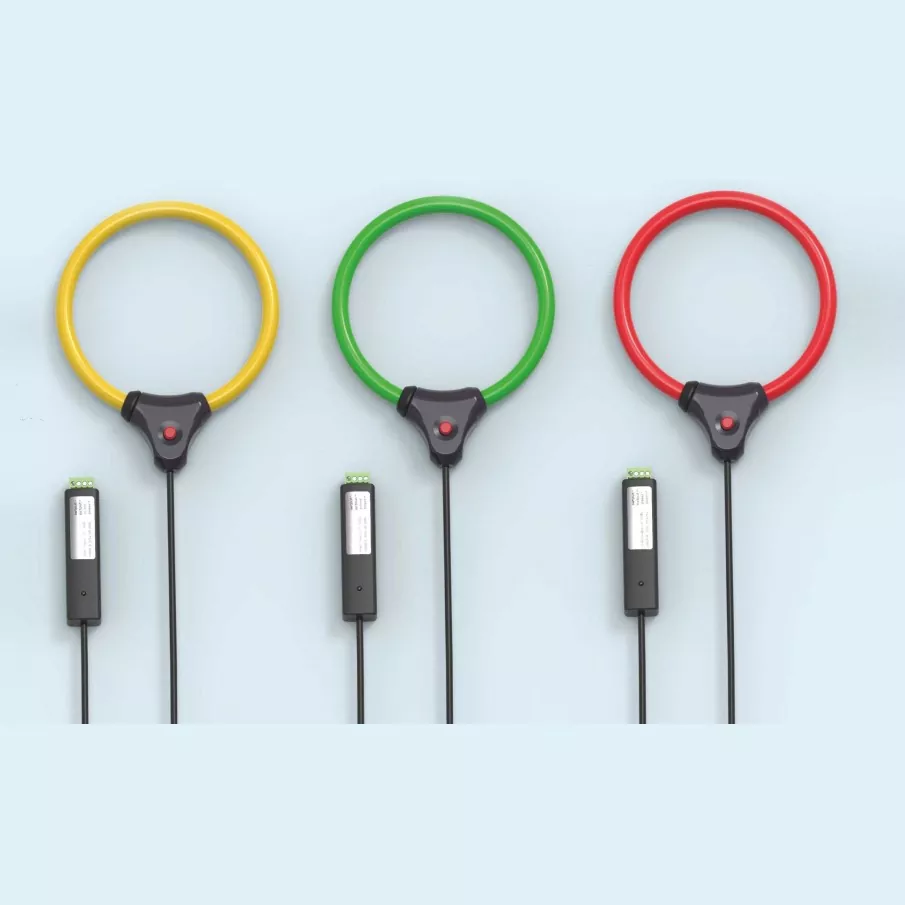

ผลิตภัณฑ์ที่ใช้: ชุดคอยล์ Rogowski แบบแยกแกนแบบยืดหยุ่นสามเฟส (รหัสสีสีเหลือง/เขียว/แดง; ติดตั้งมาพร้อมกับผู้ประกอบภายนอกโดยเฉพาะ)

โรงงานปั๊มขึ้นรูปประกอบด้วยเครื่องอัดเชิงกลขนาดใหญ่ 2,000 ตันสี่เครื่อง ซึ่งแสดงถึงโหลดอิมพัลส์สำหรับงานหนักทั่วไป มอเตอร์หลักแต่ละตัวมีกำลังพิกัด 250 kW และกระแสสูงสุดระหว่างจังหวะการปั๊มสามารถเกินหกเท่าของกระแสพิกัด ในช่วงต้นปี 2024 เวิร์กช็อปประสบปัญหาบ่อยครั้ง รวมถึงอุณหภูมิที่เพิ่มขึ้นผิดปกติในรางบัสบาร์แรงดันต่ำ การระเหยของคอนแทคเตอร์ในตู้ชดเชยกำลังรีแอกทีฟ และการแจ้งเตือนข้อผิดพลาดบนอุปกรณ์ตรวจสอบขนาดความแม่นยำในบริเวณใกล้เคียงที่เกิดจากการรบกวน เจ้าของได้มอบหมายให้หน่วยงานทดสอบกำลังไฟฟ้าบุคคลที่สามดำเนินการทดสอบคุณภาพไฟฟ้าอย่างครอบคลุมในทุกสภาวะการทำงาน เพื่อจับรูปคลื่นกระแสไหลเข้าและข้อมูลฮาร์มอนิกอย่างแม่นยำ ดังนั้นจึงให้ข้อมูลที่จำเป็นเพื่อสนับสนุนกลยุทธ์การลดคุณภาพไฟฟ้าที่ตามมา

ครั้งที่สอง ความท้าทายที่สำคัญก่อนการนำไปปฏิบัติ

สภาวะโหลดอิมพัลส์ที่ซับซ้อน หม้อแปลงแบบเดิมไม่สามารถจับสัญญาณชั่วคราวได้

หม้อแปลงกระแสแกนเหล็กทั่วไปประสบปัญหาฮิสเทรีซิสสูงและแบนด์วิธการวัดที่แคบ พวกเขาสามารถจับกระแสพลังงานความถี่ในสภาวะคงที่เท่านั้น พวกเขาไม่สามารถจับรูปคลื่นกระแสพุ่งเข้าของการประทับระดับมิลลิวินาทีได้อย่างแม่นยำ หรือวัดปริมาณฮาร์มอนิกที่มีลำดับสูงอย่างแม่นยำ ส่งผลให้ข้อมูลการทดสอบไม่เพียงพอสำหรับการวิเคราะห์สาเหตุที่แท้จริงของข้อบกพร่อง

ความยากในการถอดบัสบาร์หน้าตัดขนาดใหญ่ การทดสอบการปิดเครื่องทำให้เกิดการสูญเสียการผลิตจำนวนมหาศาล

สายไฟขาเข้าหลักของโรงปฏิบัติงานประกอบด้วยบัสบาร์ทองแดงทรงสี่เหลี่ยม (ข้อมูลจำเพาะ: 3×120×10 มม.) การติดตั้งหม้อแปลงชนิดหน้าต่าง (ผ่านรู) แบบดั้งเดิมจะต้องถอดบัสบาร์และถอดสายไฟออก คาดว่าการไฟฟ้าดับเป็นเวลา 12 ชั่วโมงต่อสายการผลิตจะส่งผลให้เกิดการสูญเสียการผลิตโดยตรงเกินกว่าหนึ่งล้านหยวน ซึ่งเป็นผลลัพธ์ที่เจ้าของไม่สามารถยอมรับได้โดยสิ้นเชิง

พื้นที่ภายในตู้มีจำกัด การติดตั้งอุปกรณ์ทดสอบที่เข้มงวดมีข้อจำกัด ภายในตู้จ่ายไฟ ระยะห่างระหว่างบัสบาร์จะแคบ และเซอร์กิตเบรกเกอร์และแผงขั้วต่อโดยรอบจะอัดแน่น หม้อแปลงกระแสแบบยึดติดที่มีความแข็งมีขนาดใหญ่และต้องการพื้นที่ปฏิบัติการจำนวนมาก ทำให้ยากต่อการติดตั้งอย่างถูกต้อง และทำให้การทดสอบใช้งานยุ่งยาก

ความต้องการสูงสำหรับการทดสอบซิงโครนัสหลายช่องสัญญาณ ความสม่ำเสมอของสัญญาณเป็นเรื่องยากที่จะมั่นใจได้

การวิเคราะห์ความไม่สมดุลของเฟสและความแตกต่างของเฟสที่แม่นยำต้องได้รับกระแสสามเฟสแบบซิงโครนัส หัววัดทดสอบแบบแยกส่วนแบบดั้งเดิมมักจะประสบปัญหาจากพารามิเตอร์การพันที่แปรผันอย่างมีนัยสำคัญและข้อผิดพลาดในการรวมสูง ส่งผลให้การซิงโครไนซ์ข้อมูลระหว่างเฟสต่างๆ ไม่ดี ซึ่งเป็นปัจจัยที่ส่งผลโดยตรงต่อความแม่นยำของผลการวิเคราะห์คุณภาพไฟฟ้า

ที่สาม รูปแบบการกำหนดค่าและการทดสอบอุปกรณ์

เพื่อให้เป็นไปตามข้อกำหนดของไซต์งานอุตสาหกรรมสำหรับ "การทดสอบแบบเรียลไทม์ ความเข้ากันได้ในวงกว้าง ความแม่นยำสูง และแบนด์วิธที่กว้าง" โครงการนี้จึงใช้ชุดคอยล์ Rogowski แบบหนีบที่ยืดหยุ่นและยึดติดแบบสามเฟส จับคู่กับผู้ติดตั้งภายนอกโดยเฉพาะ การตั้งค่านี้จะส่งสัญญาณมาตรฐานไปยังเครื่องวิเคราะห์คุณภาพกำลังไฟฟ้าแบบพกพา ช่วยให้ทำการทดสอบได้อย่างต่อเนื่องตลอด 72 ชั่วโมงในทุกสภาวะการทำงาน

การออกแบบโซลูชันหลัก

โครงสร้างแคลมป์ยึดที่ยืดหยุ่น: คอยล์มีความยืดหยุ่นและสามารถโค้งงอหรือมีรูปร่างเพื่อพันรอบบัสบาร์สี่เหลี่ยมโดยตรง การติดตั้งสามารถทำได้บนวงจรที่มีกระแสไฟฟ้าตามขั้นตอนความปลอดภัยมาตรฐาน โดยไม่จำเป็นต้องรื้อบัสบาร์หรือปิดระบบไฟฟ้า

ตัวรวมประเภทแยกที่มีความแม่นยำสูง: โมดูลการรวมภายนอกทำการคำนวณการรวมที่แม่นยำ โดยแปลงสัญญาณส่วนต่างของคอยล์ให้เป็นสัญญาณแรงดันไฟฟ้ามาตรฐานที่เข้ากันได้โดยตรงกับอินเทอร์เฟซอินพุตของเครื่องวิเคราะห์คุณภาพกำลังไฟฟ้ากระแสหลัก

ความสามารถในการวัดแบนด์วิดธ์กว้าง: ช่วงความถี่การวัดที่มีประสิทธิภาพครอบคลุม 5 Hz ถึง 1 kHz ช่วยให้สามารถจับกระแสไฟกระชากชั่วคราวและฮาร์โมนิค (ลำดับที่ 2 ถึงลำดับที่ 25) ได้อย่างแม่นยำ ซึ่งเป็นไปตามมาตรฐานการทดสอบคุณภาพไฟฟ้าโดยสมบูรณ์

การออกแบบโดยใช้รหัสสี: คอยล์สีเหลือง เขียว และแดงสอดคล้องกับสามเฟส ลดข้อผิดพลาดในการเดินสายไฟที่ไซต์งาน และปรับปรุงทั้งประสิทธิภาพการทดสอบและความแม่นยำของข้อมูลเฟสอย่างมีนัยสำคัญ

IV. จุดเด่นของการสมัครโครงการ

การปรับใช้อย่างรวดเร็วโดยมีเวลาหยุดทำงานเป็นศูนย์ ไม่มีผลกระทบต่อการผลิตตามปกติ คอยล์ที่ยืดหยุ่นมีการออกแบบแบบ snap-lock ช่วยให้สามารถยึดเข้ากับบัสบาร์ได้โดยตรง ช่างไฟฟ้าที่ผ่านการรับรองจะทำการติดตั้งตามระเบียบวิธีการทำงานแบบใช้ไฟฟ้าแรงดันต่ำ โดยไม่ต้องมีไฟฟ้าดับหรือถอดชิ้นส่วนอุปกรณ์จ่ายไฟ การใช้งานชุดสามเฟสเดี่ยวใช้เวลาเพียง 15 นาที ช่วยให้สายการผลิตของเวิร์กช็อปทำงานได้ตามปกติตลอดการทดสอบโดยไม่มีการสูญเสียเอาต์พุตเป็นศูนย์

การปรับตัวที่ยืดหยุ่นกับตัวนำที่มีรูปร่างไม่สม่ำเสมอ ติดตั้งง่ายในพื้นที่จำกัด ตัวคอยล์ที่ยืดหยุ่นนั้นสอดคล้องกับรูปทรงของบัสบาร์ทองแดงทรงสี่เหลี่ยมอย่างสมบูรณ์แบบ ช่วยให้ติดตั้งได้ง่ายแม้ในตู้ที่แคบซึ่งมีส่วนประกอบหนาแน่นและพื้นที่ทำงานจำกัด สิ่งนี้จะช่วยแก้ปัญหาความท้าทายในอุตสาหกรรมโดยพื้นฐานที่หม้อแปลงกระแสไฟฟ้าที่มีความแข็งไม่สามารถติดตั้งตัวนำที่ผิดปกติหรือสภาพแวดล้อมที่คับแคบได้

ด้วยแบนด์วิธที่กว้างและความแม่นยำสูง อุปกรณ์นี้เมื่อจับคู่กับผู้รวมระบบเฉพาะ จะนำเสนอความเป็นเชิงเส้นในการวัดที่ยอดเยี่ยมและคุณลักษณะการตอบสนองความถี่แบบแบน โดยจับกระแสอิมพัลส์สูงสุดในระดับมิลลิวินาทีและรูปคลื่นที่สมบูรณ์ในระหว่างการปั๊ม และวัดปริมาณฮาร์มอนิกได้อย่างแม่นยำ โดยมีข้อผิดพลาดในการวัด ≤0.5% จึงตรงตามข้อกำหนดด้านความแม่นยำสำหรับการทดสอบคุณภาพไฟฟ้าระดับมืออาชีพโดยสมบูรณ์

ความสม่ำเสมอแบบสามเฟสที่ยอดเยี่ยมช่วยให้มั่นใจได้ถึงข้อมูลการทดสอบแบบซิงโครนัสที่เชื่อถือได้ คอยล์ผลิตขึ้นโดยใช้กระบวนการพันขดลวดแบบครบวงจร และมีการจับคู่และสอบเทียบพารามิเตอร์ของผู้รวมอย่างเคร่งครัด ข้อผิดพลาดในการซิงโครไนซ์ระหว่างสามเฟสนั้นน้อยกว่า 1 มิลลิวินาที ช่วยให้สามารถสร้างความแตกต่างของเฟสและความไม่สมดุลในปัจจุบันขึ้นมาใหม่ได้อย่างแม่นยำ ดังนั้นจึงรับประกันความถูกต้องทางวิทยาศาสตร์และความแม่นยำของผลการวิเคราะห์คุณภาพไฟฟ้า

พกพาสะดวกและทนทานสำหรับการใช้งานซ้ำๆ ในหลายสถานการณ์ ระบบทั้งหมดมีน้ำหนักเบาและพกพาสะดวก โดยมีกลไกการเปิด/ปิดที่แข็งแกร่งซึ่งออกแบบมาเพื่อการใช้งานบ่อยครั้ง เหมาะอย่างยิ่งสำหรับการใช้งานโดยหน่วยงานทดสอบบุคคลที่สามในไซต์งานอุตสาหกรรมต่างๆ และข้อกำหนดเฉพาะของวงจร การนำกลับมาใช้ใหม่ได้สูงส่งผลให้ต้นทุนรวมในการเป็นเจ้าของต่ำกว่าวิธีการทดสอบแบบเดิมมาก

V. ผลการดำเนินโครงการ

การระบุสาเหตุของข้อผิดพลาด: ผ่านการทดสอบอย่างต่อเนื่องเป็นเวลา 72 ชั่วโมงภายใต้สภาวะการทำงานเต็มรูปแบบ ระบบสามารถจับกระแสไฟฟ้าสูงสุดที่ 1860A (ประมาณ 6.2 เท่าของค่าพิกัด) ได้อย่างแม่นยำในระหว่างจังหวะการปั๊มของแท่นพิมพ์ นอกจากนี้ยังระบุด้วยว่าระดับฮาร์มอนิกที่ 5 และ 7 เกินขีดจำกัด 12% และ 8% ตามลำดับ ดังนั้นจึงชี้แจงสาเหตุที่แท้จริงของบัสบาร์ร้อนเกินไป การระเหยของคอนแทคเตอร์ และการรบกวนกับอุปกรณ์ที่มีความแม่นยำ

สนับสนุนการใช้โซลูชันบรรเทาผลกระทบที่มีประสิทธิภาพ: จากข้อมูลการทดสอบที่แม่นยำ ไคลเอนต์ได้ติดตั้ง Active Power Filters (APF) และอุปกรณ์ชดเชยพลังงานปฏิกิริยาไดนามิก หลังจากการปรับปรุงใหม่ อุณหภูมิเฉลี่ยที่เพิ่มขึ้นของบัสบาร์ลดลง 12°C อัตราความล้มเหลวเนื่องจากการระเหยของคอนแทคเตอร์ลดลง 85% และปัญหาข้อผิดพลาดที่เกี่ยวข้องกับสัญญาณรบกวนในอุปกรณ์ทดสอบความแม่นยำได้รับการแก้ไขอย่างสมบูรณ์

ลดต้นทุนการทดสอบทั้งหมดลงอย่างมาก: เมื่อเปรียบเทียบกับวิธีการทดสอบแบบดั้งเดิมที่ต้องเกิดไฟฟ้าดับ วิธีการทดสอบแบบเรียลไทม์นี้สามารถหลีกเลี่ยงการสูญเสียกำลังการผลิตได้ประมาณ 1.2 ล้านหยวน นอกจากนี้ ต้นทุนค่าแรงสำหรับการทดสอบลดลง 60% และรอบการทดสอบก็สั้นลงจาก... ระยะเวลาการทดสอบลดลงจากสามวันเหลือครึ่งวัน ซึ่งแสดงให้เห็นถึงข้อได้เปรียบที่สำคัญในด้านประสิทธิภาพและความคุ้มทุน

มูลค่าของความสามารถในการนำกลับมาใช้ซ้ำของอุปกรณ์ได้รับรู้อย่างเต็มที่ ต่อมาระบบดังกล่าวถูกนำไปใช้สำหรับการตรวจสอบคุณภาพไฟฟ้าหลายรอบในโรงปฏิบัติงานการเชื่อมและการประกอบขั้นสุดท้ายของโรงงาน โดยประสบความสำเร็จในการทดสอบในสถานที่ 12 แห่งด้วยอัตราการปฏิบัติงาน 100% และความแม่นยำในการวัดที่สม่ำเสมอสม่ำเสมอ โดยตั้งตนเป็นเครื่องมือมาตรฐานหลักสำหรับการตรวจสอบ O&M ของโรงงาน

วี. สรุปกรณี

คอยล์ Rogowski แบบแยกแกนแบบยืดหยุ่นสามเฟสพร้อมตัวรวมภายนอกเป็นเครื่องมือหลักเฉพาะทางสำหรับการทดสอบคุณภาพไฟฟ้าทางอุตสาหกรรม การตรวจจับกระแสไฟสูงชั่วคราว และการแก้ไขปัญหาข้อผิดพลาดในการจ่ายพลังงาน สามารถแก้ไขปัญหาหลักสามประการที่เกี่ยวข้องกับอุปกรณ์ทดสอบแบบเดิมๆ ได้อย่างมีประสิทธิภาพ ได้แก่ ข้อกำหนดสำหรับการไฟฟ้าดับ ความสามารถในการปรับตัวที่ไม่ดี และการวัดค่าชั่วคราวที่ไม่ถูกต้อง ตอบสนองความต้องการระดับมืออาชีพของหน่วยงานทดสอบบุคคลที่สามสำหรับอุปกรณ์พกพาที่นำกลับมาใช้ซ้ำได้ ในขณะเดียวกันก็เหมาะกับสถานการณ์ที่หลากหลาย ตั้งแต่การทดสอบเฉพาะกิจไปจนถึงการตรวจสอบออนไลน์ ซึ่งพบโดยองค์กรอุตสาหกรรม ท้ายที่สุดแล้วจะให้ข้อมูลที่แม่นยำและเชื่อถือได้เพื่อสนับสนุนการวินิจฉัยข้อผิดพลาด การเพิ่มประสิทธิภาพการใช้พลังงาน และการจัดการคุณภาพไฟฟ้าภายในระบบจำหน่ายไฟฟ้า
