Cthw6 หม้อแปลงกระแสไฟฟ้ากันน้ำกลางแจ้ง

จัดการกับจุดบอดที่เกี่ยวข้องกับหม้อแปลงแบบปิดแบบเดิม ซึ่งจำเป็นต้องมีไฟฟ้าดับ การถอดชิ้นส่วนบัสบาร์ ต้นทุนการติดตั้งที่สูง และการหยุดชะงักของการผลิต โมเดลกันน้ำกลางแจ้งนี้มีการออกแบบแบบแยกแกนและเปิด-ปิด สามารถยึดเข้ากับสายเคเบิลหรือบัสบาร์ได้โดยตรงโดยไม่ต้องตัดไฟฟ้าหรือเปลี่ยนสายไฟ ช่วยลดเวลาในการติดตั้งลงอย่างมาก และลดการสูญเสียที่เกิดจากการหยุดทำงาน

ข้อได้เปรียบที่สำคัญเหนือผลิตภัณฑ์คู่แข่งคืออะไร?

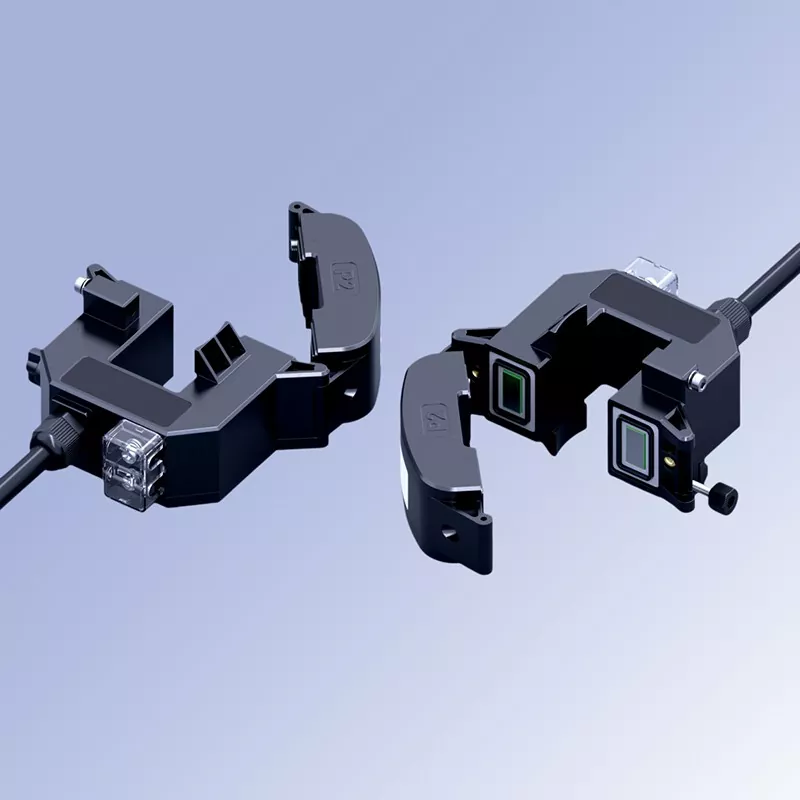

1. โครงสร้างเปิด-ปิดแบบ Snap-on

CTHW6 หม้อแปลงกระแสกันน้ำกลางแจ้งไม่จำเป็นต้องตัดไฟฟ้าหรือถอดสายไฟระหว่างการติดตั้ง เพียงคลายสกรูล็อคด้านข้าง ตัวเรือนจะเปิดออกเพื่อยึดเข้ากับสายเคเบิลหรือบัสบาร์เป้าหมายโดยตรง การปิดและล็อคจะทำให้การติดตั้งเสร็จสมบูรณ์ กระบวนการทั้งหมดไม่ต้องใช้ไฟฟ้าขัดข้อง ใช้เวลาน้อยกว่าหนึ่งนาทีต่อหน่วย และเพิ่มประสิทธิภาพการติดตั้งได้มากกว่า 80% ทำให้เหมาะอย่างยิ่งสำหรับการติดตั้งเพิ่มเติมระบบจำหน่ายที่มีอยู่ในขณะเดียวกันก็หลีกเลี่ยงการสูญเสียการผลิต

2. แกนที่มีความแม่นยำสูง

มีแกนเหล็กซิลิคอนเชิงเกรนคุณภาพสูงซึ่งมีการซึมผ่านของแม่เหล็กสูง การสูญเสียแม่เหล็กต่ำ และช่วงเชิงเส้นที่กว้าง โดยส่งสัญญาณเอาท์พุตที่เสถียรภายในช่วงกระแสไฟที่กำหนด ตรงตามมาตรฐานความแม่นยำการวัดแสงคลาส 0.5/0.5S ช่วยให้มั่นใจในการรับข้อมูลปัจจุบันที่แม่นยำและเชื่อถือได้ และความต้านทานการรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง ทำให้สามารถใช้งานร่วมกับมิเตอร์วัดกำลัง เทอร์มินัลการตรวจสอบอัจฉริยะ และอุปกรณ์ป้องกันต่างๆ

3. การห่อหุ้มฉนวนแบบหน่วงไฟ

ตัวเรือนได้รับการฉีดขึ้นรูปจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูงและทนไฟ ซึ่งมีคุณสมบัติทนต่ออุณหภูมิ ทนต่อแรงกระแทก และฉนวนได้ดีเยี่ยม ภายในใช้การห่อหุ้มอีพอกซีเรซินแบบเทสุญญากาศเพื่อให้ความชื้น ฝุ่น และการกัดกร่อน ช่วยให้เกิดประสิทธิภาพในระยะยาวที่มั่นคงและอายุการใช้งานที่ยาวนานขึ้นในสภาพแวดล้อมที่มีความต้องการสูง เช่น โรงงานอุตสาหกรรม กล่องกระจายสินค้ากลางแจ้ง และห้องกระจายสินค้าใต้ดิน

4. รายละเอียดการออกแบบที่ใช้งานง่าย

ฝาครอบขั้วต่อแบบโปร่งใส: มองเห็นสถานะสายไฟได้ชัดเจน ช่วยให้ตรวจสอบและยอมรับได้ง่ายขึ้น

เครื่องหมายขั้วที่ชัดเจน: P1/P2 และขั้วขั้วต่อรองมีป้ายกำกับชัดเจนเพื่อป้องกันข้อผิดพลาดในการเดินสายไฟ

ขั้วต่อล็อคกันน้ำ: ติดตั้งเคเบิลแกลนด์กันน้ำที่จุดเอาท์พุตเพื่อเพิ่มระดับการป้องกันโดยรวม

กลไกการล็อคด้วยโลหะ: การล็อคด้วยสกรูอย่างแน่นหนาและตัวเรือนที่แน่นหนา (การปิดช่องว่างเป็นศูนย์) ช่วยให้มั่นใจในความแม่นยำในการวัด

ขั้นตอนการติดตั้ง

1. คลายสกรูล็อคที่ด้านข้างของตัวเครื่อง และเปิดครึ่งตัวเรือนด้านบนและด้านล่างตามแนวบานพับ

2. วางสายเคเบิลหรือบัสบาร์ที่จะวัดที่กึ่งกลางของรูรับแสงของหม้อแปลงไฟฟ้า เพื่อให้แน่ใจว่าตัวนำอยู่ตรงกลาง

3. จัดตำแหน่งพื้นผิวผสมพันธุ์ ปิดครึ่งตัวเรือน และขันสกรูล็อคให้แน่นจนกระทั่งพอดีและไม่มีช่องว่าง

4. เปิดฝาครอบขั้วต่อแบบโปร่งใส เชื่อมต่อสายไฟด้านรองอย่างถูกต้องตามเครื่องหมายขั้ว และปิดฝาครอบเพื่อให้การติดตั้งเสร็จสมบูรณ์

ข้อควรระวัง

อย่าเปิดวงจรทุติยภูมิทิ้งไว้ระหว่างการทำงาน การทำเช่นนั้นอาจทำให้เกิดไฟฟ้าแรงสูง เป็นอันตรายต่อบุคลากรและอุปกรณ์

ก่อนการติดตั้ง ให้ตรวจสอบว่าอัตราส่วนกระแสไฟฟ้าตรงกับความต้องการของระบบ และข้อกำหนดเฉพาะของตัวนำเข้ากันได้กับขนาดรูรับแสง

สำหรับสภาพแวดล้อมกลางแจ้งหรือความชื้น ให้ทาการกันน้ำ/การปิดผนึกเพิ่มเติมที่ขั้วต่อสายไฟ

สถานการณ์การใช้งาน

การปรับปรุงระบบจ่ายไฟที่มีอยู่เดิม: การอัพเกรดอัจฉริยะสำหรับตู้และกล่องจ่ายไฟที่เก่าแล้ว เพิ่มอุปกรณ์ตรวจสอบพลังงานโดยไม่ต้องปิดโรงงานทั้งหมด

การจัดการพลังงานทางอุตสาหกรรม: การติดตามกระแสและการวิเคราะห์การใช้พลังงานสำหรับสายการผลิตในโรงงานและวงจรอุปกรณ์ไฟฟ้า

การตรวจสอบการกระจายพลังงานอัจฉริยะ: ทำงานร่วมกับมิเตอร์ไฟฟ้าแบบมัลติฟังก์ชั่นและระบบตรวจสอบการกระจายเพื่อให้สามารถรับข้อมูลปัจจุบันแบบเรียลไทม์และการตรวจสอบระยะไกล

การจ่ายไฟฟ้าในอาคาร: การปฏิบัติงาน การบำรุงรักษา และการเตือนข้อผิดพลาดสำหรับการจ่ายไฟฟ้าในอาคารพาณิชย์ อาคารสำนักงาน โรงพยาบาล และศูนย์ข้อมูล

การกระจายพลังงานพลังงานแบบใหม่: การตรวจสอบและการป้องกันกระแสไฟฟ้าสำหรับวงจรในตู้ผูกกริด PV ระบบกักเก็บพลังงาน และเสาชาร์จ EV

คุณภาพและบริการ

หม้อแปลงกระแสกันน้ำกลางแจ้ง CTHW6 ทั้งหมดได้รับการผลิตตามมาตรฐานแห่งชาติที่เกี่ยวข้องอย่างเคร่งครัด แต่ละยูนิตผ่านการทดสอบจากโรงงานหลายครั้ง รวมถึงการสอบเทียบความแม่นยำ การทดสอบแรงดันไฟฟ้าที่ทนต่อความถี่กำลัง และการตรวจสอบประสิทธิภาพของฉนวน เพื่อให้มั่นใจถึงประสิทธิภาพที่เสถียรและเชื่อถือได้ รองรับการปรับแต่งข้อกำหนดที่ไม่ได้มาตรฐานเพื่อให้ตรงตามขนาดการติดตั้งและข้อกำหนดพารามิเตอร์ที่หลากหลาย

ทีมงานด้านเทคนิคมืออาชีพให้คำแนะนำในการเลือกรุ่นและการสนับสนุนทางเทคนิคหลังการขาย

สินค้ามีการรับประกันหนึ่งปี

โครงการติดตั้งเพิ่มระบบตรวจสอบอัคคีภัยด้วยไฟฟ้าสำหรับโรงงานฮาร์ดแวร์และฉีดขึ้นรูปที่มีความแม่นยำในฉางอาน ตงกวน

I. ภาพรวมโครงการ

ชื่อโครงการ: การติดตั้งเพิ่มระบบตรวจสอบอัคคีภัยทางไฟฟ้าสำหรับโรงงานฮาร์ดแวร์และฉีดขึ้นรูปที่มีความแม่นยำในเมืองฉางอัน เมืองตงกวน

ที่ตั้ง: สวนอุตสาหกรรมฮาร์ดแวร์และแม่พิมพ์ เมืองฉางอาน เมืองตงกวน มณฑลกวางตุ้ง

วันที่ติดตั้งเพิ่มเติม: มีนาคม 2025

ผลิตภัณฑ์ที่ใช้: หม้อแปลงกระแสตกค้างแบบแยกแกน (แบบเปิดได้) เต็มรูปแบบ

โรงงานแห่งนี้สร้างขึ้นในปี 2554 โดยมีพื้นที่รวมประมาณ 28,000 ตารางเมตร เป็นที่ตั้งของเวิร์กช็อปการผลิตหลักสามแห่ง ได้แก่ การฉีดขึ้นรูป การปั๊ม และการแปรรูปแม่พิมพ์ และดำเนินการวงจรจำหน่ายแรงดันต่ำ 86 วงจร โหลดต่างๆ ได้แก่ เครื่องฉีดขึ้นรูป เครื่องปั๊ม CNC หน่วยทำความเย็น เครนเหนือศีรษะ และปลั๊กไฟ/ปลั๊กไฟ เนื่องจากมาตรฐานที่ต่ำกว่าในขณะที่ก่อสร้างเริ่มแรก มีเพียงตู้ไฟขาเข้าหลักเท่านั้นที่ติดตั้งเบรกเกอร์ป้องกันกระแสตกค้าง (RCCB) วงจรย่อยขาดความสามารถในการตรวจสอบกระแสไฟตกค้าง

ในช่วงครึ่งหลังของปี 2024 สำนักจัดการเหตุฉุกเฉินในพื้นที่ได้เปิดตัวแคมเปญพิเศษเพื่อปรับปรุงความปลอดภัยทางไฟฟ้าในสถานประกอบการอุตสาหกรรมและการค้า โดยกำหนดให้ติดตั้งระบบตรวจสอบอัคคีภัยด้วยไฟฟ้าภายในกรอบเวลาที่กำหนด นอกจากนี้ โรงงานยังประสบปัญหาการเดินทางของกระแสไฟตกค้างโดยไม่ทราบสาเหตุบ่อยครั้งของเบรกเกอร์หลักในช่วงฤดูฝน การแก้ไขปัญหาข้อผิดพลาดเพียงครั้งเดียวทำให้ต้องหยุดการผลิตทั่วทั้งสายการผลิตนานกว่าสามชั่วโมง ซึ่งส่งผลกระทบอย่างรุนแรงต่อการปฏิบัติตามคำสั่งซื้อ นอกจากนี้ ฉนวนสายไฟมีการเสื่อมสภาพอย่างรวดเร็วเนื่องจากสภาพแวดล้อมที่มีอุณหภูมิสูงและมีน้ำมันของโรงงานฉีดขึ้นรูป ซึ่งนำไปสู่อันตรายด้านความปลอดภัย โดยที่ผู้ปฏิบัติงานรู้สึกถึงไฟฟ้าช็อตเมื่อสัมผัสกับปลอกอุปกรณ์ ด้วยเหตุนี้ การปรับปรุงระบบจึงมีความจำเป็นเร่งด่วน

ครั้งที่สอง จุดปวดที่สำคัญก่อนการปรับปรุงใหม่

วิธีการดัดแปลงแบบดั้งเดิมจำเป็นต้องหยุดการผลิต ส่งผลให้เกิดความสูญเสียทางเศรษฐกิจจำนวนมหาศาล การใช้หม้อแปลงกระแสไฟฟ้าตกค้างแบบโซลิดคอร์ (พาสทรู) แบบธรรมดาจะทำให้จำเป็นต้องรื้อบัสบาร์และตัดสายเคเบิล การหยุดทำงานเพียงวันเดียวสำหรับสายการผลิตหนึ่งจะทำให้เกิดความสูญเสียโดยตรงเกินกว่า 120,000 หยวน และการปรับปรุงทั่วทั้งโรงงานคาดว่าจะต้องใช้เวลาหยุดทำงานสามวัน ซึ่งเป็นทางเลือกที่โรงงานไม่สามารถยอมรับได้ การขาดการตรวจสอบการรั่วไหลแบบแบ่งชั้นส่งผลให้ประสิทธิภาพการแก้ไขปัญหาต่ำมาก เฉพาะเบรกเกอร์หลักเท่านั้นที่มีฟังก์ชันการรั่วซึม ไม่สามารถระบุการรั่วไหลของวงจรย่อยได้ ช่างไฟฟ้าจะต้องทดสอบวงจรทีละวงจรหลังการเดินทางทุกครั้ง ส่งผลให้ใช้เวลาในการแก้ไขปัญหาโดยเฉลี่ย 3.5 ชั่วโมง และสูญเสียกำลังการผลิตต่อเดือนประมาณ 8% เนื่องจากการหยุดทำงานที่เกี่ยวข้องกับการรั่วไหล

สภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงทำให้ความเสี่ยงในการรั่วไหลรุนแรงขึ้น โรงงานฉีดขึ้นรูปมีอุณหภูมิสูงและการปนเปื้อนของน้ำมันอย่างหนัก ซึ่งช่วยเร่งอายุของฉนวนสายเคเบิล โรงงานปั๊มขึ้นรูปประสบกับการสั่นสะเทือนที่รุนแรง ส่งผลให้ขั้วต่อคลายตัวและสร้างความเสี่ยงสูงต่อการรั่วไหลที่ซ่อนอยู่ ซึ่งเป็นสภาวะที่เกินขีดจำกัดความทนทานของอุปกรณ์แบบเดิม

ข้อกำหนดการปฏิบัติตามข้อบังคับ: การไม่ปฏิบัติตามมาตรฐาน GB 14287.2-2014 ("เครื่องตรวจจับอัคคีภัยไฟฟ้าตกค้าง") จัดประเภทสถานที่ว่าต้องมีการแก้ไขภายใต้ข้อบังคับด้านความปลอดภัยทางอุตสาหกรรม โดยมีบทลงโทษรวมถึงการระงับการผลิตหากไม่ปฏิบัติตามภายในกำหนดเวลา

ที่สาม การกำหนดค่าอุปกรณ์และการออกแบบโซลูชัน

เพื่อให้เป็นไปตามข้อกำหนดหลักของ "การติดตั้งเพิ่มเติมโดยไม่ต้องหยุดการผลิต" โครงการจึงใช้เฉพาะหม้อแปลงกระแสไฟตกค้างแบบแยกแกนเท่านั้น รุ่นต่างๆ จะถูกเลือกตามประเภทของตัวนำวงจรและขนาดหน้าตัด ทำให้สามารถติดตั้งได้โดยไม่ต้องถอดสายไฟหรือตัดไฟ

IV. จุดเด่นของโครงการ

การติดตั้งโดยไม่มีไฟฟ้าขัดข้อง การสูญเสียการผลิตเป็นศูนย์ การออกแบบแบบแยกแกนมีกลไกแบบ snap-fit ​​พร้อมสกรูล็อค ทำให้ไม่จำเป็นต้องถอดแยกชิ้นส่วนบัสบาร์หรือตัดสายเคเบิล ช่างไฟฟ้าที่ผ่านการรับรองจะทำการติดตั้งบนวงจรที่มีกระแสไฟฟ้าตามมาตรฐานความปลอดภัย สายการผลิตทั้งหมดดำเนินการตามปกติตลอดการปรับปรุง ส่งผลให้ไม่มีความล่าช้าในการสั่งซื้อหรือการสูญเสียกำลังการผลิต ช่วยให้โรงงานประหยัดต้นทุนการหยุดทำงานที่อาจเกิดขึ้นได้ประมาณ 300,000+ หยวน

ความแม่นยำในการเชื่อมต่อสูงและประสิทธิภาพการวัดที่เสถียรและเชื่อถือได้ พื้นผิวที่ผสมพันธุ์ของแกนแม่เหล็กผ่านการเจียรที่แม่นยำ ทำให้มั่นใจได้ว่ามีการฝืนแม่เหล็กต่ำและความสม่ำเสมอสูงเมื่อปิด โดยมีข้อผิดพลาดในการวัดกระแสตกค้างที่ ≤1% ระบบตรวจจับสัญญาณรั่วได้อย่างแม่นยำที่ระดับต่ำถึง 50mA; ข้อมูลหลังการใช้งานแสดงอัตราการเตือนที่ผิดพลาดน้อยกว่า 2% ซึ่งตรงตามข้อกำหนดที่แม่นยำสำหรับระบบเตือนภัยล่วงหน้าเกี่ยวกับเพลิงไหม้ทางไฟฟ้า ปรับตัวได้สูงสำหรับทั้งบัสบาร์ทองแดงและสายไฟ รุ่นรูสี่เหลี่ยมพอดีกับบัสบาร์สี่เหลี่ยม ในขณะที่รุ่นรูกลมเหมาะกับสายไฟทรงกลม ครอบคลุมวงจรทั้งหมดตั้งแต่สายแยกไปจนถึงตัวป้อนหลัก การเลือกแบบจำลองและการจัดหาแบบรวมศูนย์สำหรับทั้งโครงการช่วยลดความจำเป็นในการสร้างแม่พิมพ์แบบกำหนดเอง ส่งผลให้ระยะเวลาดำเนินการสั้นลงและการติดตั้งที่ได้มาตรฐาน

ทนน้ำมันและอุณหภูมิสูง เหมาะสำหรับสภาพอุตสาหกรรมที่รุนแรง ตัวเครื่องทำจากพลาสติกวิศวกรรมเสริมความแข็งแรงที่ทนไฟ มีคุณสมบัติการปิดผนึกที่ดีเยี่ยม ปิดกั้นน้ำมัน ความชื้น และฝุ่นในโรงงานได้อย่างมีประสิทธิภาพ ด้วยช่วงอุณหภูมิการทำงานที่ -25°C ถึง +85°C ทำให้ทนทานต่อสภาพแวดล้อมที่มีอุณหภูมิสูงรอบๆ เครื่องฉีดขึ้นรูป จึงรับประกันการทำงานในระยะยาวโดยไม่เสื่อมสภาพของฉนวนหรือความเบี่ยงเบนของความแม่นยำ

ประสิทธิภาพการติดตั้งเพิ่มขึ้น 60% ทำให้ระยะเวลาของโครงการสั้นลงอย่างมาก การติดตั้งและเดินสายไฟสำหรับหม้อแปลงไฟฟ้าตัวเดียวใช้เวลาเฉลี่ยเพียง 10 นาทีเท่านั้น การติดตั้งและทดสอบการใช้งานเครื่องทั้ง 86 เครื่องทั่วทั้งโรงงานแล้วเสร็จภายในเวลาเพียง 5 วัน ซึ่งต่ำกว่ากรอบเวลาประมาณ 15 วันโดยประมาณสำหรับการติดตั้งหม้อแปลงไฟฟ้าแบบรูทะลุแบบดั้งเดิม ซึ่งเป็นไปตามข้อกำหนดในการแก้ไขก่อนกำหนด

V. ผลการดำเนินงานหลังการปรับปรุงใหม่

ผ่านการตรวจสอบความปลอดภัยพิเศษเรียบร้อยแล้ว ในเดือนเมษายน 2025 ระบบดังกล่าวผ่านการตรวจสอบความปลอดภัยทางไฟฟ้าที่ดำเนินการโดยสำนักจัดการเหตุฉุกเฉินตงกวน ฟังก์ชันการตรวจสอบกระแสตกค้าง ตรรกะสัญญาณเตือน และการป้องกันแบบแบ่งระดับ ล้วนเป็นไปตามมาตรฐานแห่งชาติ GB 14287.2 ซึ่งช่วยแก้ไขปัญหาการปฏิบัติตามข้อกำหนดได้อย่างสมบูรณ์

ปรับปรุงประสิทธิภาพการแก้ไขปัญหา 90%; ระบบระบุ ID วงจรที่เกิดการรั่วไหลได้อย่างแม่นยำและแจ้งเตือนแบบเรียลไทม์ เวลาในการแก้ไขปัญหาลดลงจากโดยเฉลี่ย 3.5 ชั่วโมงเหลือไม่ถึง 20 นาที ซึ่งช่วยลดผลกระทบจากการตรวจสอบการปิดเครื่องต่อการผลิตได้อย่างมาก

การเตือนอันตรายเชิงรุกช่วยลดความเสี่ยงจากอุบัติเหตุ ณ เดือนตุลาคม 2025 ระบบได้ออกคำเตือน 11 รายการเกี่ยวกับความผิดปกติของกระแสไฟตกค้าง (7 รายการเนื่องจากการเสื่อมสภาพของฉนวนมอเตอร์ และ 4 รายการเนื่องจากออกซิเดชัน/ความชื้นที่ขั้วต่อ) การแก้ไขเสร็จสิ้นก่อนที่จะเกิดการสะดุด เพื่อป้องกันไฟฟ้าดับโดยไม่ได้วางแผน อุปกรณ์ไหม้ หรือเหตุการณ์ไฟฟ้าช็อต

การทำงานของอุปกรณ์ที่ไม่มีข้อผิดพลาด แม้ว่าสภาพแวดล้อมการทำงานที่รุนแรงจะมีอุณหภูมิ น้ำมัน และการสั่นสะเทือนสูง หม้อแปลงแบบแยกแกนทั้งหมดทำงานได้อย่างเสถียรโดยไม่มีการแตกร้าว การกัดกร่อน หรือการเคลื่อนตัวของความแม่นยำ โดยรักษาอัตราความสมบูรณ์ของอุปกรณ์ 100%

วี. สรุปกรณี

หม้อแปลงกระแสไฟตกค้างแบบแยกส่วนเป็นส่วนประกอบหลักที่ต้องการสำหรับการติดตั้งระบบจำหน่ายไฟฟ้าที่มีอายุเก่าแก่เพื่อป้องกันเพลิงไหม้ทางไฟฟ้า พวกเขาแก้ไขจุดบกพร่องที่สำคัญที่เกี่ยวข้องกับหม้อแปลงชนิดอยู่กับที่แบบดั้งเดิมได้อย่างมีประสิทธิภาพ กล่าวคือ ความจำเป็นในการไฟฟ้าดับและการหลุดของสายไฟ ระยะเวลาการติดตั้งที่ยาวนาน และการหยุดชะงักในการผลิตและการดำเนินธุรกิจ

เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่ความต่อเนื่องของแหล่งจ่ายไฟเป็นสิ่งสำคัญ เช่น โรงงานอุตสาหกรรม อาคารพาณิชย์ ศูนย์ข้อมูล และโรงพยาบาล หม้อแปลงเหล่านี้ช่วยให้สามารถอัพเกรดระบบตรวจสอบกระแสตกค้างได้ตามมาตรฐานโดยมีเวลาหยุดทำงานในการผลิตเป็นศูนย์และมีการปรับเปลี่ยนโครงสร้างน้อยที่สุด สร้างสมดุลการปฏิบัติตามข้อกำหนดด้านความปลอดภัย เสถียรภาพในการดำเนินงาน และความคุ้มค่า สิ่งเหล่านี้แสดงถึงโซลูชันที่คุ้มต้นทุนสูงสำหรับการอัพเกรดความปลอดภัยทางไฟฟ้าของระบบจำหน่ายไฟฟ้าที่มีอยู่
