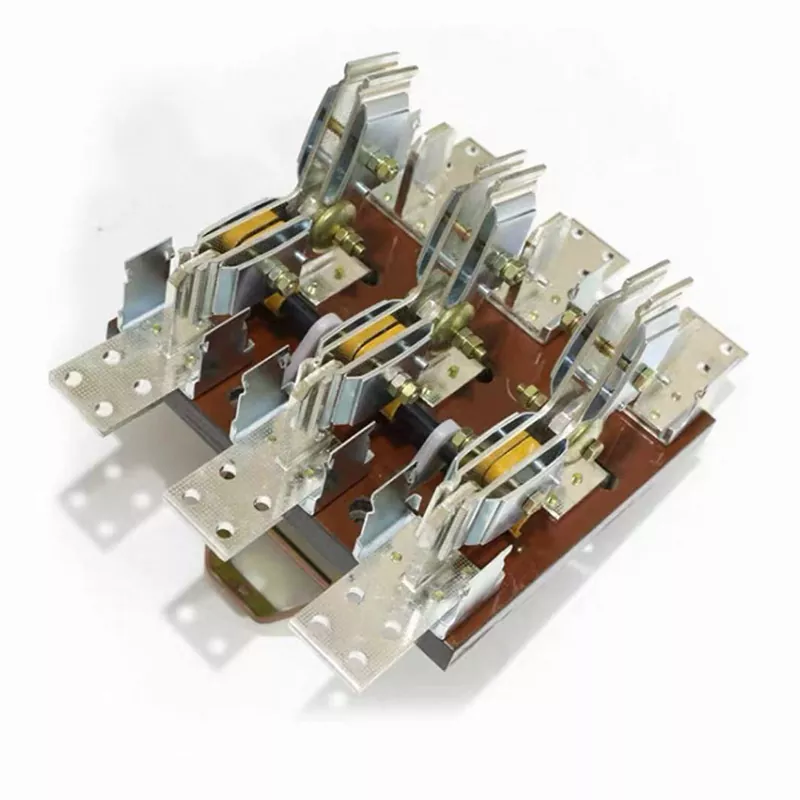

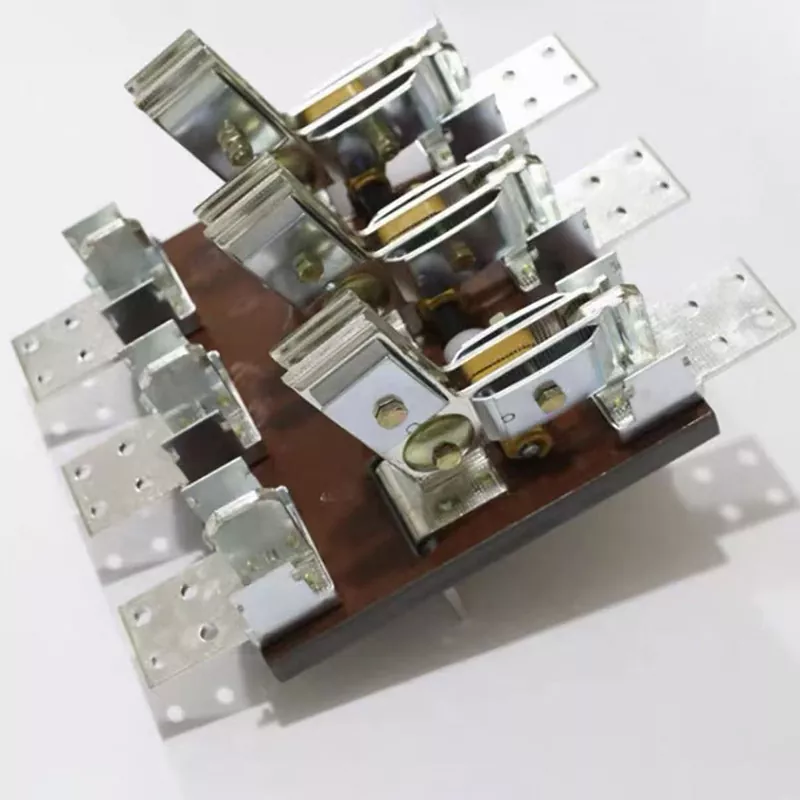

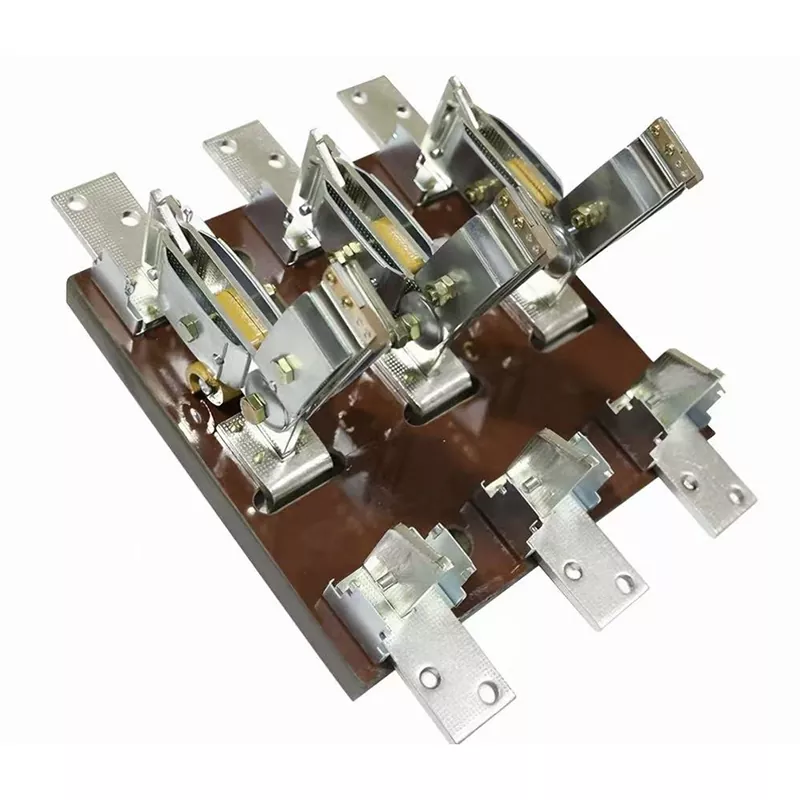

สวิตช์มีดแรงดันต่ำ

คุณกำลังประสบปัญหาในการเลือกสวิตช์สำหรับวงจรไฟฟ้าแรงต่ำกระแสสูงหรือไม่? การใช้เซอร์กิตเบรกเกอร์มีค่าใช้จ่ายสูงเกินไป และสำหรับวงจรที่ไม่ค่อยถูกแยกออกปีละครั้ง อุปกรณ์ทริปอิเล็กทรอนิกส์ที่ซับซ้อนอาจเป็นอันตรายจากข้อผิดพลาดได้ ในขณะที่ใช้สวิตช์มีดแบบเก่าที่ไม่มีฝาปิดป้องกันส่วนโค้ง ห้ามใช้งานภายใต้ภาระโดยเด็ดขาด เมื่อเกิดข้อผิดพลาด จะเกิดอุบัติเหตุไฟฟ้าลัดวงจรอาร์คแฟลช

สวิตช์มีดแรงดันต่ำของ Junray Electrical ได้ทำการอัพเกรดที่สำคัญโดยใช้สวิตช์มีดแบบดั้งเดิม โดยเพิ่มฝาครอบป้องกันส่วนโค้งโดยเฉพาะ การปรับปรุงนี้ช่วยให้สามารถขัดจังหวะกระแสโหลดปกติได้ โดยเปลี่ยนข้อจำกัดของสวิตช์มีดธรรมดาที่สามารถ "แยกโดยไม่มีโหลด" ได้อย่างสมบูรณ์ เซอร์กิตเบรกเกอร์ช่วยให้คุณมีความปลอดภัยของเซอร์กิตเบรกเกอร์เมื่อคุณต้องการตัดวงจรกระแสสูง ในขณะที่ยังคงรักษาต้นทุนที่ต่ำและจุดเบรกที่ใช้งานง่ายของสวิตช์มีด จึงสามารถแก้ไขข้อขัดแย้งระหว่าง "การใช้เครื่องมือที่ใหญ่เกินไปสำหรับงานขนาดเล็ก" และ "ความเสี่ยงในการปฏิบัติงาน" ได้อย่างสมบูรณ์แบบ

ความสามารถในการรองรับกระแสไฟสูงเป็นพิเศษและจุดแตกหักที่มองเห็นได้

ความสามารถในการแข่งขันหลักของสวิตช์มีดแรงดันต่ำอยู่ที่ความสามารถในการรองรับกระแสไฟอันทรงพลังและโครงสร้างทางกลที่ใช้งานง่าย:

ความสามารถในการรองรับกระแสไฟสูงเป็นพิเศษ 4000A: นี่คือพื้นที่ที่เบรกเกอร์วงจรตัวเรือนพลาสติกธรรมดาไม่สามารถเข้าถึงได้ สวิตช์มีดของเรามีช่วงกระแสไฟพิกัด 100A ถึง 4000A ซึ่งสามารถตอบสนองข้อกำหนดสำหรับการจ่ายพลังงานไฟฟ้าแรงดันต่ำกระแสสูงพิเศษในโรงงาน โลหะวิทยา อุตสาหกรรมเคมี ฯลฯ ได้อย่างง่ายดาย สำหรับการแยกสายหลัก ถือเป็น "ผู้ยิ่งใหญ่" อย่างไม่ต้องสงสัย

ด้วยฝาครอบดับเพลิงส่วนโค้งและการทำงานที่โหลดได้: ติดตั้งฝาครอบดับเพลิงส่วนโค้งดินเหนียวที่ออกแบบมาเป็นพิเศษ โดยใช้หลักการดับไฟแบบกริดอาร์ก ทำให้สามารถทำความเย็นและดับส่วนโค้งที่เกิดขึ้นระหว่างการเปิดได้อย่างรวดเร็ว ซึ่งหมายความว่าคุณสามารถเปิดและปิดกระแสโหลดปกติได้อย่างปลอดภัยโดยไม่ต้องกังวลว่าหน้าสัมผัสจะเสียหายจากการเผาไหม้ของอาร์ค ซึ่งช่วยเพิ่มความปลอดภัยและความสะดวกในการใช้งานอย่างมาก

โครงสร้างน้อยที่สุด อัตราความล้มเหลวเป็นศูนย์: ละทิ้งสปริงที่ซับซ้อน ก้านสูบ และชิ้นส่วนอิเล็กทรอนิกส์ จึงใช้โครงสร้างคันโยกเชิงกลที่บริสุทธิ์ที่สุด การออกแบบ "สไตล์ดัมเบล" นี้ให้อัตราความล้มเหลวต่ำมาก แทบไม่ต้องบำรุงรักษา และเหมาะอย่างยิ่งสำหรับสถานการณ์การแยกส่วนที่ติดตั้งในตู้ที่ทำงานเพียงไม่กี่ปีเท่านั้น จึงบรรลุผลสำเร็จ "เพียงแค่ติดตั้งและไม่ต้องกังวลกับมันอีกต่อไป" อย่างแท้จริง

การผลิตแบบมืออาชีพ

ในฐานะผู้ผลิตมืออาชีพที่มีประสบการณ์การผลิตที่กว้างขวาง Junray Electrical ปฏิบัติตามมาตรฐานระดับชาติสำหรับสวิตช์มีดแรงดันต่ำ HD13 ในการผลิตอย่างเคร่งครัด เราตระหนักดีถึงข้อกำหนดที่เข้มงวดสำหรับการนำไฟฟ้าและฉนวนในกระแสสูง ดังนั้นเราจึงไม่ประนีประนอมในการเลือกใช้วัสดุ

ส่วนประกอบที่เป็นสื่อกระแสไฟฟ้าของสวิตช์มีดแรงดันต่ำนี้ทำจากหน้าสัมผัสมีดทองแดงคุณภาพสูง ซึ่งมีความต้านทานต่ำและมีค่าการนำไฟฟ้าที่ดีเยี่ยม พวกมันสร้างความร้อนน้อยมากในระหว่างการทำงานด้วยกระแสไฟสูงและมีความทนทานต่อการสึกหรอสูง แผ่นฐานฉนวนทำจากพลาสติกอัดใยแก้วที่มีความแข็งแรงสูง ซึ่งมีคุณสมบัติเป็นฉนวนที่ดีเยี่ยมและมีคุณสมบัติหน่วงการติดไฟ ทำให้มั่นใจได้ว่าจะยังคงแข็งแกร่งแม้ในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง สวิตช์แต่ละตัวผ่านการทดสอบอย่างเข้มงวดสำหรับอุณหภูมิที่เพิ่มขึ้นเมื่อเปิดเครื่อง ความถี่ของกำลังที่ทนต่อแรงดันไฟฟ้า และอายุการใช้งานทางกลก่อนออกจากโรงงาน เพื่อให้มั่นใจว่าการทำงานของคันโยกนั้นเบาและยืดหยุ่น และจุดสัมผัสนั้นเชื่อมต่ออย่างแน่นหนาและเชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์ที่เกี่ยวข้อง

การกระจายพลังงานในโรงงาน: การแยกกำลังไฟและการบำรุงรักษาด้านแรงดันต่ำของหม้อแปลงขนาดใหญ่และบัสบาร์หลัก

การกระจายพลังงานกระแสสูง: การสลับกระแสที่สูงมากด้วยตนเองในอุตสาหกรรมต่างๆ เช่น โลหะวิทยา การชุบโลหะด้วยไฟฟ้า และวิศวกรรมเคมี

การจ่ายไฟฟ้าในชนบท/ชั่วคราว: สวิตช์หลักสำหรับสถานีสูบน้ำชลประทานเพื่อการเกษตร และการจ่ายไฟฟ้าชั่วคราวในพื้นที่ก่อสร้าง

การแยกการบำรุงรักษา: เนื่องจากเป็นจุดตัดการเชื่อมต่อที่ชัดเจน จึงทำให้มั่นใจในความปลอดภัยส่วนบุคคลของเจ้าหน้าที่บำรุงรักษาสายไฟ

คำถามที่พบบ่อย

คำถาม: อะไรคือความแตกต่างระหว่างสวิตช์มีดนี้และสวิตช์มีดทั่วไป?

คำตอบ: ความแตกต่างที่ใหญ่ที่สุดอยู่ที่ความสามารถในการดับเพลิงส่วนโค้ง สวิตช์มีดทั่วไปไม่มีฝาครอบดับเพลิงส่วนโค้งและห้ามดึงสวิตช์ภายใต้ภาระโดยเด็ดขาดเนื่องจากอาจทำให้เกิดส่วนโค้งที่เป็นอันตรายได้ อย่างไรก็ตาม สวิตช์มีดแรงดันต่ำของเรามีฝาครอบดับเพลิงแบบเคลย์อาร์กแบบพิเศษ ซึ่งช่วยให้สามารถตัดกระแสโหลดปกติได้อย่างปลอดภัย ระยะการทำงานกว้างขึ้นและมีความปลอดภัยสูงขึ้น

คำถาม: ด้วยกระแส 4000A สวิตช์นี้จะทำให้เกิดความร้อนมากเกินไปหรือไม่?

คำตอบ: เราได้นำหน้าสัมผัสมีดโลหะผสมทองแดงคุณภาพสูงมาใช้ ทองแดงมีค่าการนำไฟฟ้าสูงมากและมีความต้านทานต่อการสัมผัสต่ำมาก เมื่อรวมกับการออกแบบการกระจายความร้อนที่เหมาะสม แม้ภายใต้โหลดเต็ม 4000A ก็สามารถควบคุมการเพิ่มขึ้นของอุณหภูมิได้ภายในช่วงมาตรฐานแห่งชาติ ทำให้มั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาว

คำถาม : การผ่าตัดยากไหม?

คำตอบ: ผลิตภัณฑ์นี้มีกลไกการทำงานของคันโยกที่ปรับให้เหมาะสม ด้วยการใช้ประโยชน์จากหลักการงัด แรงบิดในการทำงานจึงถูกขยาย แม้จะเป็นสวิตช์ขนาดใหญ่ที่มีความจุ 4000A ผู้ปฏิบัติงานก็สามารถดำเนินการเปิดและปิดได้อย่างง่ายดายและง่ายดายโดยไม่จำเป็นต้องใช้เครื่องมือเพิ่มเติม

บริการการไฟฟ้าจุนเรย์

เมื่อเลือก Junray Electrical คุณจะมีข้อได้เปรียบจากทีมงานมืออาชีพจำนวน 50 คน รวมถึงวิศวกรเสนอราคาเต็มเวลา 5 คน ซึ่งสามารถให้บริการแบบกำหนดเองที่รวดเร็วและแม่นยำแก่คุณได้ เราสัญญาว่าจะให้การตอบสนองอย่างรวดเร็วทั่วโลกภายใน 7 × 24 ชั่วโมง หากคุณกำลังมองหาสวิตช์มีดแรงดันต่ำที่สามารถรองรับกระแสสูง ราคาไม่แพง และปลอดภัยในการใช้งาน อย่าลังเลอีกต่อไป ติดต่อเราทันทีเพื่อรับคำปรึกษาด้านเทคนิคและใบเสนอราคาฟรี และให้ Junray Electrical สร้างระบบจำหน่ายไฟฟ้าที่ประหยัด ปลอดภัย และมีประสิทธิภาพสำหรับคุณ

ภาพรวมโครงการติดตั้งเพิ่ม

I. สรุปโครงการ

โปรเจ็กต์นี้เกี่ยวข้องกับการอัปเกรดและดัดแปลงตู้จ่ายไฟแรงดันต่ำในเวิร์กช็อปการผลิตวัสดุก่อสร้าง โรงปฏิบัติงานนี้ติดตั้งโหลดกำลังสูงและรับแรงกระแทกสูง เช่น เครื่องย่อย สายพานลำเลียง และเครื่องอัดอากาศ ตู้จำหน่ายแรงดันไฟฟ้าต่ำแบบเดิมใช้เฉพาะเซอร์กิตเบรกเกอร์สำหรับวงจรขาเข้าและขาออก โดยไม่มีจุดแยกอิสระที่มองเห็นได้ ในระหว่างการบำรุงรักษาตามปกติ การเปลี่ยนตู้ หรือการให้บริการสายเคเบิล การพึ่งพาการเปิดเซอร์กิตเบรกเกอร์เพียงอย่างเดียวทำให้ไม่สามารถตรวจสอบการตัดไฟโดยสมบูรณ์ด้วยสายตาได้ สิ่งนี้สร้างอันตรายด้านความปลอดภัยที่สำคัญ เช่น แรงดันตกค้างหรือการทำงานโดยไม่ได้ตั้งใจในวงจรที่มีกระแสไฟฟ้า และไม่ปฏิบัติตามมาตรฐานการบำรุงรักษาความปลอดภัยทางไฟฟ้า

เพื่อให้เป็นไปตามกฎข้อบังคับด้านความปลอดภัยทางไฟฟ้าที่กำหนดให้ต้องมีจุดตัดการเชื่อมต่อที่มองเห็นได้สำหรับการบำรุงรักษา จึงมีการติดตั้งสวิตช์มีดแรงดันต่ำซีรีส์ HD13 (ทำหน้าที่เป็นสวิตช์แยกที่มองเห็นได้) บนวงจรขาเข้าและส่วนบัสของตู้กระจายสินค้า สิ่งเหล่านี้ทำหน้าที่เป็นอุปสรรคในการแยกความปลอดภัย ช่วยให้มั่นใจได้ถึงการขาดการเชื่อมต่อที่มองเห็นได้ การบำรุงรักษาที่ปลอดภัย และการแยกส่วนที่เชื่อถือได้

ครั้งที่สอง ปัญหาก่อนการปรับปรุงใหม่

ไม่มีจุดตัดการเชื่อมต่อที่มองเห็นได้และการบำรุงรักษาที่ไม่ปลอดภัย: มองไม่เห็นหน้าสัมผัสเบรกเกอร์ภายใน การเปิดเบรกเกอร์ไม่ได้รับประกันว่าไฟฟ้าจะดับ 100% ทำให้เกิดความเสี่ยงในการเชื่อมแบบสัมผัส แรงดันตกค้าง และการบำรุงรักษาวงจรที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ

การไม่ปฏิบัติตามมาตรฐานการยอมรับทางไฟฟ้า: กฎระเบียบการจำหน่ายแรงดันไฟฟ้าต่ำกำหนดให้อุปกรณ์จ่ายพลังงานต้องมีจุดตัดการเชื่อมต่อทางกลที่มองเห็นได้ชัดเจน การกำหนดค่าที่ใช้เบรกเกอร์วงจรเพียงอย่างเดียวไม่ผ่านการยอมรับการตรวจสอบความปลอดภัย

ความน่าเชื่อถือต่ำของสถานะการตัดไฟ: การตรวจสอบภายนอกไม่สามารถตรวจจับความผิดปกติของเบรกเกอร์หรือการเชื่อมแบบสัมผัสได้ นำไปสู่การตัดสินที่ผิดพลาดโดยเจ้าหน้าที่ซ่อมบำรุงและอุบัติเหตุไฟฟ้าช็อตที่อาจเกิดขึ้นได้ง่าย

ประสิทธิภาพการบำรุงรักษาต่ำและความเสี่ยงสูง: การขาดการแยกอิสระหมายความว่าการบำรุงรักษาเฉพาะที่จำเป็นต้องปิดระบบทั้งหมด ส่งผลให้เกิดไฟฟ้าดับอย่างกว้างขวางและสูญเสียการผลิตอย่างมีนัยสำคัญ

การไม่มีชั้นแยกการป้องกัน: การไม่มีชั้นการแยกทางกายภาพหลักทำให้ระบบเสี่ยงต่อความผิดพลาดจากการลัดวงจร ซึ่งสามารถทำให้เกิดการพังย้อนกลับของสวิตช์อัปสตรีม ซึ่งบ่งชี้ถึงลำดับชั้นการป้องกันที่ไม่สมบูรณ์

ที่สาม แผนการกำหนดค่าอุปกรณ์

ตามมาตรฐานความปลอดภัยในการจ่ายพลังงานแรงดันต่ำและความต้องการในการบำรุงรักษาและการปฏิบัติงานของโรงงาน สวิตช์มีดแบบเปิดแรงดันต่ำซีรีย์ HD13 ได้รับการติดตั้งบนวงจรขาเข้าและส่วนบัสของตู้จ่ายไฟแต่ละตู้ สิ่งเหล่านี้ทำงานร่วมกับเซอร์กิตเบรกเกอร์เพื่อสร้างการกำหนดค่ามาตรฐานแบบสองชั้น: "การป้องกันเซอร์กิตเบรกเกอร์ + การแยกสวิตช์มีด" ข้อมูลจำเพาะของอุปกรณ์ที่สำคัญ

รุ่น: HD13-400/31, HD13-600/31 สวิตช์มีด 3 ขั้วแรงดันต่ำ (พร้อมฝากระโปรงดับเพลิง)

แรงดันไฟฟ้า: ระบบจำหน่ายไฟฟ้าแรงดันต่ำ 400V

กระแสไฟที่ได้รับการจัดอันดับ: 400A–600A (จับคู่กับความจุวงจรขาเข้าหลักของเวิร์กช็อป)

คุณสมบัติโครงสร้าง: การแตกหักทางกลที่มองเห็นได้, อุปกรณ์ดับเพลิงส่วนโค้ง, ฐานฉนวน, หน้าสัมผัสทองแดงที่มีความแข็งแรงสูง

ลอจิกการดำเนินงาน: การปิดจะทำให้วงจรมีพลังงาน การเปิดจะสร้างจุดตัดการเชื่อมต่อที่มองเห็นได้ชัดเจนโดยไม่มีแรงดันไฟฟ้าตกค้าง

โหมดการทำงาน: เบรกเกอร์จัดการการสลับโหลดและการป้องกันการลัดวงจร สวิตช์มีดใช้สำหรับการแยกแบบไม่มีโหลดเท่านั้น

การกำหนดค่าความปลอดภัย: ด้ามจับหุ้มฉนวน, กลไกการล็อคป้องกันการทำงานผิดพลาด, การป้องกันส่วนโค้ง (ป้องกันการลัดวงจรของประกายไฟ)

IV. จุดเด่นของแอปพลิเคชั่น

การแตกหักที่มองเห็นได้ทำให้มั่นใจในความปลอดภัยในการบำรุงรักษาอย่างสมบูรณ์: หน้าสัมผัสจะถูกเปิดเผยจนสุดเมื่อเปิด สถานะการปิดเครื่องสามารถตรวจสอบได้ด้วยสายตา ช่วยลดความเสี่ยงของแรงดันไฟฟ้าตกค้างหรือการทำงานโดยไม่ได้ตั้งใจ

เป็นไปตามมาตรฐานแห่งชาติที่บังคับ: ตรงตามข้อกำหนดการกระจายแรงดันไฟฟ้าต่ำสำหรับ "จุดตัดการเชื่อมต่อที่มองเห็นได้ชัดเจน" ในระหว่างการบำรุงรักษา ผ่านการตรวจสอบความปลอดภัยและการตรวจสอบความสมบูรณ์ทางไฟฟ้าในครั้งแรก

การป้องกันแบบสองชั้นช่วยเพิ่มความน่าเชื่อถือของระบบ: เบรกเกอร์จะจับป้องกันการสะดุดในขณะที่สวิตช์มีดให้การแยกทางกายภาพ การแบ่งงานและลำดับชั้นที่ชัดเจนช่วยลดความเสี่ยงของความล้มเหลวของสวิตช์

ความสามารถในการดับไฟอาร์คสำหรับการสลับแบบไม่มีโหลด: ติดตั้งมาพร้อมกับเครื่องดูดควันแบบอาร์คเพื่อรองรับการเปิด/ปิดอย่างปลอดภัยภายใต้สภาวะที่ไม่มีโหลด โดยไม่เกิดการอาร์กหรือการกัดเซาะจากการสัมผัส

โครงสร้างที่เรียบง่ายและไม่ต้องบำรุงรักษา: การออกแบบทางกลไกล้วนๆ ช่วยให้มั่นใจได้ถึงอัตราความล้มเหลวต่ำและค่าการนำไฟฟ้าที่เสถียร ไม่มีการเชื่อมต่อที่ร้อนเกินไปหรือหลวมระหว่างการทำงานระยะยาว

V. ผลการดำเนินงานหลังการปรับปรุงใหม่

การขจัดอันตรายด้านความปลอดภัยในการบำรุงรักษา: สถานะการปิดเครื่องสามารถยืนยันได้ด้วยสายตาก่อนงานบำรุงรักษาทุกครั้ง ช่วยป้องกันการบำรุงรักษาแบบเรียลไทม์และอุบัติเหตุไฟฟ้าช็อตได้อย่างสมบูรณ์ ความปลอดภัยในการดำเนินงานดีขึ้นอย่างมาก

การปฏิบัติตามข้อกำหนดการตรวจสอบเต็มรูปแบบ: แก้ไขปัญหาการขาดการแยกทางกายภาพในระบบจำหน่ายแรงดันไฟฟ้าต่ำ การกำหนดค่าอุปกรณ์เป็นไปตามข้อกำหนดอย่างสมบูรณ์ ทำให้มั่นใจได้ว่าการตรวจสอบมาตรฐานความปลอดภัยทางไฟฟ้าจะผ่านได้อย่างราบรื่น

ควบคุมขอบเขตไฟฟ้าดับได้อย่างแม่นยำ: ช่วยให้แยกอิสระและบำรุงรักษาตู้เดียวโดยไม่ต้องปิดส่วนบัสบาร์ทั้งหมด ช่วยลดการสูญเสียในการผลิตได้อย่างมีประสิทธิภาพ การทำงานของระบบที่เสถียร: หน้าสัมผัสทองแดงคุณภาพสูงช่วยให้มั่นใจในการเชื่อมต่อที่ยอดเยี่ยม ไม่มีความร้อนสูงเกินไป ออกซิเดชั่น หรือความล้มเหลวในการติดต่อระหว่างการทำงานเต็มพิกัด

อายุการใช้งานยาวนานและต้นทุน O&M ต่ำ: โครงสร้างทางกลไกล้วนๆ มีความทนทานและเชื่อถือได้ โดยแทบไม่ต้องบำรุงรักษา และรับประกันการทำงานในระยะยาวที่ปราศจากความล้มเหลว

วี. สรุปกรณี

สวิตช์มีดแรงดันต่ำ (สวิตช์แยก HD13) เป็นอุปกรณ์แยกความปลอดภัยที่จำเป็นสำหรับตู้จ่ายไฟแรงดันต่ำ ตู้จ่ายไฟ และการอัพเกรดระบบจำหน่ายของเวิร์กช็อป ไม่มีการป้องกันวงจรหรือกระแสโหลดขัดจังหวะ แต่หน้าที่หลักของมันคือการให้จุดตัดการเชื่อมต่อทางกลที่มองเห็นได้ ซึ่งทำหน้าที่เป็นแนวป้องกันขั้นสุดท้ายเพื่อความปลอดภัยในระหว่างการบำรุงรักษาทางไฟฟ้า เป็นองค์ประกอบบังคับสำหรับการจ่ายพลังงานทางอุตสาหกรรมทั้งหมด การอัพเกรดโรงงาน และโครงการการยอมรับที่ได้มาตรฐาน ซึ่งทำหน้าที่เป็นองค์ประกอบพื้นฐานในการรับรองการปฏิบัติตามข้อกำหนด ความปลอดภัย และการทำงานและการบำรุงรักษาที่ได้มาตรฐานในระบบจ่ายไฟแรงดันต่ำ
