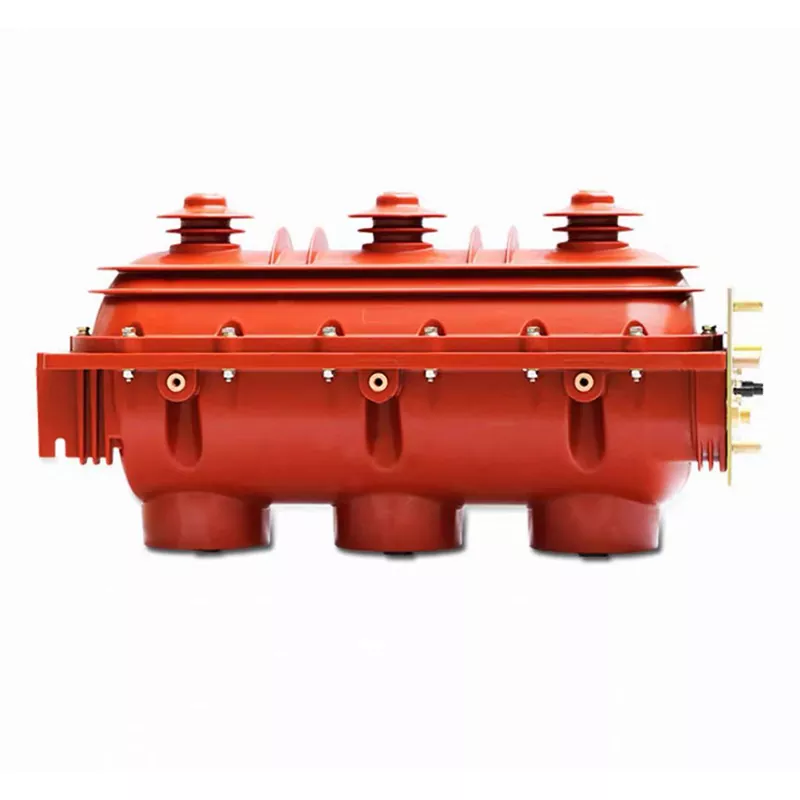

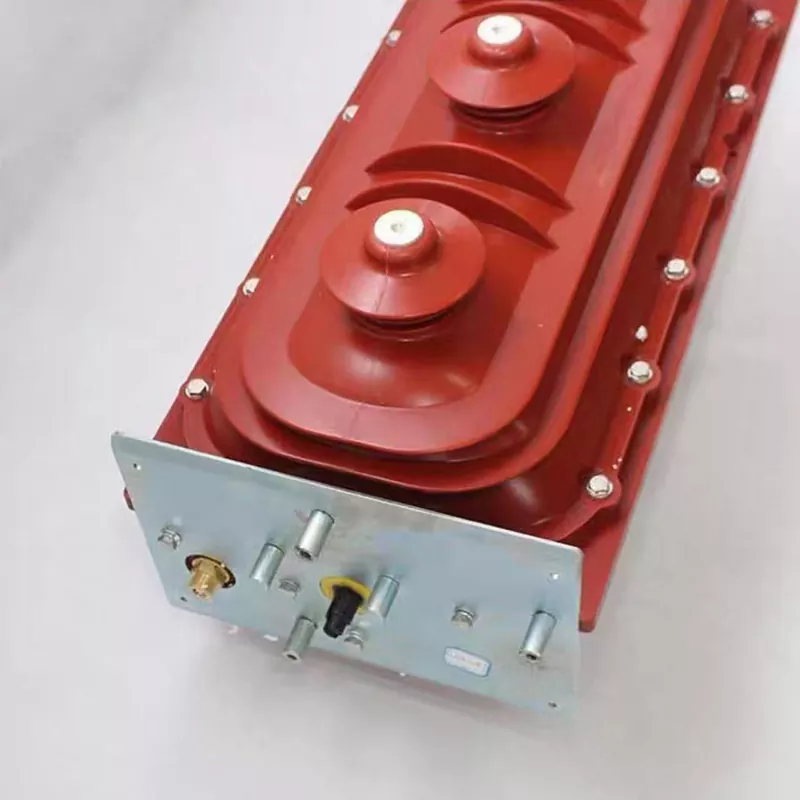

FLN36 สวิตช์ซัลเฟอร์เฮกซาฟลูออไรด์

สวิตช์แบ่งโหลดซัลเฟอร์เฮกซาฟลูออไรด์ FLN36 ของ Junray Electrical เป็นอุปกรณ์สวิตช์เฉพาะที่ออกแบบมาโดยเฉพาะสำหรับยูนิตหลักวงแหวน 10kV (RMU) กล่องแยกสายเคเบิล และเครือข่ายการกระจายสินค้าในเมือง สวิตช์ตัดโหลดนี้แตกต่างจากเซอร์กิตเบรกเกอร์ที่ออกแบบมาเพื่อรบกวนกระแสลัดวงจร สวิตช์ตัดโหลดนี้ได้รับการปรับให้เหมาะสมสำหรับการสร้างและตัดกระแสโหลดปกติในแอปพลิเคชันเครือข่ายแบบวงแหวน ให้ประสิทธิภาพการดับอาร์ค SF6 ที่เชื่อถือได้ด้วยต้นทุนที่ต่ำกว่ามาก นำเสนอการออกแบบสามตำแหน่งแบบบูรณาการ (ปิด เปิด พื้น) ช่องก๊าซ SF6 ที่ปิดสนิทโดยไม่ต้องบำรุงรักษา การประสานทางกลแบบ "การป้องกันห้าประการ" ที่ครอบคลุม และกลไกการทำงานของสปริงที่มีอายุการใช้งานเชิงกลมากกว่า 3,000 ครั้ง

ข้อดีของผลิตภัณฑ์

SF6 Arc Quenching: การสลับที่เชื่อถือได้—ใช้เทคโนโลยี SF6 arc-quenching อุปกรณ์นี้มีความสามารถในการดับอาร์คที่ยอดเยี่ยม ช่วยให้เกิดการหยุดชะงักที่เชื่อถือได้และการปิดกระแสโหลด ประสิทธิภาพในการดับอาร์คนั้นเหนือกว่าสวิตช์แบบจุ่มน้ำมันมาตรฐานอย่างมาก ทำให้เหมาะอย่างยิ่งสำหรับการดำเนินการสวิตชิ่งที่จำเป็นในระบบเครือข่ายวงแหวน

การสลับกระแสโหลด: ปรับให้เหมาะสมสำหรับเครือข่ายวงแหวน—ออกแบบมาโดยเฉพาะสำหรับการสลับกระแสโหลด อุปกรณ์นี้ได้รับการออกแบบมาอย่างเหมาะสมสำหรับการทำงานของเครือข่ายวงแหวน ไม่จำเป็นต้องใช้ความสามารถในการตัดกระแสไฟสูงซึ่งมักเกี่ยวข้องกับเซอร์กิตเบรกเกอร์ สำหรับสถานการณ์เครือข่ายวงแหวนทั่วไป ความสามารถก็เพียงพอแล้ว ส่งผลให้ต้นทุนลดลงอย่างมาก

ความน่าเชื่อถือสูง: อัตราความล้มเหลวต่ำ—รับประกันการทำงานที่มีเสถียรภาพสูง อุปกรณ์นี้มีอัตราความล้มเหลวต่ำเป็นพิเศษ ซึ่งต่ำกว่าสวิตช์โหลดมาตรฐานประมาณ 30% สวิตช์ซัลเฟอร์เฮกซาฟลูออไรด์ FLN36 ได้รับการดัดแปลงอย่างสมบูรณ์แบบสำหรับสภาพแวดล้อมเครือข่ายวงแหวน ให้ความอุ่นใจและขจัดความกังวลเกี่ยวกับความล้มเหลวของอุปกรณ์

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดทางวิศวกรรมที่มีความแม่นยำ

1. กลไกการทำงานของสปริง: นำเสนอกลไกการทำงานของสปริงที่เชื่อถือได้ ซึ่งรับประกันการเปิดและปิดที่เชื่อถือได้ ความเร็วในการสลับที่รวดเร็ว และอัตราความล้มเหลวต่ำ

2. โครงสร้างที่ปิดสนิท: ใช้การออกแบบที่ปิดสนิทโดยใช้ฉนวนก๊าซ SF6 โครงสร้างที่ไม่ต้องบำรุงรักษานี้ไม่จำเป็นต้องบำรุงรักษาตามปกติ

3. การเชื่อมต่อแบบ "ห้าการป้องกัน": มาพร้อมกับระบบเชื่อมต่อแบบ "ห้าการป้องกัน" เพื่อป้องกันข้อผิดพลาดในการปฏิบัติงาน และมั่นใจในความปลอดภัยของการดำเนินการสวิตชิ่งไฟฟ้าแรงสูง 10kV

4. การติดตั้งที่ได้มาตรฐาน: สวิตช์ซัลเฟอร์เฮกซาฟลูออไรด์ FLN36 ได้รับการออกแบบมาเพื่อการติดตั้งที่ได้มาตรฐาน ช่วยให้สามารถรวมเข้ากับ Ring Main Units (RMU) และกล่องแยกสายเคเบิลได้อย่างสะดวก

การประยุกต์ใช้ผลิตภัณฑ์

ริงยูนิตหลัก: อุปกรณ์สวิตชิ่งภายในยูนิตหลักของริง ซึ่งสามารถสร้างและทำลายกระแสโหลดได้

การกระจายไฟฟ้าแรงสูง: ระบบจำหน่ายไฟฟ้าแรงสูง 10kV สามารถสร้างและทำลายโหลดได้

วิศวกรรมเครือข่ายวงแหวน: โครงการโครงสร้างพื้นฐานเครือข่ายวงแหวนที่สามารถสร้างและทำลายโหลดได้

เลือกจูนเรย์การไฟฟ้า

ผลิตตามมาตรฐานแห่งชาติอย่างเข้มงวดสำหรับส่วนประกอบแรงดันไฟฟ้าสูงและต่ำ ทุกยูนิตผ่านการทดสอบการปิดผนึก การสลับ และความต้านทานแรงดันไฟฟ้าอย่างเข้มงวด เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพและปลอดภัย Junray Electrical นำเสนอตัวเลือกการปรับแต่งการทำงาน ซึ่งช่วยให้คุณปรับแต่งสวิตช์ FLN36 Sulfur Hexafluoride สุดพิเศษให้ตรงตามความต้องการของเครือข่ายวงแหวนของคุณโดยเฉพาะ เพื่อให้มั่นใจว่าเข้ากันได้อย่างลงตัวกับยูนิตหลักของวงแหวนและกล่องสาขาของคุณ

กรณีศึกษาการติดตั้งเพิ่ม

I. ภาพรวมโครงการ

โครงการนี้เกี่ยวข้องกับการอัปเกรดและปรับปรุงหน่วยหลัก (RMU) ของเครือข่ายการกระจาย 10kV ที่เก่าแก่ซึ่งให้บริการพื้นที่ที่อยู่อาศัยในท้องถิ่นและร้านค้าริมถนน สวิตช์หยุดโหลดที่สร้างก๊าซและเติมน้ำมันแบบเดิมที่มีอยู่ให้บริการมาเป็นเวลานานและประสบปัญหาต่างๆ เช่น อายุของฉนวน เสียงการทำงานที่ผิดปกติ ความสามารถในการดับอาร์กที่ไม่ดี ความไวต่อการพังทลายที่เกิดจากความชื้น และการไม่สามารถสวิตช์ได้อย่างน่าเชื่อถือภายใต้โหลด ปัญหาในสถานที่รวมถึงการติดขัดของสวิตช์ การเสื่อมสภาพของฉนวน การคายประจุบางส่วน และการติดตามที่เกิดจากการควบแน่นภายในตู้ ปัญหาเหล่านี้ส่งผลกระทบต่อความปลอดภัยในระหว่างการขัดข้องในการบำรุงรักษา ขัดขวางการแยกข้อผิดพลาดที่มีประสิทธิภาพ ทำให้เกิดการหยุดชะงักของพลังงานโดยไม่ได้วางแผนบ่อยครั้ง และส่งผลให้ความน่าเชื่อถือของแหล่งจ่ายไฟต่ำและความเสี่ยงในการปฏิบัติงานที่สำคัญ

เพื่อเพิ่มความเสถียรของเครือข่ายการกระจาย ขจัดอันตรายจากฉนวนที่เกี่ยวข้องกับสวิตช์เก่า และรองรับฟังก์ชันการแบ่งส่วนเครือข่ายวงแหวนและการเชื่อมต่อโครงข่าย ยูนิตจึงถูกแทนที่ด้วยสวิตช์หยุดโหลดสามตำแหน่ง FLN36-12 ภายในอาคาร SF6 สวิตช์เหล่านี้ทำหน้าที่เป็นส่วนประกอบควบคุมหลักของ 10kV RMU ช่วยให้สามารถสลับกระแสโหลดได้อย่างปลอดภัย การต่อสายดินที่เชื่อถือได้ และการแยกส่วนที่แม่นยำ ตรงตามข้อกำหนดการปฏิบัติงานของการกำหนดค่าเครือข่ายวงแหวนในเมืองมาตรฐาน

ครั้งที่สอง ปัญหาก่อนการปรับปรุงใหม่

ประสิทธิภาพของฉนวนไม่ดีและอันตรายหลายประการ: สวิตช์เติมน้ำมันและสวิตช์สร้างก๊าซแบบเดิมใช้สื่อฉนวนที่ล้าสมัย การทำงานในระยะยาวนำไปสู่การดูดซับความชื้น การเสื่อมสภาพ และการคายประจุบางส่วนอย่างรุนแรง ทำให้เกิดความเสี่ยงสูงที่จะเกิดการพังทลายแบบเฟสต่อเฟสและความผิดพลาดจากการลัดวงจรภายใน

ความสามารถในการสลับโหลดที่อ่อนแอ: ความสามารถในการดับอาร์กที่ไม่เพียงพอ หมายความว่ากระแสโหลดที่สลับมักทำให้เกิดอาร์คและการพังทลายของหน้าสัมผัส และไม่สามารถตอบสนองความต้องการของการดำเนินการสลับเครือข่ายวงแหวนบ่อยครั้ง

ขาดโครงสร้างสามตำแหน่งที่ได้มาตรฐานและการบำรุงรักษาที่ไม่ปลอดภัย: หน่วยขาดฟังก์ชันการแยกและการต่อสายดินแบบบูรณาการ การต่อสายดินระหว่างการบำรุงรักษาไม่น่าเชื่อถือ ทำให้เกิดความเสี่ยงในการบำรุงรักษาแบบเรียลไทม์หรือการสัมผัสโดยไม่ได้ตั้งใจ

การประสานทางกลไม่เพียงพอและเสี่ยงต่อการทำงานผิดพลาด: การไม่มีคุณสมบัติป้องกันการทำงานผิดพลาดทำให้เกิดความเสี่ยงด้านความปลอดภัยที่ร้ายแรง เช่น การปิดสวิตช์ขณะโหลดหรือการทำงานของสวิตช์กราวด์ไม่ถูกต้อง

ปริมาณงานบำรุงรักษาและอัตราความล้มเหลวสูง: จำเป็นต้องมีการตรวจสอบระดับน้ำมันและการเสื่อมสภาพของส่วนประกอบที่สร้างก๊าซเป็นประจำ ชิ้นส่วนสึกหรออย่างรวดเร็ว ส่งผลให้ต้นทุน O&M สูง และความเสถียรของแหล่งจ่ายไฟไม่ดี

ที่สาม แผนการกำหนดค่าอุปกรณ์

ตามมาตรฐานแหล่งจ่ายไฟหลักของวงแหวนเครือข่ายการกระจายในเมือง 10kV และข้อกำหนด State Grid สำหรับอุปกรณ์กระจาย ยูนิตหลักของวงแหวน (RMU) ได้รับการติดตั้งสวิตช์แบ่งโหลดสามตำแหน่ง FLN36-12D SF6 อย่างสม่ำเสมอ สวิตช์เหล่านี้มีโครงสร้างแบบรวมที่รวมฟังก์ชันการปิด การเปิด และการต่อสายดิน เข้ากับระบบประสานทางกลที่ครอบคลุม ออกแบบมาสำหรับตู้ XGN15-12 RMU ซึ่งตรงตามข้อกำหนดสำหรับการแบ่งส่วน การเชื่อมต่อโครงข่าย และการใช้งานแหล่งจ่ายไฟที่เทอร์มินัล

พารามิเตอร์อุปกรณ์หลัก

รุ่นอุปกรณ์: FLN36-12D สวิตช์หยุดโหลด SF6 แรงดันสูงในร่ม

แรงดันไฟฟ้า: 12kV (เหมาะสำหรับเครือข่ายการกระจาย 10kV)

พิกัดกระแส: 630A (ตรงตามข้อกำหนดกระแสโหลดสูงสุดสำหรับเครือข่ายวงแหวน)

ฉนวนกลาง: ก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ที่มีความบริสุทธิ์สูง (SF6) มีความเป็นฉนวนสูงและประสิทธิภาพในการดับเพลิงที่ดีเยี่ยม

การออกแบบโครงสร้าง: การออกแบบสามตำแหน่งแบบบูรณาการ (การปิด การเปิด/การแยก และการต่อสายดิน)

ฟังก์ชั่นการทำงาน: การสลับโหลด การแยกโหลด และการต่อสายดินที่เชื่อถือได้สำหรับการบำรุงรักษา

การกำหนดค่าที่เชื่อมต่อกัน: ระบบเชื่อมต่อแบบกลไก "ห้าป้องกัน" ที่ครอบคลุม ป้องกันการปิดสวิตช์กราวด์ขณะโหลด การเปิดตู้ขณะจ่ายไฟ และการดำเนินการสวิตช์โดยไม่ตั้งใจ

ลักษณะการทำงาน: โครงสร้างที่ปิดสนิท การทำงานของแรงดันบวกเล็กน้อย ไม่ต้องบำรุงรักษา ทนความชื้น และทนต่อการควบแน่น

IV. จุดเด่นด้านการก่อสร้างและการใช้งาน

ฉนวนก๊าซ SF6 พร้อมประสิทธิภาพการเป็นฉนวนที่เหนือกว่า: ใช้ก๊าซ SF6 ที่มีความบริสุทธิ์สูง ความสามารถในการเป็นฉนวนและการดับอาร์คนั้นเหนือกว่าสวิตช์ที่เติมน้ำมันหรือสร้างก๊าซรุ่นเก่า ซึ่งช่วยขจัดความเสี่ยงที่เกี่ยวข้องกับความชื้น การควบแน่น และการสลายตามผิวฉนวนได้อย่างมีประสิทธิภาพ

การออกแบบสามตำแหน่งแบบบูรณาการทำให้มั่นใจในความปลอดภัยในการบำรุงรักษา: การเปิดสวิตช์โดยอัตโนมัติจะทำให้สามารถแยกได้ การต่อสายดินมีความน่าเชื่อถือและตรวจสอบได้ด้วยสายตา การป้องกันการต่อสายดินมีประสิทธิภาพเต็มที่ในระหว่างการบำรุงรักษา ช่วยลดความเสี่ยงจากแรงดันไฟฟ้าตกค้างหรือการทำงานโดยไม่ได้ตั้งใจ

การประสานทางกล "การป้องกันห้าประการ" เพื่อการทำงานที่ปราศจากข้อผิดพลาด: การบังคับประสานทางกลในตัวด้วยตรรกะที่เข้มงวดจะป้องกันข้อผิดพลาดในการปฏิบัติงานที่สำคัญทั้งหมดในระดับกายภาพ

การสลับโหลดบ่อยครั้งและความเข้ากันได้ของเครือข่ายวงแหวน: ประสิทธิภาพการดับเพลิงที่ยอดเยี่ยมรองรับการสลับโหลดตามปกติและการถ่ายโอนพลังงานของเครือข่ายวงแหวน ตอบสนองความต้องการการจัดส่งที่ยืดหยุ่นของเครือข่ายการกระจายสินค้าในเมือง ปิดผนึกอย่างสมบูรณ์ ไม่ต้องบำรุงรักษา และต้องการ O&M น้อยที่สุด: ตู้มีการออกแบบที่ปิดผนึกและมีแรงดันบวกเล็กน้อยพร้อมอัตราการรั่วไหลของก๊าซต่ำมาก ไม่จำเป็นต้องเติมแก๊สบ่อยๆ หรือถอดชิ้นส่วนเป็นระยะๆ เพื่อการบำรุงรักษา จึงมั่นใจได้ถึงการทำงานที่มั่นคงในระยะยาว

V. ผลการดำเนินงานหลังการปรับปรุงเพิ่มเติม

ขจัดอันตรายจากฉนวนโดยสิ้นเชิง: ตัวกลางฉนวน SF6 ที่แข็งแกร่งป้องกันปัญหาต่างๆ เช่น การคายประจุบางส่วน การติดตามที่เกิดจากการควบแน่น และการพังทลายของเฟสต่อเฟส ทำให้มั่นใจได้ว่าระดับฉนวนของอุปกรณ์ยังคงมีเสถียรภาพและเป็นไปตามข้อกำหนดในระยะยาว

การสลับเครือข่ายวงแหวนที่ยืดหยุ่นและเชื่อถือได้: การสลับออนโหลดที่ราบรื่นโดยไม่เกิดการอาร์คหรือการกัดเซาะของหน้าสัมผัส ช่วยให้มั่นใจได้ถึงการดำเนินการจัดส่งและถ่ายโอนโหลดของเครือข่ายการกระจายที่ปลอดภัยและเสถียร

ขั้นตอนการบำรุงรักษาที่ปลอดภัยและได้มาตรฐาน: ระบบแยกสามตำแหน่งและระบบสายดินที่เชื่อถือได้ช่วยให้มั่นใจว่าสภาวะการบำรุงรักษาจะเป็นไปตามกฎระเบียบด้านความปลอดภัยโดยสมบูรณ์ ช่วยขจัดความเสี่ยงที่เกี่ยวข้องกับการทำงานแบบมีสายดิน

อุปกรณ์ไม่ต้องบำรุงรักษาซึ่งมีอัตราความล้มเหลวต่ำมาก: ไม่จำเป็นต้องบำรุงรักษาตามปกติหรือเติมแก๊สหลังการทดสอบเดินเครื่อง ไม่มีการเสื่อมสภาพเนื่องจากอายุ และอุปกรณ์ยังคงรักษาอัตราความสมบูรณ์ในการปฏิบัติงานได้ 100%

ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟอย่างมีนัยสำคัญ: ขจัดความเสี่ยงไฟฟ้าดับที่เกิดจากข้อบกพร่องของอุปกรณ์ ช่วยให้สามารถแยกข้อผิดพลาดได้อย่างรวดเร็วและถ่ายโอนโหลดได้อย่างมีประสิทธิภาพ ลดระยะเวลาการหยุดทำงานของลูกค้าลงอย่างมาก และรับประกันการยอมรับที่ประสบความสำเร็จภายใต้เกณฑ์มาตรฐานเครือข่ายการกระจาย State Grid

วี. สรุปกรณี

สวิตช์ตัดโหลด FLN36-12 SF6 เป็นส่วนประกอบหลักที่เป็นมาตรฐานสำหรับยูนิตหลักวงแหวน 10kV (RMU) สถานีย่อยแบบกล่อง เครือข่ายการจ่ายไฟในเขตเมือง และระบบจำหน่ายไฟฟ้าในที่พักอาศัย ใช้เป็นหลักสำหรับการสลับโหลดบ่อยๆ การแบ่งส่วนและการเชื่อมต่อสาย การแยกข้อผิดพลาด และการต่อสายดินเพื่อการบำรุงรักษา ข้อได้เปรียบที่สำคัญ ได้แก่ ฉนวน SF6 ที่เหนือกว่า การออกแบบสามตำแหน่งแบบบูรณาการ การประสาน "การป้องกันห้าประการ" ลักษณะที่ไม่ต้องบำรุงรักษา และความสามารถในการสลับออนโหลด สวิตช์แบ่งโหลดต่างจากเซอร์กิตเบรกเกอร์ตรงที่จัดการการสลับโหลดและการแยกโหลดตามปกติ แทนที่จะขัดจังหวะข้อผิดพลาดของการลัดวงจร ทำให้อุปกรณ์สวิตชิ่งหลักมีความปลอดภัย เสถียร และคุ้มค่าภายในระบบกระจายพลังงานของเครือข่ายวงแหวน
