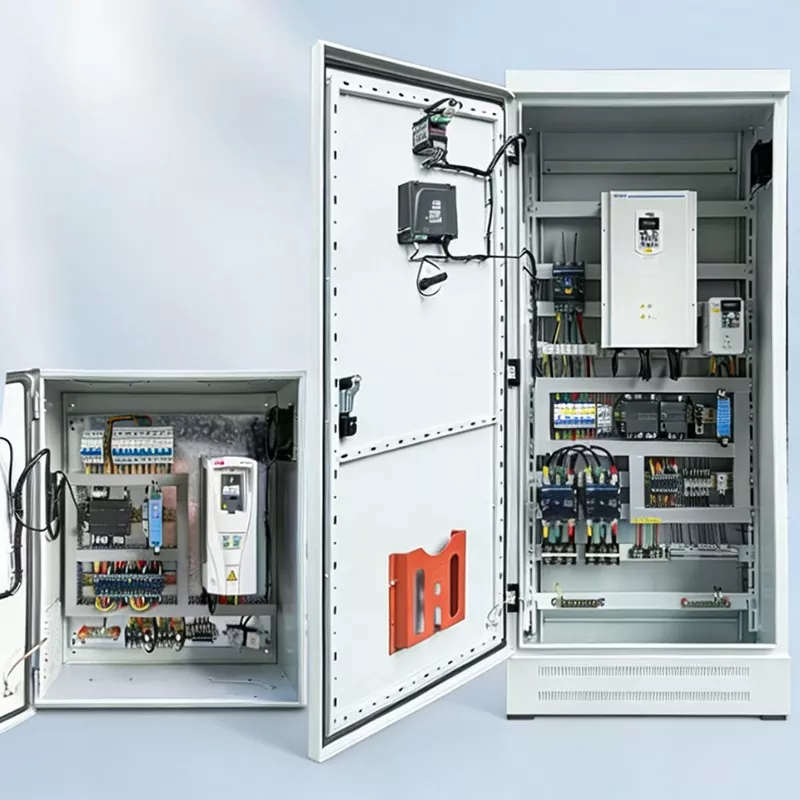

ตู้ควบคุมความถี่ตัวแปร

ตู้ควบคุมความถี่ตัวแปรไฟฟ้าของ Junray เป็นโซลูชันควบคุมความเร็วมอเตอร์อัจฉริยะที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานในอุตสาหกรรมและเทศบาลที่ต้องการการควบคุมการไหล แรงดัน หรือความเร็วที่แม่นยำ ด้วยการปรับความเร็วมอเตอร์โดยอัตโนมัติตามสภาวะโหลดจริง จึงช่วยประหยัดพลังงานได้ 30% ถึง 50% เมื่อเทียบกับการทำงานด้วยความถี่คงที่ คุณสมบัติต่างๆ ได้แก่ การควบคุมความเร็วแบบไม่ต่อเนื่อง 0-50Hz, การควบคุมอัตโนมัติแบบวงปิด PID สำหรับแรงดันคงที่หรือการไหลคงที่, การสตาร์ท/หยุดอย่างนุ่มนวลเพื่อกำจัดแรงกระแทกทางกลและค้อนน้ำ, โหมดสำรอง VFD/ความถี่หลักที่สลับได้ และการป้องกันโอเวอร์โหลด กระแสไฟเกิน แรงดันไฟเกิน และแรงดันตกที่ครอบคลุม เหมาะสำหรับปั๊มน้ำ พัดลม เครื่องอัดอากาศ สายพานลำเลียง และมอเตอร์อุตสาหกรรมต่างๆ ในโรงงานผลิต โรงบำบัดน้ำเสีย ระบบ HVAC และระบบอัตโนมัติในอาคาร ช่วงกำลังพิกัดตั้งแต่ 0.75kW ถึง 500kW พร้อมการป้องกัน IP40 รองรับการติดตั้งทั้งแบบตั้งพื้นและติดผนัง ออกแบบมาเพื่อการทำงานต่อเนื่องตลอด 24 ชั่วโมงทุกวันในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

ข้อดีหลักของตู้ควบคุมความถี่แบบแปรผัน

การควบคุมความเร็วอัจฉริยะ: สามารถปรับความเร็วมอเตอร์โดยอัตโนมัติตามการเปลี่ยนแปลงโหลด ตัวอย่างเช่น สำหรับปั๊มน้ำ เมื่อการใช้น้ำต่ำ ความเร็วจะลดลงโดยอัตโนมัติเพื่อหลีกเลี่ยงการทำงานเต็มโหลดอย่างต่อเนื่อง และปรับให้เข้ากับโหลดที่ผันผวนได้อย่างสมบูรณ์แบบ

การประหยัดพลังงานและการลดต้นทุน: เมื่อเทียบกับการทำงานที่ความถี่คงที่ จะสามารถประหยัดค่าไฟฟ้าได้ 30%-50% สำหรับอุปกรณ์ เช่น ปั๊มน้ำและพัดลมที่ทำงานอย่างต่อเนื่อง ตลอดทั้งปีจะช่วยประหยัดค่าไฟฟ้าได้หลายพันหรือหลายหมื่นดอลลาร์ ผลประโยชน์ระยะยาวมีสูงมาก

Soft Start: ฟังก์ชั่นการปกป้องมอเตอร์ระหว่างการสตาร์ทแบบนุ่มนวล เมื่อสตาร์ท กระแสจะค่อยๆ เพิ่มขึ้นโดยไม่มีกระแสสตาร์ทขนาดใหญ่ที่มีความถี่คงที่ ซึ่งจะไม่สร้างความเสียหายให้กับมอเตอร์หรือส่งผลกระทบต่อโครงข่ายไฟฟ้า ซึ่งจะช่วยยืดอายุการใช้งานของมอเตอร์ได้อย่างมาก

การป้องกันหลายรายการ: การป้องกันโอเวอร์โหลด กระแสไฟเกิน แรงดันไฟเกิน และแรงดันตกที่เสถียรและเชื่อถือได้ เมื่อมอเตอร์ทำงานผิดปกติ มอเตอร์จะหยุดโดยอัตโนมัติ เพื่อปกป้องมอเตอร์และโมดูลการแปลงความถี่ ป้องกันความเสียหายของอุปกรณ์ และรับประกันความเสถียรและความน่าเชื่อถือ

การควบคุมระยะไกล: การตรวจสอบอัจฉริยะรองรับการควบคุมระยะไกลและการตรวจสอบอัจฉริยะ สามารถปรับความเร็ว ดูข้อมูลการทำงาน และหลีกเลี่ยงการทำงานนอกสถานที่ได้จากระยะไกล ทำให้การจัดการสะดวกยิ่งขึ้น

ข้อมูลจำเพาะทางเทคนิค

การแสดงฝีมืออย่างละเอียด

1. โมดูลความถี่ตัวแปร: โมดูลความถี่ตัวแปรคุณภาพสูงพร้อมการควบคุมความเร็วที่แม่นยำและการทำงานที่เสถียร

2. ฟังก์ชั่นสตาร์ทแบบนุ่มนวล: สตาร์ทแบบนุ่มนวล ลดกระแสสตาร์ท และปกป้องมอเตอร์

3. การป้องกันหลายแบบ: การโอเวอร์โหลด, กระแสเกิน, แรงดันไฟเกินและการป้องกันแรงดันตก, ทำให้มั่นใจได้ถึงเสถียรภาพและความน่าเชื่อถือ;

4. การออกแบบการกระจายความร้อนและการระบายอากาศ: ตู้ควบคุมความถี่แบบแปรผันมีช่องกระจายความร้อนเฉพาะซึ่งสามารถขจัดความร้อนในการทำงานได้อย่างรวดเร็วและรับประกันการทำงานที่มั่นคงของโมดูลความถี่ตัวแปร

5. กระบวนการเดินสายไฟมาตรฐาน: การแยกสายไฟและสายสัญญาณ การเดินสายแนวนอนและแนวตั้ง อำนวยความสะดวกในการบำรุงรักษาและรับประกันความปลอดภัยและมาตรฐาน

สถานการณ์การใช้งาน

ตู้ควบคุมความถี่ตัวแปรสามารถใช้งานได้อย่างกว้างขวางและสามารถใช้ได้ในสถานการณ์ต่างๆ:

การควบคุมปั๊มน้ำ: การควบคุมความเร็วความถี่ตัวแปรสำหรับปั๊มจ่ายน้ำและปั๊มน้ำเสีย ช่วยให้ประหยัดพลังงานและลดการใช้

การควบคุมพัดลม: การควบคุมความเร็วความถี่ตัวแปรสำหรับพัดลมและเครื่องช่วยหายใจ ช่วยให้ประหยัดพลังงานและลดการบริโภค

เครื่องอัดอากาศ: การควบคุมความถี่ตัวแปรสำหรับเครื่องอัดอากาศ ประหยัดพลังงานและลดการบริโภค

สายพานลำเลียง: การควบคุมความเร็วความถี่ตัวแปรสำหรับสายพานลำเลียง การปรับความเร็ว

มอเตอร์อุตสาหกรรมอื่นๆ: มอเตอร์อุตสาหกรรมต่างๆ ที่ต้องการการควบคุมความเร็ว

ภาพรวมโครงการติดตั้งเพิ่ม

I. ประวัติโครงการ

โครงการนี้เกี่ยวข้องกับการยกระดับการประหยัดพลังงานของโรงบำบัดน้ำเสียชุมชนขนาดใหญ่ อุปกรณ์หลักของโรงงานประกอบด้วยเครื่องเป่าลมแบบ Roots สำหรับการเติมอากาศ ปั๊มสูบสิ่งปฏิกูล และชุดปั๊มส่งคืน เดิมที อุปกรณ์ทั้งหมดอาศัยวิธีการสตาร์ทแบบออนไลน์โดยตรงหรือแบบสตาร์เดลต้า และใช้การควบคุมปริมาณวาล์วเพื่อควบคุมการไหล อุปกรณ์ทำงานอย่างต่อเนื่องด้วยความเร็วเต็มคงที่ ส่งผลให้เกิดไฟกระชากในการสตาร์ทเครื่องอย่างมาก ไม่สามารถปรับแรงดันน้ำหรือการไหลของอากาศได้ และสิ้นเปลืองพลังงานอย่างรุนแรง นอกจากนี้ ระบบยังประสบปัญหาจากค้อนน้ำในท่อ เสียงของพัดลมและแรงสั่นสะเทือนที่มากเกินไป อัตราความล้มเหลวของอุปกรณ์ที่สูง และต้นทุน O&M จำนวนมาก

เพื่อให้บรรลุการควบคุมความเร็วแบบไร้ขั้นตอน แรงดันและการไหลคงที่ การจ่ายพลังงานตามความต้องการ และลดการใช้พลังงาน จึงมีการปรับปรุงโบลเวอร์และปั๊มกำลังสูงของโรงงานอย่างครอบคลุม ตู้ควบคุมไดรฟ์ความถี่แปรผันอัจฉริยะ (VFD) ได้รับการติดตั้งทั่วทั้งบอร์ด โดยเชื่อมโยงกับระบบควบคุมกลาง PLC สำหรับการปรับความเร็วอัตโนมัติ ดังนั้นจึงรับประกันการทำงานของโรงงานที่ชาญฉลาด ประหยัดพลังงาน และมีเสถียรภาพ

ครั้งที่สอง ปัญหาก่อนการปรับปรุงใหม่

การสูญเสียพลังงานมากเกินไป: การทำงานด้วยความเร็วคงที่ที่ความถี่ของสายทำให้อุปกรณ์ทำงานที่โหลดเต็มที่ โดยไม่คำนึงถึงคุณภาพน้ำหรือปริมาตรจริง ส่งผลให้เกิดการสิ้นเปลืองพลังงานสูงในช่วงที่มีโหลดต่ำ

กระแสไฟกระชากขณะสตาร์ทเครื่องสูง: การสตาร์ทแบบสตาร์-เดลต้าทำให้เกิดการกระแทกทางกล มักส่งผลให้เกิดความผันผวนของแรงดันไฟฟ้ากริด ความเสียหายทางกล และความล้มเหลวของตลับลูกปืนและข้อต่อก่อนเวลาอันควร

ความแม่นยำในการควบคุมกระบวนการไม่ดี: การไหลของอากาศและแรงดันน้ำถูกควบคุมโดยการควบคุมปริมาณวาล์วแบบแมนนวล ส่งผลให้เกิดความล่าช้าและความแม่นยำต่ำ ส่งผลให้ระดับออกซิเจนละลายน้ำในถังชีวเคมีไม่เสถียรและประสิทธิภาพการบำบัดน้ำเสียไม่สอดคล้องกัน

ค้อนน้ำ การสั่นสะเทือน และเสียงรบกวนที่รุนแรง: การเปิดและปิดเครื่องอย่างรวดเร็วที่ความถี่สายทำให้เกิดผลกระทบของค้อนน้ำอย่างมีนัยสำคัญ ส่งผลให้ท่อหลวมหรือรั่ว ในขณะที่การสั่นสะเทือนของพัดลมและเสียงรบกวนเกินขีดจำกัดที่อนุญาต

อายุการใช้งานอุปกรณ์สั้นและการบำรุงรักษาบ่อยครั้ง: การทำงานที่ความเร็วสูงในระยะยาวพร้อมแรงกระแทกทางกลเร่งการสึกหรอของมอเตอร์ ตัวปั๊ม และโบลเวอร์ ส่งผลให้ค่าซ่อมและเปลี่ยนทดแทนรายปีสูง และการหยุดชะงักของการผลิตเนื่องจากการหยุดทำงาน

ที่สาม แผนการกำหนดค่าอุปกรณ์

จากลักษณะเฉพาะการรับน้ำหนักของโบลเวอร์และปั๊มของโรงงาน ตลอดจนข้อกำหนดในการประหยัดพลังงาน ตู้ควบคุม VFD อัจฉริยะแบบกำหนดเองได้รับการติดตั้งที่ไซต์งาน ตู้เหล่านี้รองรับการกำหนดค่าการควบคุมแบบ "หนึ่งต่อหนึ่ง" และ "หนึ่งต่อกลุ่ม" และมีการควบคุมแรงดัน/การไหลคงที่อัตโนมัติตาม PID การบูรณาการระบบควบคุมส่วนกลาง และการสลับระหว่างการทำงานความถี่สายและความถี่ตัวแปรได้อย่างราบรื่น ทำให้มั่นใจได้ถึงความเหมาะสมสำหรับการดำเนินงานกระบวนการต่อเนื่องตลอด 24 ชั่วโมง ข้อมูลจำเพาะของอุปกรณ์หลัก

ประเภทอุปกรณ์: ตู้ควบคุมความถี่ตัวแปรอัจฉริยะแรงดันต่ำ (เฉพาะสำหรับพัดลม/ปั๊ม)

ระบบที่ใช้ร่วมกัน: ระบบจำหน่ายไฟฟ้าแรงดันต่ำ AC สามเฟส 380V

กำลังควบคุม: 15kW–75kW (การจับคู่แบบลำดับชั้นสำหรับชุดปั๊มและอุปกรณ์พัดลมต่างๆ)

วิธีการควบคุมความเร็ว: 0-50Hz การควบคุมความเร็วที่ราบรื่นแบบไม่มีขั้นตอน; การปรับอัตโนมัติแบบวงปิดอัจฉริยะ PID

โหมดการทำงาน: สลับได้ระหว่างโหมด VFD อัตโนมัติ, VFD แบบแมนนวล และโหมดสำรองความถี่หลัก (บายพาส)

ฟังก์ชันประสาน: รองรับการสื่อสารควบคุมส่วนกลาง PLC, เครือข่ายระยะไกล RS-485, การอัพโหลดข้อมูล และการเริ่ม/หยุดอัตโนมัติ

ฟังก์ชั่นการป้องกัน: แรงดันไฟฟ้าเกิน, แรงดันต่ำ, กระแสเกิน, โอเวอร์โหลด, การสูญเสียเฟส, ความร้อนสูงเกินไป, การลัดวงจร และการป้องกันแผงลอย

ฟังก์ชันเสริม: การสตาร์ท/หยุดแบบนุ่มนวล (ไม่มีการกระแทก), การบันทึกข้อผิดพลาด, การตอบรับสัญญาณเตือน และการสลับฉุกเฉินความถี่หลัก

IV. จุดเด่นของชุดติดตั้งเพิ่ม

การควบคุมความเร็วตามความต้องการเพื่อประสิทธิภาพการใช้พลังงานสูงสุด: ปรับความเร็วในการหมุนโดยอัตโนมัติตามอัตราการไหลที่ไหลเข้าและข้อมูลออกซิเจนที่ละลายในถังชีวเคมี ทำงานที่ความถี่ต่ำในระหว่างช่วงโหลดต่ำ ช่วยขจัดการสิ้นเปลืองพลังงานที่เกี่ยวข้องกับการทำงานของความถี่หลักเต็มความเร็วคงที่

สตาร์ทแบบนุ่มนวลไร้แรงกระแทก: เร่งความเร็วได้อย่างราบรื่นจาก 0 Hz โดยไม่มีกระแสไหลเข้า ขจัดความผันผวนของกริด แรงกระแทกทางกล และค้อนน้ำในท่อ ดังนั้นจึงช่วยปกป้องมอเตอร์และโครงสร้างพื้นฐานของท่อ

การควบคุมกระบวนการที่แม่นยำและมีเสถียรภาพ: การควบคุมแบบวงปิด PID ช่วยให้มั่นใจได้ถึงแรงดันและการไหลที่มั่นคง รักษาการไหลของอากาศและแรงดันน้ำให้คงที่ รักษาสภาวะการบำบัดทางชีวเคมีให้คงที่ และปรับปรุงอัตราการปฏิบัติตามข้อกำหนดของน้ำเสียที่ผ่านการบำบัดอย่างมีนัยสำคัญ

การสำรองข้อมูลแบบสองโหมด (เมน/VFD): การสลับไปใช้ความถี่หลักเพียงสัมผัสเดียวในกรณีที่เกิดข้อผิดพลาด VFD จะป้องกันการหยุดทำงานและรับประกันการทำงานอย่างต่อเนื่องของโรงบำบัดน้ำเสีย

O&M ระยะไกลอัจฉริยะ: ผสานรวมกับระบบควบคุมส่วนกลางของโรงงานสำหรับการตรวจสอบพารามิเตอร์การทำงานและการแจ้งเตือนข้อผิดพลาดแบบเรียลไทม์ ลดความจำเป็นในการตรวจสอบด้วยตนเองและเปิดใช้งานการจัดการอัจฉริยะแบบไร้คนควบคุม

V. ผลการดำเนินงานหลังการปรับปรุงใหม่

การประหยัดพลังงานอย่างมีนัยสำคัญ: อุปกรณ์จะลดความถี่โดยอัตโนมัติตามโหลด ทำให้บรรลุอัตราการประหยัดไฟฟ้าโดยรวมที่ 30%–40% และลดต้นทุนค่าไฟฟ้าในการผลิตรายเดือนลงอย่างมาก

อายุการใช้งานของอุปกรณ์ที่ยาวนานขึ้น: การสตาร์ท/หยุดแบบนุ่มนวลโดยปราศจากแรงกระแทกและการทำงานที่ความเร็วต่ำที่ราบรื่นช่วยลดการสึกหรอของมอเตอร์ แบริ่ง และเครือข่ายท่อได้อย่างมาก ทำให้อัตราความล้มเหลวของอุปกรณ์ลดลงกว่า 80% ประสิทธิภาพและการปฏิบัติตามข้อกำหนดของกระบวนการที่เสถียร: แรงดันน้ำและการไหลของอากาศคงที่และสามารถควบคุมได้ เพิ่มความเสถียรของกระบวนการบำบัดน้ำเสีย และรับประกันคุณภาพน้ำทิ้งที่ตรงตามมาตรฐานอย่างสม่ำเสมอ ขณะเดียวกันก็หลีกเลี่ยงความเสี่ยงที่เกี่ยวข้องกับความผันผวนของกระบวนการ

ปรับปรุงความเสถียรของโครงข่ายไฟฟ้า: กำจัดไฟกระชากสตาร์ทอัพที่มีกระแสสูง รับประกันแรงดันไฟฟ้าบัสบาร์ที่เสถียรโดยไม่มีแรงดันไฟฟ้าตกทันทีหรือการสะดุดของเซอร์กิตเบรกเกอร์อัปสตรีม

ลดต้นทุน O&M ลงอย่างมาก: มีอัตราความล้มเหลวของอุปกรณ์ต่ำและการสึกหรอน้อยที่สุด ทำให้ไม่จำเป็นต้องบำรุงรักษาบ่อยครั้ง ความสามารถในการตรวจสอบระยะไกลและการเตือนล่วงหน้าช่วยลดภาระงานด้วยตนเองสำหรับการดำเนินงานและการบำรุงรักษาได้อย่างมาก

วี. สรุปกรณี

ตู้ควบคุมความถี่แปรผันคือโซลูชันการควบคุมการประหยัดพลังงานที่เหมาะสมที่สุดสำหรับการใช้งานต่างๆ เช่น ปั๊มน้ำ พัดลม ระบบปรับอากาศส่วนกลาง สายการประกอบอุตสาหกรรม การจ่ายน้ำแรงดันคงที่ และการบำบัดน้ำเสีย เมื่อเปรียบเทียบกับวิธีสตาร์เดลต้าหรือวิธีสตาร์ทแบบนุ่มนวล มีข้อได้เปรียบที่สำคัญ เช่น การควบคุมความเร็วแบบไม่มีขั้นตอน การควบคุมกระบวนการที่แม่นยำ การประหยัดพลังงานได้มาก การสตาร์ทและการหยุดแบบนุ่มนวลโดยปราศจากแรงกระแทก และการบูรณาการระบบอัจฉริยะ พวกเขาไม่เพียงแต่แก้ไขความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับการเริ่มต้นใช้งานอุปกรณ์ แต่ยังเพิ่มประสิทธิภาพกระบวนการผลิตและลดต้นทุนค่าไฟฟ้า ทำให้สิ่งเหล่านี้เป็นมาตรฐานและเป็นส่วนประกอบที่จำเป็นสำหรับการปรับปรุงการประหยัดพลังงานในภาคอุตสาหกรรมและเทศบาล
