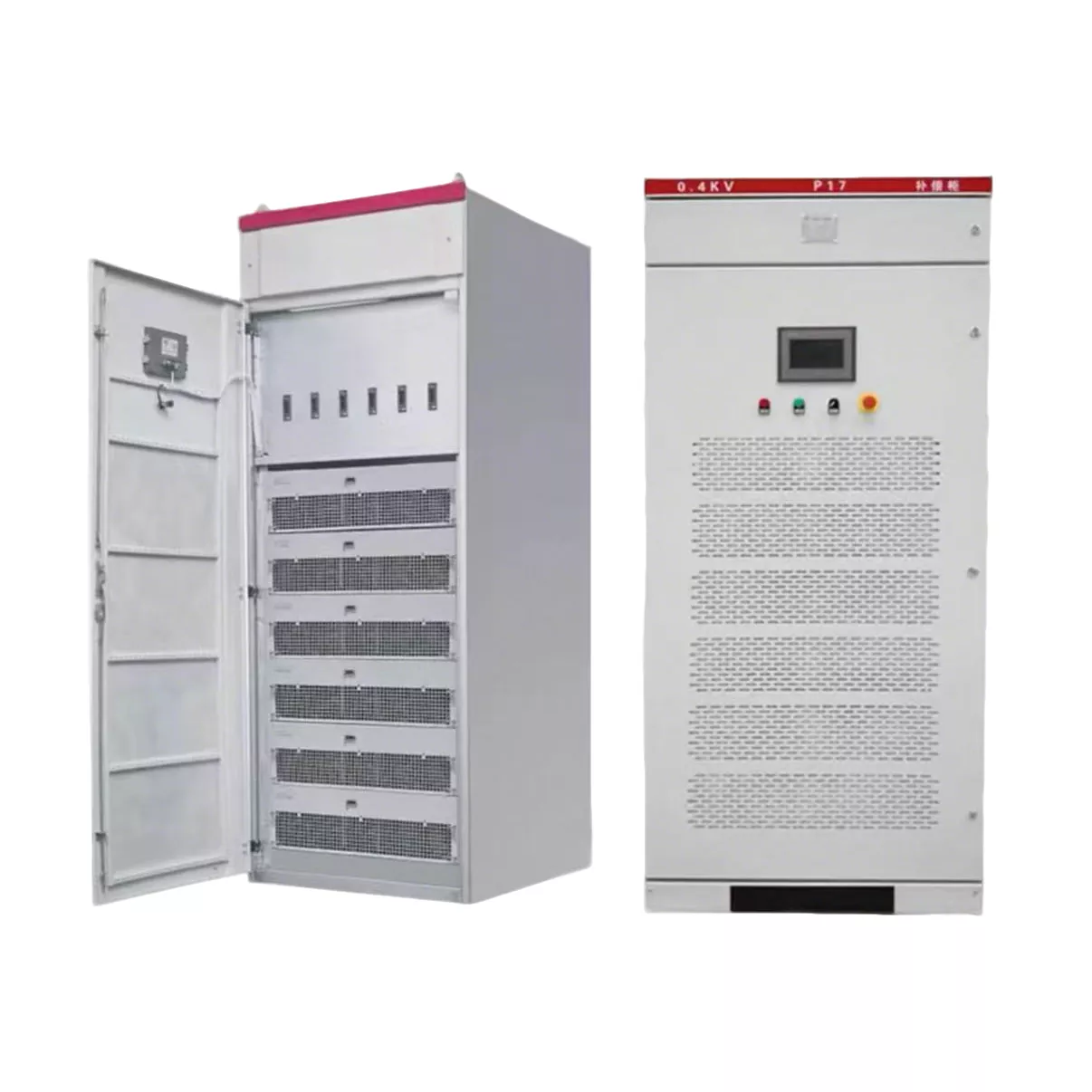

ตู้กรองไฟ APF Active

ตู้กรองพลังงานที่ใช้งานอยู่ของ Junray Electrical APF ได้รับการออกแบบมาเพื่อกำจัดมลพิษฮาร์มอนิกที่เกิดจากโหลดที่ไม่ใช่เชิงเส้น เช่น ไดรฟ์ความถี่แปรผัน วงจรเรียงกระแส และระบบ UPS ให้การชดเชยฮาร์มอนิกแบบเรียลไทม์ในลำดับฮาร์มอนิกที่ 2 ถึง 50 โดยบรรลุประสิทธิภาพการลดทอนที่ ≥95% และลดความผิดเพี้ยนฮาร์มอนิกรวม (THDi) ให้อยู่ภายในขีดจำกัดของมาตรฐาน GB/T 14549 และ IEEE 519 สิ่งนี้จะช่วยปกป้องหม้อแปลง สายเคเบิล ตัวเก็บประจุ และอุปกรณ์ดาวน์สตรีมที่มีความละเอียดอ่อนจากความร้อนสูงเกินไป การเสื่อมสภาพก่อนวัยอันควร หรือความล้มเหลว ตู้เป็นแบบตั้งพื้น ระดับ IP4X และสร้างมาพร้อมกับการป้องกันในตัวหลายรายการ รวมถึงการป้องกันแรงดันไฟเกิน แรงดันไฟตก กระแสไฟเกิน และอุณหภูมิเกิน เหมาะสำหรับโรงงานผลิต โรงงานเคมี ศูนย์ข้อมูล และโครงการโครงสร้างพื้นฐานขนาดใหญ่

เหตุใดโรงงานของคุณต้องการการจัดการแบบไดนามิกอย่างเร่งด่วน?

ด้วยการใช้โหลดที่ไม่ใช่เชิงเส้นอย่างแพร่หลาย เช่น ตัวแปลงความถี่และอุปกรณ์แก้ไข มลพิษทางฮาร์โมนิกของระบบส่งกำลังจึงมีความรุนแรงมากขึ้น สิ่งนี้ไม่เพียงแต่ทำให้หม้อแปลงร้อนเกินไปและเร่งการเสื่อมสภาพของสายเคเบิล แต่ยังอาจนำไปสู่การระเบิดของตัวเก็บประจุ การป้องกันรีเลย์ทำงานผิดปกติ และอุบัติเหตุร้ายแรงอื่นๆ ความสูญเสียทางเศรษฐกิจโดยตรงมากขึ้นมาจาก "ค่าปรับฮาร์มอนิก" ที่กำหนดโดยแผนกจ่ายไฟ ตัวกรองแบบพาสซีฟแบบดั้งเดิมสามารถกำหนดเป้าหมายเฉพาะความถี่ที่เฉพาะเจาะจงเท่านั้น และมีแนวโน้มที่จะสะท้อนกับอิมพีแดนซ์ของระบบ ทำให้เกิดมลภาวะทุติยภูมิ ตู้กรองพลังงานแบบแอคทีฟ APF ของเราใช้เทคโนโลยีการจัดการแบบไดนามิกขั้นสูง มันเหมือนกับ "เครื่องฟอก" สำหรับโครงข่ายไฟฟ้า ซึ่งมีความสามารถในการตรวจสอบรูปคลื่นของกระแสไฟฟ้าแบบเรียลไทม์ โดยจะระบุและสร้างกระแสชดเชยที่มีแอมพลิจูดเท่ากันและมีทิศทางตรงกันข้ามกับแอมพลิจูดฮาร์มอนิกโดยอัตโนมัติ วิธีการ "ใช้พิษเพื่อตอบโต้พิษ" นี้สามารถกำจัดผลกระทบของฮาร์โมนิคได้อย่างสมบูรณ์ ควบคุมอัตราการบิดเบือนฮาร์มอนิกรวมภายในช่วงมาตรฐานแห่งชาติ และช่วยให้คุณบอกลาค่าปรับและความเสี่ยงที่อุปกรณ์จะหมดไปโดยสิ้นเชิง

ข้อได้เปรียบหลัก

ค่านิยมหลักของตู้กรองพลังงานที่ใช้งานอยู่ของ APF นี้อยู่ที่ความสามารถในการตอบสนองไดนามิกสูงและเอฟเฟกต์การควบคุมที่มีความแม่นยำสูง ประการแรก มีความสามารถในการควบคุมฮาร์มอนิกแบบเต็มช่วง ซึ่งสามารถกรองฮาร์โมนิคได้มากกว่า 95% รวมถึงฮาร์โมนิคทั่วไปลำดับที่ 5 และ 7 ตลอดจนฮาร์โมนิกที่มีลำดับสูงกว่าตั้งแต่อันดับที่ 2 ถึง 50 ประการที่สอง ปรับปรุงคุณภาพไฟฟ้าอย่างมีนัยสำคัญโดยการควบคุมฮาร์โมนิค ลดการสูญเสียในสาย และเพิ่มอัตราโหลดที่มีประสิทธิภาพของหม้อแปลง ซึ่งเทียบเท่ากับการขยายความจุของหม้อแปลง ที่สำคัญกว่านั้น สามารถปกป้องอุปกรณ์ดาวน์สตรีมที่มีความละเอียดอ่อนได้อย่างมีประสิทธิภาพ ช่วยยืดอายุการใช้งานของมอเตอร์และตัวแปลงความถี่ สำหรับโรงงานหลายแห่ง การประหยัดไฟฟ้าและการหลีกเลี่ยงค่าปรับที่เกิดขึ้นในเดือนแรกหลังจากการติดตั้งอุปกรณ์นี้มักจะครอบคลุมต้นทุนอุปกรณ์เป็นส่วนใหญ่ ส่งผลให้ได้รับผลตอบแทนจากการลงทุนที่สูงมาก

ความมุ่งมั่นของ Junray Electrical

ในฐานะผู้ผลิตที่มีประสบการณ์และได้รับการรับรองระดับสากล เช่น ISO, CE และ CCC Junray Electrical ตระหนักดีถึงสภาพแวดล้อมทางอุตสาหกรรมที่เลวร้าย ตู้กรองพลังงานแบบแอคทีฟของ APF นี้ใช้การออกแบบแบบตั้งพื้นและมีระดับการป้องกัน IP4X เหมาะสำหรับสภาพแวดล้อมห้องกระจายสินค้าต่างๆ ภายในใช้โมดูลตัวกรองแอคทีฟ APF คุณภาพสูง ผสมผสานกับกำลังมาตรฐานและเทคนิคการแยกสายไฟแบบแยกกระแสไฟฟ้าอ่อน เพื่อให้มั่นใจถึงความเข้ากันได้ทางแม่เหล็กไฟฟ้าและความเสถียรของระบบ อุปกรณ์นี้มีความสามารถในการตรวจจับอัจฉริยะอันทรงพลัง ซึ่งสามารถปรับให้เข้ากับการเปลี่ยนแปลงโหลดได้โดยอัตโนมัติ โดยไม่ต้องปรับด้วยตนเองบ่อยๆ ในเวลาเดียวกัน เรามีกลไกการป้องกันในตัวหลายตัว เช่น การป้องกันแรงดันไฟฟ้าเกิน แรงดันตก กระแสเกิน และการป้องกันอุณหภูมิเกิน ในกรณีที่ระบบผิดปกติจะปิดเครื่องโดยอัตโนมัติและแจ้งเตือน การออกแบบการระบายความร้อนและการระบายอากาศโดยเฉพาะช่วยให้มั่นใจได้ว่าโมดูลจะยังคงสงบและมั่นคงแม้ในระหว่างการใช้งานที่มีภาระสูงเป็นระยะเวลานาน

สถานการณ์ที่ใช้กันอย่างแพร่หลาย

ตู้กรองพลังงานแบบ Active APF ของเราถูกนำมาใช้กันอย่างแพร่หลายในสถานที่ที่มีข้อกำหนดด้านคุณภาพไฟฟ้าที่สูงมาก สิ่งที่ขาดไม่ได้ในฐานะ "ผู้พิทักษ์โครงข่ายไฟฟ้า" ในโรงงานผลิตที่มีตัวแปลงความถี่จำนวนมาก โรงงานเคมีที่ติดตั้งอุปกรณ์แก้ไข และศูนย์ข้อมูลที่มีความหนาแน่นของข้อมูลสูง สำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่ ยังสามารถจัดการสัญญาณรบกวนฮาร์มอนิกที่เกิดจากอุปกรณ์ก่อสร้างได้อย่างมีประสิทธิภาพ การเลือก Junray Electrical หมายถึงการเลือกคู่ค้าที่เข้าใจเทคโนโลยีและให้ความสำคัญกับคุณภาพ เราให้บริการแบบครบวงจรตั้งแต่การคัดเลือก การติดตั้ง ไปจนถึงหลังการขาย เพื่อให้มั่นใจว่าระบบจำหน่ายไฟฟ้าของคุณจะอยู่ในสถานะที่เหมาะสมที่สุด

ข้อมูลจำเพาะทางเทคนิค

กรณีศึกษา

โครงการนี้เกี่ยวข้องกับโรงบำบัดน้ำเสียทุติยภูมิของเทศบาล โหลดที่สำคัญ ได้แก่ ปั๊มยกแบบไหลกลับ ปั๊มเติมอากาศ และอุปกรณ์บำบัดน้ำเสียจากตะกอน อุปกรณ์ทั้งหมดใช้ไดรฟ์ความถี่แปรผัน (VFD) และซอฟต์สตาร์ทเตอร์สำหรับการควบคุมความเร็ว ซึ่งแสดงถึงสถานการณ์ทั่วไปที่เกี่ยวข้องกับโหลดที่ไม่ใช่เชิงเส้นความเข้มสูง

ประเด็นที่ระบุ

ระบบจำหน่ายไฟฟ้าแรงดันต่ำเดิมของโรงงานติดตั้งเฉพาะธนาคารตัวเก็บประจุชดเชยพลังงานรีแอกทีฟมาตรฐานเท่านั้น และไม่มีอุปกรณ์ลดฮาร์มอนิก การดำเนินงานระยะยาวส่งผลให้เกิดปัญหาด้านคุณภาพไฟฟ้าต่างๆ ซึ่งมักทำให้การผลิตต่อเนื่องหยุดชะงัก ทำให้เกิดความจำเป็นเร่งด่วนในการติดตั้ง Active Power Filters (APF) เพื่อการบรรเทาผลกระทบที่ครอบคลุม

ความบิดเบี้ยวฮาร์มอนิกขั้นรุนแรง: การทดสอบคุณภาพไฟฟ้าในสถานที่พบว่าค่าความเพี้ยนฮาร์มอนิกรวมของกระแสไฟฟ้า (THDi) อยู่ที่ 27.6% ในด้านแรงดันไฟฟ้าต่ำ โดยมีลักษณะฮาร์โมนิคที่โดดเด่นในลำดับที่ 5, 7, 11 และ 13 ซึ่งเกินขีดจำกัดที่อนุญาตอย่างมาก

ความล้มเหลวของธนาคารตัวเก็บประจุบ่อยครั้ง: ตัวเก็บประจุชดเชยกำลังรีแอกทีฟมักประสบปัญหาโป่ง การพังทลายของอิเล็กทริก และการสะดุด ส่งผลให้ไม่สามารถสลับได้อย่างถูกต้อง ผลที่ตามมาคือค่าตัวประกอบกำลังต่ำมีความเสี่ยงที่จะถูกลงโทษทางการเงินตามค่าธรรมเนียมการปรับค่าตัวประกอบกำลัง

อุปกรณ์มีความร้อนสูงเกินไปอย่างรุนแรง: อุณหภูมิที่เพิ่มขึ้นผิดปกติพบได้ในบัสบาร์แรงดันต่ำ สายไฟ และหม้อแปลงไฟฟ้า ซึ่งส่งผลให้ฉนวนสายเคเบิลมีอายุมากขึ้นและก่อให้เกิดอันตรายจากไฟไหม้

ระบบอัตโนมัติที่ไม่เสถียร: PLC เครื่องมือวัด และอุปกรณ์ตรวจสอบออนไลน์ได้รับผลกระทบจากสัญญาณรบกวนฮาร์มอนิก นำไปสู่ความผันผวนของข้อมูลและการอ่านค่าที่ผิดปกติ ซึ่งบางครั้งทำให้เกิดการทริกเกอร์ที่ผิดพลาดของกระบวนการเชื่อมต่อกัน

การสะดุดของตู้จ่ายไฟ: ฮาร์โมนิกส์ทำให้เกิดกระแสเป็นศูนย์และกระแสบิดเบี้ยวมากเกินไป ทำให้เกิดการสะดุดของเบรกเกอร์วงจรไฟฟ้าแรงต่ำและอุปกรณ์ป้องกันไฟรั่วบ่อยครั้ง ซึ่งรบกวนการบำบัดน้ำเสียอย่างต่อเนื่อง

สารละลาย

จากคุณลักษณะโหลดและข้อมูลการทดสอบฮาร์มอนิก ตู้กรองแบบแอคทีฟ 300A APF ได้รับการติดตั้งในการกำหนดค่าแบบขนานแบบรวมศูนย์บนบัสบาร์หลัก 0.4kV ในห้องจ่ายแรงดันไฟฟ้าต่ำ การตั้งค่านี้ใช้การเชื่อมต่อแบบขนานเพื่อลดฮาร์โมนิคแบบไดนามิกในทุกช่วงความถี่ ในขณะเดียวกันก็ให้การชดเชยพลังงานรีแอกทีฟแบบไดนามิกและระงับการสั่นพ้องของกริดไปพร้อมๆ กัน ข้อมูลจำเพาะของอุปกรณ์:

รุ่น: ตัวกรองพลังงานแบบแอกทีฟแรงดันต่ำ (APF-300A/380V)

สถานที่ติดตั้ง: ห้องจำหน่ายหลักแรงดันต่ำ 0.4kV

วิธีการชดเชย: การบรรเทาผลกระทบแบบขนานแบบเรียลไทม์

ขอบเขตการลดผลกระทบ: ฮาร์โมนิกส์เต็มสเปกตรัม (ลำดับที่ 2 ถึง 50); การบรรเทาฮาร์มอนิกพร้อมกันและการชดเชยพลังงานรีแอกทีฟแบบไดนามิก

เวลาตอบสนอง: ≤5ms; เข้ากันได้กับโหลดที่ผันผวนแบบไดนามิกจากพัดลมและปั๊มแบบแปรผันความถี่ (VFD)

การปฏิบัติตามฮาร์มอนิก: ระบบ THDi ลดลงจาก 27.6% เหลือต่ำกว่า 8%

ผลลัพธ์

ความละเอียดที่สมบูรณ์ของความล้มเหลวของตู้เก็บประจุ: กำจัดสัญญาณรบกวนฮาร์มอนิกเรโซแนนซ์; ตัวเก็บประจุไม่นูนหรือสะดุดอีกต่อไป ระบบชดเชยพลังงานปฏิกิริยาทำงานได้อย่างเสถียร

อุณหภูมิที่เพิ่มขึ้นของอุปกรณ์ลดลงอย่างเห็นได้ชัด: ปัญหาเรื่องความร้อนในหม้อแปลง บัสบาร์ และสายเคเบิลได้รับการปรับปรุงอย่างเห็นได้ชัด ขจัดความเสี่ยงของการเสื่อมสภาพที่อุณหภูมิสูงในระยะยาว ยืดอายุการใช้งานของอุปกรณ์จำหน่ายไฟฟ้า

ระบบควบคุมอัตโนมัติที่เสถียร: การรบกวนฮาร์มอนิกถูกกำจัดอย่างสมบูรณ์ ข้อมูลจาก PLC เซ็นเซอร์ และเครื่องมือตรวจสอบออนไลน์ยังคงมีเสถียรภาพ โดยไม่มีความผันผวนที่ไม่แน่นอนหรือการเชื่อมต่อที่ผิดพลาด

ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ: แก้ไขปัญหาอย่างสมบูรณ์เกี่ยวกับการสะดุดของสวิตช์แรงดันต่ำ; รับประกันการทำงานตลอด 24 ชั่วโมงอย่างต่อเนื่องและมีเสถียรภาพของกระบวนการบำบัดน้ำเสีย ป้องกันการหยุดการผลิต
