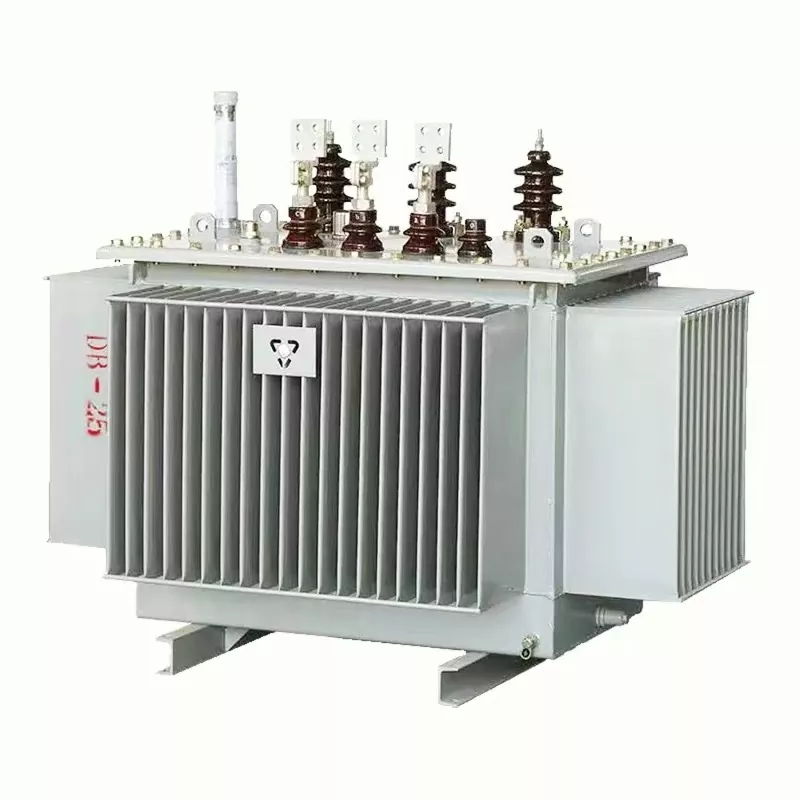

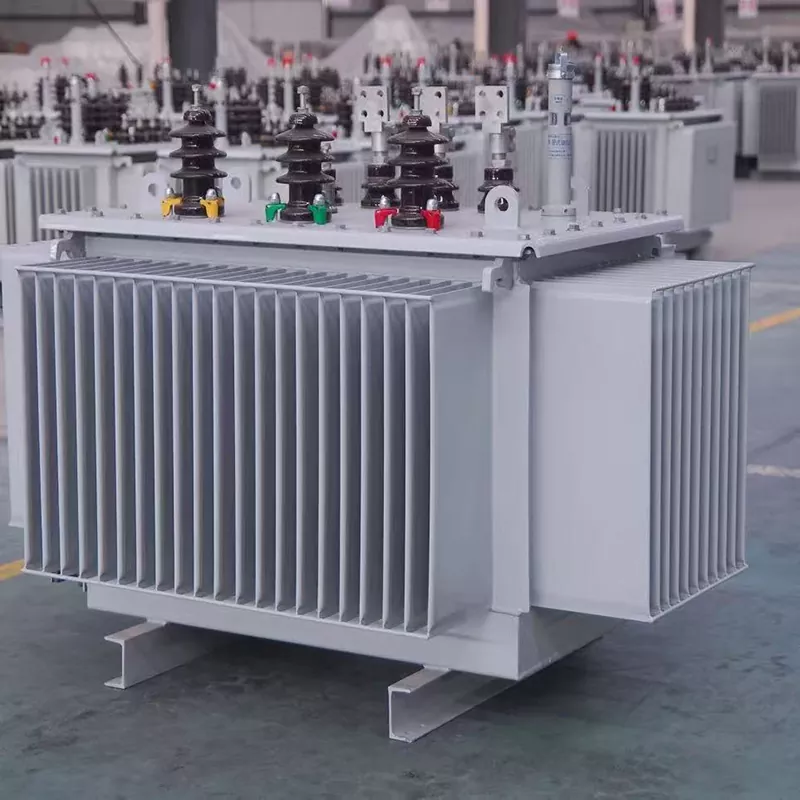

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน

หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันของ Junray — ความจุพิกัดตั้งแต่ 100 kVA ถึง 10,000 kVA ไฟฟ้าแรงสูง 10 kV หรือ 35 kV แรงดันไฟฟ้าต่ำ 0.4 kV นำเสนอถังน้ำมันลูกฟูกปิดผนึก (ป้องกันการรั่วซึม ไม่ต้องบำรุงรักษา) แกนเหล็กซิลิกอนคุณภาพสูง (สูญเสียน้อยกว่ารุ่นเก่าถึง 15%) การเปลี่ยนแทปขณะโหลดหรือออนโหลด และขดลวดทองแดงหรืออะลูมิเนียมที่ปรับแต่งได้ ออกแบบมาเพื่อการติดตั้งกลางแจ้งในโรงงานขนาดใหญ่ สถานีไฟฟ้าย่อยกลางแจ้ง โรงไฟฟ้า PV ขนาดใหญ่ และโครงการโครงสร้างพื้นฐานที่สำคัญ ความจุ แรงดันไฟฟ้า แรงดันอิมพีแดนซ์ วิธีการเปลี่ยนแทป และวัสดุขดลวดสามารถปรับแต่งให้ตรงกับความต้องการเฉพาะของโครงการได้

ความจุสูงเป็นพิเศษ

ด้วยช่วงความสามารถในการโหลดที่กว้างเป็นพิเศษ ตั้งแต่ 100 kVA ถึง 10,000 kVA หม้อแปลงนี้เหมาะอย่างยิ่งที่จะตอบสนองความต้องการในการโหลดจำนวนมาก เช่น ที่พบในระบบจำหน่ายไฟฟ้าหลักของโรงงานขนาดใหญ่และสถานีย่อยหลัก สามารถรองรับความต้องการความจุสูงที่หม้อแปลงชนิดแห้งไม่สามารถรองรับได้อย่างลงตัว

ความคุ้มค่าสูง

นำเสนอจุดต้นทุนที่ต่ำกว่าเมื่อเทียบกับหม้อแปลงชนิดแห้ง โซลูชันนี้ช่วยประหยัดต้นทุนอุปกรณ์ได้อย่างมากสำหรับโครงการจำหน่ายไฟฟ้าขนาดใหญ่ ไม่จำเป็นต้องเสียค่าใช้จ่ายสูงในการซื้อหน่วยแบบแห้ง หม้อแปลงแบบจุ่มน้ำมันก็เพียงพอแล้ว ซึ่งจะช่วยลดต้นทุนโดยรวมของโครงการได้อย่างมาก

ความเหมาะสมกลางแจ้ง

โดดเด่นด้วยความทนทานต่อสภาพอากาศ สามารถติดตั้งภายนอกอาคารได้โดยตรงโดยไม่ต้องกลัวแสงแดดหรือฝน การออกแบบถังลูกฟูกประกอบด้วยโครงสร้างปิดผนึกที่ป้องกันการรั่วไหลของน้ำมันและป้องกันการปนเปื้อน ทำให้หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันได้รับการปรับให้เข้ากับสภาพแวดล้อมกลางแจ้งที่รุนแรงได้อย่างสมบูรณ์แบบ และไม่จำเป็นต้องสร้างห้องกระจายสินค้าในอาคารโดยเฉพาะ

การสูญเสียต่ำและประสิทธิภาพการใช้พลังงาน

หม้อแปลงใช้แกนเหล็กซิลิกอนคุณภาพสูง มีการสูญเสียพลังงานต่ำมาก ตลอดระยะเวลาการดำเนินงานระยะยาว สิ่งนี้แปลเป็นการประหยัดค่าไฟฟ้าได้อย่างมาก โดยให้ประโยชน์ในการประหยัดพลังงานอย่างมาก โดยเฉพาะอย่างยิ่ง ลดการสูญเสียพลังงานลง 15% เมื่อเทียบกับหม้อแปลงจุ่มน้ำมันรุ่นเก่า

เป็นผู้ใหญ่และเชื่อถือได้

โดดเด่นด้วยอัตราความล้มเหลวต่ำ หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันได้รับประโยชน์จากเทคโนโลยีที่สมบูรณ์สูงและประสิทธิภาพการทำงานที่มั่นคง เนื่องจากเป็นโซลูชันที่ได้รับการพิสูจน์แล้วซึ่งใช้ในอุตสาหกรรมการกระจายพลังงานมานานหลายทศวรรษ จึงทำให้มีการบำรุงรักษาที่สะดวก และเหมาะอย่างยิ่งสำหรับการใช้งานการกระจายพลังงานกลางแจ้งขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

มาตรฐานและการปฏิบัติตามข้อกำหนด: ผลิตภัณฑ์นี้ผลิตขึ้นตามมาตรฐานแห่งชาติที่เกี่ยวข้องสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมัน ขั้นตอนการควบคุมคุณภาพและวิธีการทดสอบจากโรงงานทั้งหมดเป็นไปตามข้อกำหนดมาตรฐานสำหรับหมวดหมู่ผลิตภัณฑ์นี้ รายงานการทดสอบโดยละเอียดและเอกสารการปฏิบัติตามข้อกำหนดสามารถขอได้

รายละเอียดงานฝีมือที่แม่นยำ

1. ถังน้ำมันลูกฟูกปิดผนึก: โดดเด่นด้วยการออกแบบถังน้ำมันลูกฟูกปิดผนึกที่ป้องกันการรั่วซึมของน้ำมัน ไม่ต้องบำรุงรักษา และลดความจำเป็นในการอนุรักษ์น้ำมันภายนอก

2. ระบบระบายความร้อนน้ำมันแบบฉนวน: ใช้ระบบระบายความร้อนน้ำมันแบบฉนวนเพื่อให้มีความสามารถในการกระจายความร้อนที่ทรงพลัง ทำให้เหมาะสำหรับการขนถ่ายโหลดที่มีความจุสูง

3. ตัวเปลี่ยนต๊าปนอกวงจร: ติดตั้งกับตัวเปลี่ยนต๊าปนอกวงจรซึ่งช่วยให้สามารถปรับอัตราส่วนหม้อแปลงตามความผันผวนของแรงดันไฟฟ้าของโครงข่าย ทำให้มั่นใจได้ถึงความเข้ากันได้กับระดับแรงดันไฟฟ้าที่แตกต่างกัน

4. แกนเหล็กสูญเสียต่ำ: สร้างด้วยแกนเหล็กซิลิกอนคุณภาพสูงที่ช่วยลดการสูญเสียพลังงาน จึงส่งเสริมประสิทธิภาพการใช้พลังงานและประหยัดพลังงานไฟฟ้า

5. โครงสร้างป้องกันกลางแจ้ง: มีตู้ป้องกันพิเศษที่ออกแบบมาสำหรับการใช้งานกลางแจ้ง ให้ความต้านทานที่แข็งแกร่งต่อการปนเปื้อนและความชื้นเพื่อทนต่อสภาพแวดล้อมภายนอกที่รุนแรง

สถานการณ์ที่เกี่ยวข้อง

โรงงานขนาดใหญ่: การจ่ายไฟฟ้าภายนอกอาคารและโหลดที่มีความจุสูงสำหรับโรงงานอุตสาหกรรมขนาดใหญ่

สถานีไฟฟ้าย่อยกลางแจ้ง: สถานีไฟฟ้าย่อยกลางแจ้งและสิ่งอำนวยความสะดวกการกระจายพลังงานความจุสูง

ระบบเซลล์แสงอาทิตย์ขนาดใหญ่: หม้อแปลงไฟฟ้ากลางแจ้งสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ขนาดใหญ่

โครงสร้างพื้นฐานหลัก: การจ่ายไฟฟ้าภายนอกอาคารสำหรับโครงการโครงสร้างพื้นฐานที่สำคัญ

ตัวเลือกการปรับแต่ง

เราสนับสนุนการปรับแต่งที่ยืดหยุ่นสำหรับหม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันเพื่อให้ตรงกับข้อกำหนดเฉพาะของโครงการ:

พิกัดความจุ: ปรับได้ภายในช่วง 100 kVA ถึง 10,000 kVA

แรงดันไฟฟ้า: ไฟฟ้าแรงสูง 10 kV หรือ 35 kV; แรงดันต่ำ 0.4 kV

แรงดันอิมพีแดนซ์: ปรับแต่งได้ภายใน 4% ถึง 8%

วิธีการควบคุมแรงดันไฟฟ้า: การเปลี่ยนแทปขณะโหลดหรือการเปลี่ยนแทปขณะโหลด

วัสดุม้วน: ทองแดงหรืออลูมิเนียม

หากต้องการหารือเกี่ยวกับข้อกำหนดเฉพาะของโครงการ โปรดติดต่อทีมขายของเราพร้อมระบุโปรไฟล์โหลด เงื่อนไขการติดตั้ง และลำดับเวลาการส่งมอบที่ต้องการ

การประกันคุณภาพและการปฏิบัติตามข้อกำหนด

Junray Electrical ดำเนินงานภายใต้กรอบการจัดการคุณภาพที่ครอบคลุมซึ่งได้รับการสนับสนุนโดยการรับรองระดับนานาชาติและในประเทศหลายรายการ สำหรับซีรีส์หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันของเรา เราเน้นไม่เพียงแต่การควบคุมคุณภาพตามปกติเท่านั้น แต่ยังเน้นการทดสอบเฉพาะหม้อแปลงอย่างเข้มงวด เพื่อให้มั่นใจในความน่าเชื่อถือในระยะยาวในการใช้งานระบบจ่ายไฟฟ้าภายนอกอาคารที่มีความต้องการสูง

การรับรองหลักของเรา:

ISO 9001 – ระบบการจัดการคุณภาพที่ผ่านการรับรองครอบคลุมกระบวนการผลิตทั้งหมด ตั้งแต่การตรวจสอบวัตถุดิบไปจนถึงการทดสอบผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจถึงความสามารถในการตรวจสอบย้อนกลับและความสม่ำเสมอของหน่วยหม้อแปลงทั้งหมด

CE – ผลิตภัณฑ์ปฏิบัติตามข้อกำหนดด้านความปลอดภัย สุขภาพ และการคุ้มครองสิ่งแวดล้อมที่สำคัญของสหภาพยุโรป ช่วยให้พิธีการศุลกากรราบรื่นและการเข้าถึงตลาดสำหรับโครงการในยุโรป

CCC – การรับรองภาคบังคับของจีน ซึ่งบังคับสำหรับอุปกรณ์ไฟฟ้าที่จำหน่ายและติดตั้งภายในตลาดภายในประเทศจีน

CQC – การรับรองคุณภาพของจีน เพื่อตรวจสอบว่าหม้อแปลงของเรามีคุณสมบัติตรงตามมาตรฐานประสิทธิภาพและความปลอดภัยระดับประเทศสำหรับอุปกรณ์จ่ายไฟ

CNAS – ห้องปฏิบัติการทดสอบภายในของเราได้รับการรับรองจาก CNAS ซึ่งตรวจสอบความสามารถของเราในการดำเนินการทดสอบหม้อแปลงที่ได้มาตรฐาน รวมถึงการสูญเสียขณะไม่มีโหลด การสูญเสียโหลด แรงดันอิมพีแดนซ์ และการทดสอบแรงดันไฟฟ้าทนโดยใช้อุปกรณ์ที่สอบเทียบแล้ว

การทดสอบเฉพาะของหม้อแปลงและโปรโตคอลคุณภาพ:

นอกเหนือจากการตรวจสอบโรงงานตามปกติแล้ว หม้อแปลงไฟฟ้าระบบจำหน่ายแบบจุ่มน้ำมันแต่ละตัวยังผ่านการทดสอบเฉพาะทางดังต่อไปนี้ ตามมาตรฐานระดับชาติและนานาชาติที่เกี่ยวข้อง:

การวัดการสูญเสียขณะไม่มีโหลดและการสูญเสียโหลด – เพื่อตรวจสอบประสิทธิภาพการใช้พลังงานอย่างมีประสิทธิภาพ และยืนยันการลดการสูญเสีย 15% เมื่อเทียบกับรุ่นเก่า

การทดสอบความต้านทานไฟฟ้าลัดวงจร – เพื่อให้แน่ใจว่าแรงดันไฟฟ้าความต้านทานอยู่ในช่วง 4%-8% ที่รับประกัน

การทดสอบการทนต่อแรงดันไฟฟ้าความถี่กำลัง – เพื่อตรวจสอบความสมบูรณ์ของฉนวนและความเป็นฉนวนสำหรับระบบ 10kV/35kV

การทดสอบแรงกระตุ้นฟ้าผ่า (ตามคำขอ) - เพื่อตรวจสอบความสามารถในการทนต่อไฟกระชากสำหรับการติดตั้งกลางแจ้ง

การทดสอบการปิดผนึก - เพื่อยืนยันความสมบูรณ์ของถังน้ำมันลูกฟูกและรับประกันการรั่วไหลของน้ำมันภายใต้แรงดันเป็นศูนย์

การทดสอบคุณภาพน้ำมัน - เพื่อให้มั่นใจว่าน้ำมันที่เป็นฉนวนมีคุณสมบัติตรงตามข้อกำหนดด้านความเป็นฉนวนและปริมาณความชื้น

การทดสอบอัตราส่วนการหมุนและการตรวจสอบกลุ่มเวกเตอร์ – เพื่อยืนยันอัตราส่วนหม้อแปลงและความสัมพันธ์ของเฟสที่ถูกต้อง

การทดสอบการคายประจุบางส่วน (ตามคำขอ) – สำหรับการใช้งานที่ต้องการระดับการคายประจุบางส่วนต่ำมาก

คำถามที่พบบ่อย

1.คำถาม: อะไรคือความแตกต่างระหว่างหม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันและหม้อแปลงชนิดแห้ง?

คำตอบ: ความจุของหม้อแปลงแช่น้ำมันสามารถเข้าถึง 100kva ถึง 10,000kva ซึ่งสามารถตอบสนองความต้องการของโหลดที่มีขนาดใหญ่มาก อย่างไรก็ตาม หม้อแปลงชนิดแห้งมีกำลังการผลิตจำกัด ในเวลาเดียวกัน หม้อแปลงแช่น้ำมันมีราคาถูกกว่าหม้อแปลงชนิดแห้งและสามารถวางกลางแจ้งได้โดยตรงโดยไม่ต้องใช้ห้องกระจายในอาคาร ทำให้เหมาะสำหรับสถานการณ์การกระจายสินค้าขนาดใหญ่กลางแจ้งที่มีความจุสูง

2. คำถาม: ผลิตภัณฑ์นี้สามารถใช้กลางแจ้งโดยตรงได้หรือไม่?

คำตอบ: เราได้นำการออกแบบถังน้ำมันแบบปิดผนึกลูกฟูกมาใช้ ซึ่งมีประสิทธิภาพการปิดผนึกที่แข็งแกร่ง สามารถป้องกันการรั่วไหลของน้ำมันและมลภาวะได้อย่างมีประสิทธิภาพ เมื่อรวมกับโครงสร้างป้องกันเฉพาะภายนอกอาคาร จะสามารถป้องกันความชื้น ต้านทานแสงแดด ฝน และองค์ประกอบอื่นๆ ไม่จำเป็นต้องมีอุปกรณ์ป้องกันเพิ่มเติม เหมาะอย่างยิ่งกับสภาพแวดล้อมกลางแจ้งที่รุนแรง และไม่จำเป็นต้องสร้างห้องจ่ายไฟภายในอาคารแยกต่างหาก

3. คำถาม: สามารถปรับแต่งความจุและแรงดันไฟฟ้าของหม้อแปลงไฟฟ้าแบบจุ่มน้ำมันได้หรือไม่?

คำตอบ: หม้อแปลงไฟฟ้าระบบจำหน่ายแบบแช่น้ำมันมีกำลังการผลิตพิกัดตั้งแต่ 100KVA ถึง 10,000KVA และแรงดันไฟฟ้าที่กำหนดครอบคลุมแรงดันสูง 10kV/35kV และแรงดันต่ำ 0.4kV ในเวลาเดียวกัน แรงดันไฟฟ้าอิมพีแดนซ์ วิธีการควบคุมแรงดันไฟฟ้า และวัสดุขดลวดทั้งหมดสามารถปรับแต่งได้ ตามข้อกำหนดการจ่ายไฟฟ้าภายนอกอาคารในสถานการณ์ต่างๆ เช่น โรงงานขนาดใหญ่และสถานีไฟฟ้าย่อยกลางแจ้ง เราสามารถปรับแต่งอุปกรณ์เฉพาะเพื่อให้ตรงตามความต้องการในการจ่ายไฟฟ้าภายนอกอาคารที่มีความจุสูงได้อย่างแม่นยำ

4. คำถาม: ข้อได้เปรียบด้านการสูญเสียต่ำของผลิตภัณฑ์นี้โดยเฉพาะอยู่ที่ใด?

คำตอบ: เราใช้แกนเหล็กแผ่นซิลิกอนคุณภาพสูง ซึ่งมีอัตราการสูญเสียต่ำกว่าหม้อแปลงแช่น้ำมันแบบเก่าถึง 15% ผลการประหยัดพลังงานนั้นน่าทึ่งมาก ภายใต้การทำงานระยะยาวสามารถลดการสูญเสียพลังงานไฟฟ้าได้อย่างมาก ปริมาณไฟฟ้าที่ประหยัดได้โดยเฉพาะขึ้นอยู่กับกำลังการผลิตจริงและระยะเวลาการทำงาน ยิ่งกำลังการผลิตมีขนาดใหญ่และเวลาดำเนินการนานเท่าใด ก็จะยิ่งประหยัดพลังงานไฟฟ้าได้มากขึ้น ซึ่งจะช่วยให้โครงการจำหน่ายไฟฟ้าขนาดใหญ่ประหยัดค่าใช้จ่ายในการดำเนินการและบำรุงรักษาในระยะยาว

บริการสนับสนุนด้านเทคนิค

ในฐานะผู้ผลิตมืออาชีพ เราให้คำแนะนำทางเทคนิคเพื่อช่วยเหลือลูกค้าในต่างประเทศในการเลือกผลิตภัณฑ์ การเตรียมการติดตั้ง และการใช้งานตามปกติอย่างเหมาะสม ทีมงานของเราให้การสนับสนุนระยะไกลระหว่างการติดตั้งและการทดสอบการใช้งาน มีอะไหล่สำหรับการจัดส่งที่รวดเร็ว หากมีข้อสงสัยทางเทคนิค ทีมงานของเราจะตอบกลับภายใน 24 ชั่วโมง

ภาพรวมโครงการปรับปรุง

รายละเอียดโครงการ

โครงการนี้เกี่ยวข้องกับการก่อสร้างระบบจำหน่ายไฟฟ้าภายนอกใหม่สำหรับองค์กรการผลิตขนาดเล็กถึงขนาดกลางภายในสวนอุตสาหกรรม โหลดหลักของโรงงานประกอบด้วยอุปกรณ์อุปนัยทางอุตสาหกรรมมาตรฐาน เช่น เครื่องปั๊ม เครื่องกลึง เครื่องอัดอากาศ พัดลม และปั๊ม ซึ่งมีลักษณะพิเศษคือวงจรสตาร์ท-ดับบ่อยครั้ง โหลดในเวลากลางวันเข้มข้น และการทำงานของโหลดเบาในเวลากลางคืน หม้อแปลงไฟฟ้าระบบจำหน่ายตั้งอยู่บนแพลตฟอร์มกลางแจ้งโดยเฉพาะ โดยมีพื้นที่กว้างขวาง การระบายอากาศที่ดีเยี่ยม และไม่มีข้อจำกัดด้านความปลอดภัยจากอัคคีภัยที่เกี่ยวข้องกับพื้นที่ภายในอาคารที่ปิดล้อม

เมื่อพิจารณาถึงการติดตั้งภายนอกอาคาร ข้อกำหนดด้านความคุ้มค่า ความต้องการการกระจายความร้อนอย่างมีประสิทธิภาพ และความผันผวนของโหลดอย่างมีนัยสำคัญ โปรเจ็กต์นี้จึงใช้หม้อแปลงไฟฟ้าแบบแช่น้ำมันแบบปิดผนึกสุญญากาศ S13-M แทนที่จะเป็นยูนิตแบบแห้ง หม้อแปลงเดี่ยวนี้ทำหน้าที่เป็นแหล่งพลังงานหลักสำหรับทั้งโรงงาน ครอบคลุมถึงพลังงานเคลื่อนที่ ไฟส่องสว่าง และอุปกรณ์การผลิต ดังนั้นจึงรับประกันถึงแหล่งจ่ายไฟที่เสถียรและระยะยาวสำหรับการปฏิบัติงาน

ความท้าทายของโครงการและเหตุผลในการคัดเลือก

ความเหมาะสมของพื้นที่กลางแจ้งสำหรับหม้อแปลงจุ่มน้ำมัน: แพลตฟอร์มหม้อแปลงกลางแจ้งมีพื้นที่กว้างขวางและการระบายอากาศที่ดี เป็นไปตามมาตรฐานการติดตั้งโดยไม่มีข้อจำกัดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวดสำหรับการติดตั้งภายในอาคาร

การควบคุมต้นทุน: สำหรับความจุที่เท่ากัน หม้อแปลงแบบจุ่มน้ำมันจะมีราคาถูกกว่าหม้อแปลงชนิดแห้งอย่างมาก ซึ่งช่วยลดการลงทุนด้านโครงสร้างพื้นฐานขององค์กรได้อย่างมาก

ข้อกำหนดการกระจายความร้อนสูง: ด้วยอุปกรณ์อุตสาหกรรมที่มีความเข้มข้น ภาระหนักในเวลากลางวัน และอุณหภูมิที่เพิ่มขึ้นอย่างรวดเร็ว ระบบหมุนเวียนน้ำมันแบบระบายความร้อนด้วยตัวเองของหม้อแปลงจุ่มน้ำมันจึงมีประสิทธิภาพเหนือกว่ายูนิตแบบแห้ง ทำให้เหมาะสำหรับการทำงานที่มีภาระหนักอย่างต่อเนื่อง

ทนทานต่อการโอเวอร์โหลดและไฟกระชาก: เครื่องจักรในโรงงานสร้างโหลดไฟกระชากจำนวนมากในระหว่างการสตาร์ทและปิดเครื่อง หม้อแปลงจุ่มน้ำมันให้ความยืดหยุ่นในการลัดวงจรและการโอเวอร์โหลดที่เหนือกว่า ทำให้เหมาะสำหรับโหลดทางอุตสาหกรรมที่มีความผันผวน

การบำรุงรักษาที่เรียบง่ายและครบถ้วน: หม้อแปลงจุ่มน้ำมันมีโครงสร้างที่เรียบง่าย ทำให้การวินิจฉัยข้อผิดพลาดและการซ่อมแซมตรงไปตรงมา และช่วยให้สามารถใช้ชิ้นส่วนอะไหล่มาตรฐานได้ ซึ่งเหมาะอย่างยิ่งสำหรับความสามารถในการบำรุงรักษาตามปกติของโรงงาน การกำหนดค่าอุปกรณ์

จากโหลดทั้งหมดที่คำนวณได้ หม้อแปลงไฟฟ้าแบบจุ่มน้ำมันประหยัดพลังงาน S13-M-800kVA 10kV/0.4kV ปิดผนึกอย่างแน่นหนาและประหยัดพลังงานได้รับการติดตั้งบนแพลตฟอร์มกลางแจ้ง มีการออกแบบถังลูกฟูกที่ปิดสนิทโดยไม่มีตัวกักเก็บน้ำมัน ทำให้เหมาะสำหรับการใช้งานกลางแจ้งทุกสภาพอากาศ

ข้อมูลจำเพาะของอุปกรณ์ที่สำคัญ

รุ่น: S13-M-800kVA หม้อแปลงไฟฟ้าแช่น้ำมันแบบปิดสนิท

แรงดันไฟฟ้า: 10 ± 2 × 2.5% / 0.4kV

วิธีการทำความเย็น: การระบายความร้อนด้วยน้ำมัน (ONAN)

วัสดุหลัก: แผ่นเหล็กซิลิกอนซึมผ่านสูง โครงสร้างการสูญเสียต่ำและประหยัดพลังงาน

คุณสมบัติโครงสร้าง: ถังน้ำมันลูกฟูกที่ปิดสนิท; ไม่ต้องบำรุงรักษา ทนต่อการเกิดออกซิเดชันและความชื้น ประสิทธิภาพของฉนวนที่มั่นคง

การกำหนดค่าการป้องกัน: ฟิวส์แบบหล่นลงแรงดันสูง, ตัวป้องกันฟ้าผ่า, สวิตช์หลักแรงดันต่ำ, การป้องกันสายดิน

วิธีการติดตั้ง: การติดตั้งเหนือศีรษะกลางแจ้งบนแท่นเหล็ก รวมถึงการป้องกันฟ้าผ่า การต่อสายดิน และรั้วนิรภัย

จุดเด่นด้านการก่อสร้างและการใช้งาน

การสูญเสียต่ำเป็นพิเศษและประสิทธิภาพการใช้พลังงานสูง: มีโครงสร้างประหยัดพลังงาน S13; การไม่มีโหลดและการสูญเสียโหลดต่ำกว่ารุ่น S11 และ S9 รุ่นเก่าอย่างมาก ส่งผลให้ประหยัดค่าไฟฟ้าในระยะยาวได้อย่างมาก

ความสามารถในการปรับตัวกลางแจ้งที่ดีเยี่ยม: โครงสร้างที่ปิดสนิทแยกตัวเครื่องออกจากอากาศ ฝน และฝุ่น; ทนต่อการควบแน่นและการเกิดออกซิเดชัน เหมาะสำหรับการใช้งานกลางแจ้งทั้งในอุณหภูมิฤดูร้อนสูงและฤดูหนาวต่ำ

การกระจายความร้อนที่เหนือกว่า: การกระจายความร้อนที่สม่ำเสมอผ่านการไหลเวียนของน้ำมันหม้อแปลงทำให้อุณหภูมิที่เพิ่มขึ้นคงที่ภายใต้ภาระหนัก หลีกเลี่ยงปัญหาการจำกัดการโหลดที่อุณหภูมิสูงซึ่งพบได้ทั่วไปในหม้อแปลงชนิดแห้ง

ทนต่อแรงกระแทกและการลัดวงจรสูง: การทำงานที่เสถียรภายใต้โหลดกระแทกที่เกิดจากการสตาร์ทและหยุดมอเตอร์อุตสาหกรรมบ่อยครั้ง ทนต่อความร้อนสูงเกินไปและการสะดุด

ข้อได้เปรียบด้านต้นทุนและประสิทธิภาพที่ชัดเจน: ต้นทุนอุปกรณ์ต่ำ ติดตั้งง่าย และไม่จำเป็นต้องมีสิ่งอำนวยความสะดวกในการดับเพลิงที่ซับซ้อน ซึ่งช่วยลดต้นทุนโครงสร้างพื้นฐานการกระจายพลังงานของโรงงานได้อย่างมาก

ประสิทธิภาพการดำเนินงาน

คุณภาพแหล่งจ่ายไฟที่เสถียรและเป็นไปตามข้อกำหนด: ความเบี่ยงเบนของแรงดันไฟฟ้าหลังการใช้งานและความสมดุลแบบสามเฟสเป็นไปตามมาตรฐานพลังงานอุตสาหกรรมอย่างสมบูรณ์ ช่วยให้มั่นใจว่าอุปกรณ์การประชุมเชิงปฏิบัติการทำงานได้อย่างราบรื่น

ไม่มีความผิดปกติภายใต้โหลดสูงสุด: อุณหภูมิน้ำมันหม้อแปลงและอุณหภูมิที่เพิ่มขึ้นยังคงเป็นปกติในระหว่างการผลิตเต็มพิกัดในเวลากลางวัน ไม่มีการโอเวอร์โหลดหรือความร้อนผิดปกติเกิดขึ้น

การลดพลังงานและการสูญเสียอย่างมีนัยสำคัญ: การออกแบบแกนการสูญเสียต่ำช่วยลดการสูญเสียของหม้อแปลงได้อย่างมาก ซึ่งช่วยลดค่าไฟฟ้าพื้นฐานรายเดือนขององค์กรและต้นทุนที่เกี่ยวข้องกับการสูญเสียได้อย่างมีประสิทธิภาพ

การทำงานกลางแจ้งที่ไม่มีข้อผิดพลาด: โครงสร้างที่ปิดสนิทช่วยลดความเสี่ยงของน้ำ ความชื้น และการกัดกร่อน ทำให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพในทุกสภาพอากาศตลอดทั้งปี O&M ที่สะดวกและต้นทุนต่ำ: อุปกรณ์นี้มีการออกแบบที่สมบูรณ์และมีอัตราความล้มเหลวต่ำ การบำรุงรักษาตามปกติต้องการเพียงการตรวจสอบด้วยสายตาและการตรวจสอบระดับน้ำมันและการต่อสายดิน ส่งผลให้มีภาระการปฏิบัติงานน้อยที่สุด

สรุปกรณี

หม้อแปลงแช่น้ำมัน (ซีรีส์ S13-M) เป็นตัวเลือกที่ดีสำหรับโครงการจำหน่ายไฟฟ้าในโรงงานอุตสาหกรรม พื้นที่จำหน่ายในชนบท สถานีไฟฟ้าย่อยภายนอก และการติดตั้งแบบเปิด เมื่อเปรียบเทียบกับหม้อแปลงชนิดแห้ง หม้อแปลงชนิดนี้มีข้อดี เช่น การกระจายความร้อนที่เหนือกว่า ความต้านทานโหลดเกินและแรงกระแทกสูง ต้นทุนที่ต่ำกว่า ประสิทธิภาพการใช้พลังงานที่ดีเยี่ยม และการบำรุงรักษาที่ง่ายดาย เหมาะอย่างยิ่งสำหรับการติดตั้งกลางแจ้งและการใช้งานทางอุตสาหกรรมที่มีความผันผวนของโหลดอย่างมากหรือโหลดหนัก ถือเป็นโซลูชันหม้อแปลงที่เติบโตเต็มที่และคุ้มค่าที่สุดสำหรับโครงการจำหน่ายกริดภายนอก
