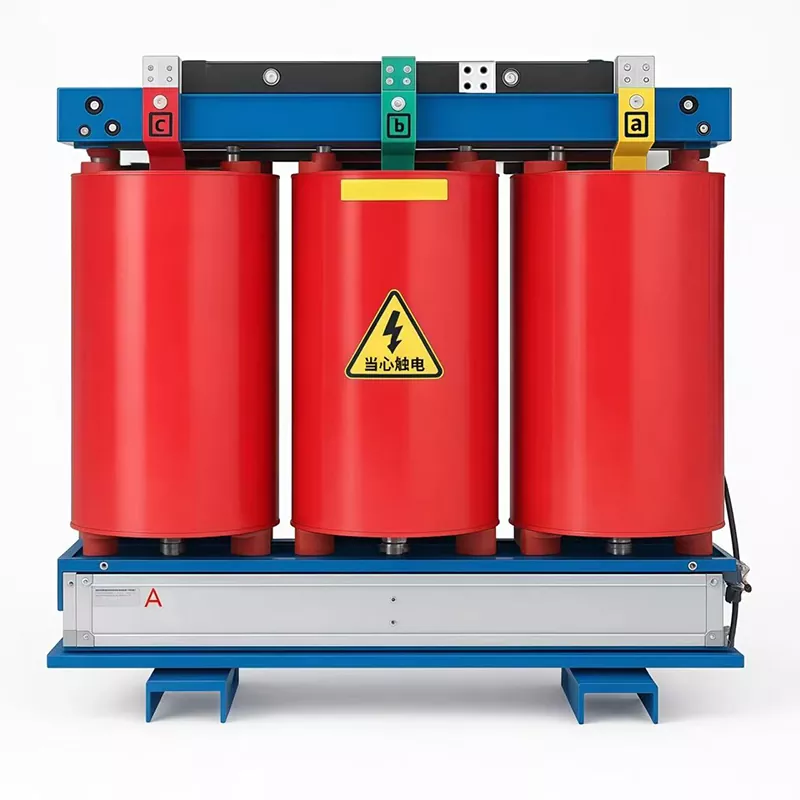

หม้อแปลงชนิดแห้ง

หม้อแปลงไฟฟ้าชนิดแห้งของ Junray Electrical เป็นหม้อแปลงไฟฟ้าไร้น้ำมันแบบหล่อเรซิน ออกแบบมาโดยเฉพาะสำหรับการใช้งานระบบจำหน่ายภายในอาคาร ซึ่งความปลอดภัยจากอัคคีภัย การทำงานที่ไม่ต้องบำรุงรักษา และเสียงรบกวนต่ำเป็นข้อกำหนดที่สำคัญ พิกัดความจุอยู่ในช่วงตั้งแต่ 100 kVA ถึง 3150 kVA โดยมีแรงดันไฟฟ้าสูง 10 kV และแรงดันไฟฟ้าต่ำ 0.4 kV โดดเด่นด้วยขดลวดที่ห่อหุ้มอีพอกซีเรซิน ฉนวนคลาส F และระบบควบคุมอุณหภูมิอัจฉริยะ ให้ความต้านทานไฟ การป้องกันความชื้น และความสามารถในการทนต่อการลัดวงจรได้ดีเยี่ยม ด้วยการสูญเสียที่ต่ำกว่าหม้อแปลงจุ่มน้ำมันมาตรฐานประมาณ 10% จึงช่วยประหยัดพลังงานได้อย่างมากตลอดการดำเนินงานระยะยาว เหมาะสำหรับห้างสรรพสินค้า โรงพยาบาล อาคารสำนักงาน ศูนย์ข้อมูล และห้องกระจายสินค้าใต้ดินที่มีพื้นที่จำกัดและกฎระเบียบด้านความปลอดภัยจากอัคคีภัยมีความเข้มงวด

ข้อดีของหม้อแปลงชนิดแห้งของเรามีอะไรบ้าง?

ความปลอดภัยจากอัคคีภัย: ออกแบบมาเพื่อใช้ภายในอาคาร อุปกรณ์นี้ไม่มีน้ำมันเป็นฉนวนและมีคุณสมบัติทนไฟได้ดีเยี่ยม สามารถติดตั้งได้โดยตรงภายในห้องจ่ายไฟภายในอาคาร ไม่จำเป็นต้องสร้างห้องหม้อแปลงกันไฟโดยเฉพาะแยกต่างหาก ทำให้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมภายในอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด เช่น ห้างสรรพสินค้า อาคารสำนักงาน และโรงพยาบาล ซึ่งความกังวลหลักคือความเสี่ยงของการรั่วไหลของน้ำมันและเพลิงไหม้ที่ตามมา

ไม่ต้องบำรุงรักษา: แตกต่างจากหม้อแปลงแช่น้ำมันที่ต้องเปลี่ยนน้ำมันเป็นระยะและการตรวจสอบคุณภาพ อุปกรณ์นี้ไม่ต้องบำรุงรักษาโดยสิ้นเชิง ซึ่งช่วยลดต้นทุนการบำรุงรักษาในระยะยาวได้อย่างมาก ทำให้เป็นตัวเลือกในอุดมคติสำหรับสถานที่ที่การเข้าถึงการบำรุงรักษาตามปกติเป็นเรื่องยากหรือไม่สะดวก

การสูญเสียต่ำ: การทำงานอย่างประหยัดพลังงาน: ใช้แกนเหล็กซิลิกอนคุณภาพสูง หม้อแปลงนี้มีการสูญเสียพลังงานต่ำมาก ซึ่งต่ำกว่าหม้อแปลงจุ่มน้ำมันมาตรฐานประมาณ 10% ในระยะยาว สิ่งนี้แปลเป็นการประหยัดพลังงานไฟฟ้าได้อย่างมาก และแสดงให้เห็นถึงคุณประโยชน์ด้านประสิทธิภาพพลังงานที่สำคัญ

ความน่าเชื่อถือสูง: อัตราความล้มเหลวต่ำ: โดดเด่นด้วยขดลวดที่ห่อหุ้มด้วยอีพอกซีเรซิน ยูนิตนี้มีคุณสมบัติเป็นฉนวนที่เหนือกว่า รวมถึงทนทานต่อความชื้นและสิ่งปนเปื้อนได้ดีเยี่ยม ช่วยให้มั่นใจได้ถึงการทำงานที่มีเสถียรภาพสูงและอัตราความล้มเหลวต่ำเป็นพิเศษ ซึ่งต่ำกว่าหม้อแปลงจุ่มน้ำมันประมาณ 30% ทำให้เป็นโซลูชั่นที่สมบูรณ์แบบสำหรับการใช้งานภายในอาคาร

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดงานฝีมือที่แม่นยำ

1. ขดลวดหล่อแบบอีพอกซีเรซิน: ขดลวดถูกห่อหุ้มด้วยอีพอกซีเรซิน ให้ความเป็นฉนวนที่เหนือกว่า ทนทานต่อความชื้นและสิ่งปนเปื้อน และเพิ่มความปลอดภัยจากอัคคีภัย

2. ระบบระบายความร้อนด้วยอากาศ: มีกลไกระบายความร้อนด้วยอากาศซึ่งช่วยลดความจำเป็นในการเป็นฉนวนน้ำมัน ไม่ต้องบำรุงรักษา และรับประกันความปลอดภัยจากอัคคีภัย

3. ระบบควบคุมอุณหภูมิอัจฉริยะ: ระบบอัจฉริยะที่ตรวจสอบอุณหภูมิของขดลวดโดยอัตโนมัติ หม้อแปลงชนิดแห้งจะส่งสัญญาณเตือนในกรณีที่เกิดความร้อนสูงเกินไป จึงรับประกันความปลอดภัยในการปฏิบัติงาน

4. การติดตั้งที่ได้มาตรฐาน: ออกแบบมาเพื่อการติดตั้งที่ได้มาตรฐาน ทำให้สามารถติดตั้งได้โดยตรงภายในห้องจ่ายไฟภายในอาคารเพื่อความสะดวกสูงสุด

การประยุกต์ใช้ผลิตภัณฑ์

การจ่ายไฟให้กับห้างสรรพสินค้า: การจ่ายไฟภายในอาคารสำหรับห้างสรรพสินค้าต้องมีมาตรฐานความปลอดภัยจากอัคคีภัยที่เข้มงวด

การจ่ายไฟของโรงพยาบาล: การจ่ายไฟภายในอาคารสำหรับโรงพยาบาลต้องมีมาตรฐานความปลอดภัยจากอัคคีภัยที่เข้มงวด

การจ่ายไฟในอาคารสำนักงาน: การจ่ายไฟภายในอาคารสำหรับอาคารสำนักงานต้องมีมาตรฐานความปลอดภัยจากอัคคีภัยที่เข้มงวด

การกระจายพลังงานไฟฟ้าของโรงงาน: การกระจายพลังงานไฟฟ้าภายในอาคารสำหรับโรงงานไม่ต้องบำรุงรักษา

ภาพรวมโครงการติดตั้งเพิ่ม

รายละเอียดโครงการ

โครงการนี้เกี่ยวข้องกับการก่อสร้างห้องจ่ายไฟฟ้าใต้ดินใหม่สำหรับคอมเพล็กซ์ในเมืองขนาดใหญ่ ซึ่งประกอบด้วยห้างสรรพสินค้า อาคารสำนักงานสูง ที่จอดรถใต้ดิน โรงภาพยนตร์ และสิ่งอำนวยความสะดวกในการรับประทานอาหาร ห้องกระจายสินค้าจัดอยู่ในประเภทพื้นที่ที่มีผู้เข้าพักสูงและมีข้อกำหนดการรับไฟฟ้า "ระดับ 1" ที่ชั้นใต้ดินของอาคาร แผนเริ่มแรกในการใช้หม้อแปลงจุ่มน้ำมันแบบดั้งเดิมทำให้เกิดปัญหาต่างๆ เช่น น้ำมันรั่วที่อาจเกิดขึ้น อันตรายจากไฟไหม้ พื้นที่ขนาดใหญ่ การทำงานและการบำรุงรักษาที่ซับซ้อน และเสียงรบกวนที่มากเกินไป ซึ่งไม่เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัยและสิ่งแวดล้อมสำหรับโครงสร้างใต้ดิน แต่โครงการกลับใช้หม้อแปลงชนิดแห้งหล่อด้วยอีพอกซีเรซิน SCB13 เป็นหน่วยจ่ายไฟหลัก หม้อแปลงเหล่านี้จ่ายพลังงานสำหรับการใช้งานรายวัน รวมถึงพลังงานทั่วไป แสงสว่าง เครื่องปรับอากาศส่วนกลาง และระบบป้องกันอัคคีภัย ทั่วทั้งอาคารพาณิชย์ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและต่อเนื่องตลอดเวลา

ความท้าทายก่อนการติดตั้งและเหตุผลในการคัดเลือก

พื้นที่ปิดใต้ดินมีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวดอย่างยิ่ง หม้อแปลงจุ่มน้ำมันก่อให้เกิดความเสี่ยงต่อการเกิดเพลิงไหม้จากน้ำมันและมลพิษที่เกี่ยวข้องกับการรั่วไหล ซึ่งไม่เป็นไปตามมาตรฐานการป้องกันทางอากาศพลเรือนและความปลอดภัยจากอัคคีภัย

พื้นที่ที่มีความหนาแน่นสูงต้องการเสียงรบกวนต่ำและเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม หม้อแปลงที่แช่น้ำมันทำให้เกิดเสียงและกลิ่นที่รุนแรง นำไปสู่การร้องเรียนได้ง่าย

ปริมาณเครื่องปรับอากาศในช่วงฤดูร้อนมีความเข้มข้นและผันผวน ทำให้เกิดความเสี่ยงสูงต่ออุณหภูมิที่เพิ่มขึ้น ระบบต้องการความสามารถในการโอเวอร์โหลดที่แข็งแกร่งและการตรวจสอบอุณหภูมิที่แม่นยำ

พื้นที่ใต้ดินมีจำกัด จำเป็นต้องมีหน่วยหม้อแปลงขนาดกะทัดรัดที่ช่วยให้สามารถติดตั้งพื้นในอาคารได้โดยตรง และไม่จำเป็นต้องตรวจสอบหรือบำรุงรักษานอกสถานที่เป็นประจำ

จำเป็นต้องมีความน่าเชื่อถือของแหล่งจ่ายไฟโดยรวมในระดับสูง การหยุดทำงานเพื่อการบำรุงรักษาเป็นเวลานานเป็นสิ่งที่ยอมรับไม่ได้ และระบบจะต้องมีการป้องกันความปลอดภัยและความต้านทานไฟฟ้าลัดวงจร

การกำหนดค่าอุปกรณ์

รุ่น: SCB13-1600kVA 10kV/0.4kV หม้อแปลงชนิดแห้งเรซินหล่อ

จำนวน: 4 หน่วย; ดำเนินการแยกกันโดยมีความสามารถในการสำรองข้อมูลร่วมกัน

โครงสร้าง: ฉนวนอีพอกซีเรซินหล่อทั้งตัว; ติดตั้งการตรวจสอบอุณหภูมิ การระบายความร้อนด้วยพัดลมตามแนวแกน และกล่องป้องกัน IP30

พารามิเตอร์หลัก: แรงดันไฟฟ้า 10 ± 2 × 2.5%/0.4kV; แรงดันอิมพีแดนซ์ 6%; ฉนวนคลาส F; การตรวจสอบอุณหภูมิแบบบูรณาการ การเตือนอุณหภูมิเกิน และการป้องกันการเดินทางเกินอุณหภูมิ

สถานที่ติดตั้ง: ห้องกระจายสินค้าใต้ดินโดยเฉพาะ (ระดับ B1); ติดตั้งพื้นในร่มโดยตรง ไม่ต้องมีบ่อน้ำมันทนไฟ

คุณสมบัติเสริม: ตัวควบคุมอุณหภูมิอัจฉริยะ ระบบระบายความร้อนของพัดลม และมาตรการลดการสั่นสะเทือน/เสียงรบกวนเพื่อลดเสียงรบกวนในการทำงาน

จุดเด่นของแอปพลิเคชั่น

ป้องกันไฟและการระเบิด เหมาะสำหรับสภาพแวดล้อมใต้ดิน: การออกแบบที่ปราศจากน้ำมันพร้อมฉนวนอีพอกซีเรซินที่หน่วงไฟ ช่วยลดความเสี่ยงจากไฟไหม้และการรั่วไหล เป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย และเหมาะสำหรับการใช้งานระยะยาวในพื้นที่ใต้ดินที่ปิดล้อม

เสียงรบกวนต่ำและการสูญเสียต่ำ: ซีรี่ส์ SCB13 โครงสร้างหลักที่ประหยัดพลังงานและมีประสิทธิภาพสูงพร้อมการลดเสียงรบกวนในตัวช่วยลดเสียงรบกวนจากการทำงานลงอย่างมาก ทำให้ไม่รบกวนการดำเนินงานของห้างสรรพสินค้าหรือสภาพแวดล้อมในสำนักงาน

ไม่ต้องบำรุงรักษาและใช้งานง่าย: ไม่จำเป็นต้องกรอง เปลี่ยน หรือเก็บตัวอย่างน้ำมันเป็นระยะๆ ต้องการเพียงการตรวจสอบด้วยภาพและอุณหภูมิตามปกติเท่านั้น ซึ่งช่วยลดต้นทุน O&M ได้อย่างมาก

ความต้านทานไฟฟ้าลัดวงจรสูงและการทำงานที่มั่นคง: มีโครงสร้างหล่อแบบรวมที่มีความแข็งแรงเชิงกลสูงที่สามารถทนต่อแรงกระแทกจากการลัดวงจรของระบบได้ การควบคุมอุณหภูมิอัจฉริยะจะตรวจสอบอุณหภูมิที่คดเคี้ยวแบบเรียลไทม์เพื่อป้องกันความล้มเหลวจากความร้อนสูงเกินไป

ขนาดกะทัดรัดและรูปแบบที่ยืดหยุ่น: ไม่ต้องใช้บ่อน้ำมันหรือระบบดับเพลิงที่ซับซ้อน ช่วยประหยัดพื้นที่ด้านวิศวกรรมโยธาในห้องกระจายสินค้าใต้ดิน

ประสิทธิภาพการดำเนินงาน

ไม่มีการรั่วไหลของน้ำมัน ไฟไหม้ หรือความล้มเหลวของฉนวนเกิดขึ้นตลอดทั้งปี ผ่านการตรวจสอบการยอมรับความปลอดภัยจากอัคคีภัยและการกระจายพลังงานได้สำเร็จ ทำให้มั่นใจได้ว่าห้องจ่ายไฟใต้ดินจะทำงานได้อย่างปลอดภัยและเป็นไปตามข้อกำหนด

การควบคุมเสียงรบกวนเป็นไปตามมาตรฐาน สภาพแวดล้อมของห้างสรรพสินค้ายังคงไม่ถูกรบกวนจากเสียงหม้อแปลงไฟฟ้า และไม่มีข้อร้องเรียนจากผู้อยู่อาศัย

การทำงานที่เสถียรในช่วงที่มีการใช้งานเครื่องปรับอากาศสูงสุดในฤดูร้อน ระบบควบคุมอุณหภูมิกระจายความร้อนได้อย่างมีประสิทธิภาพโดยไม่สะดุดอุณหภูมิเกิน และคุณภาพแรงดันไฟฟ้ายังคงมีเสถียรภาพ จึงรับประกันการทำงานที่เชื่อถือได้ของเครื่องปรับอากาศส่วนกลาง ลิฟต์ และอุปกรณ์ความปลอดภัยจากอัคคีภัย

การสูญเสียโดยรวมลดลงอย่างมากเมื่อเทียบกับหม้อแปลงรุ่นเก่า ส่งผลให้ประหยัดพลังงานได้อย่างมากในระหว่างการดำเนินงานระยะยาว

การแก้ไขปัญหาและการบำรุงรักษาที่สะดวก: สามารถตรวจสอบอุณหภูมิและสถานะการม้วนได้อย่างรวดเร็ว และรอบการบำรุงรักษาสั้น ทำให้มั่นใจได้ว่าจะมีการจ่ายไฟอย่างต่อเนื่องสำหรับการดำเนินงานของคอมเพล็กซ์

สรุปกรณี

หม้อแปลงชนิดแห้งแบบหล่ออีพอกซีเรซินเป็นตัวเลือกที่ต้องการสำหรับการจ่ายพลังงานไฟฟ้าภายในอาคารในพื้นที่ที่มีการจราจรหนาแน่น เช่น โครงสร้างใต้ดิน อาคารพาณิชย์ โรงพยาบาล โรงเรียน ศูนย์ข้อมูล และอาคารที่พักอาศัยสูง ด้วยคุณสมบัติต่างๆ เช่น ความปลอดภัยจากอัคคีภัยแบบไร้น้ำมัน เสียงรบกวนต่ำ ประสิทธิภาพการใช้พลังงาน ขนาดกะทัดรัด และความน่าเชื่อถือสูง สิ่งเหล่านี้สามารถแก้ไขความเสี่ยงด้านความปลอดภัยจากอัคคีภัยและความท้าทายด้าน O&M ที่เกี่ยวข้องกับการกระจายพลังงานภายในอาคารได้อย่างมีประสิทธิภาพ ขณะเดียวกันก็ตรงตามข้อกำหนดของอาคารสีเขียวในเมืองและรหัสความปลอดภัยจากอัคคีภัย

เลือกจูนเรย์การไฟฟ้า

Junray Electrical ปฏิบัติตามมาตรฐานแห่งชาติอย่างเคร่งครัดในการผลิตหม้อแปลงชนิดแห้ง แต่ละยูนิตผ่านการทดสอบความต้านทาน การสูญเสีย และการควบคุมอุณหภูมิอย่างเข้มงวด เพื่อให้มั่นใจว่าการทำงานมีความเสถียรและปลอดภัย เรานำเสนอตัวเลือกการปรับแต่งสำหรับทั้งความจุและแรงดันไฟฟ้า ทำให้เราสามารถปรับแต่งหม้อแปลงชนิดแห้งโดยเฉพาะให้ตรงกับข้อกำหนดการกระจายพลังงานภายในอาคารของคุณโดยเฉพาะ เพื่อให้มั่นใจว่าลงตัวกับความต้องการของคุณอย่างสมบูรณ์แบบ

Junray Electrical เป็นผู้ผลิตที่ได้รับการรับรองพร้อมระบบประกันคุณภาพที่ครอบคลุม การรับรองที่สำคัญของเราประกอบด้วย:

ISO 9001 – การรับรองระบบการจัดการคุณภาพระดับสากล ทำให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและการปรับปรุงอย่างต่อเนื่อง

CE – สอดคล้องกับมาตรฐานด้านสุขภาพ ความปลอดภัย และการคุ้มครองสิ่งแวดล้อมของยุโรป ทำให้ผลิตภัณฑ์ของเราสามารถเข้าสู่ตลาดสหภาพยุโรปได้

CCC – การรับรองภาคบังคับของจีน ซึ่งบังคับสำหรับผลิตภัณฑ์เครื่องใช้ไฟฟ้าที่จำหน่ายในตลาดจีน

CQC – การรับรองคุณภาพของจีน ซึ่งแสดงให้เห็นถึงการปฏิบัติตามมาตรฐานระดับชาติด้านความปลอดภัยและประสิทธิภาพทางไฟฟ้า

CNAS – China National Accreditation Service สำหรับการประเมินความสอดคล้อง ตรวจสอบความสามารถในการทดสอบและสอบเทียบภายในองค์กรของเรา

หม้อแปลงชนิดแห้งทั้งหมดได้รับการผลิตและทดสอบตามมาตรฐานที่บังคับใช้ของการรับรองเหล่านี้ เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ คุณภาพที่สม่ำเสมอ และการยอมรับโครงการที่ราบรื่น

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างหม้อแปลงชนิดแห้งและหม้อแปลงแช่น้ำมัน?

ตอบ: หม้อแปลงชนิดแห้งใช้ขดลวดที่ห่อหุ้มด้วยอีพอกซีเรซินพร้อมระบบระบายความร้อนด้วยอากาศ โดยไม่มีน้ำมันเป็นฉนวน ปลอดภัยจากอัคคีภัย ไม่ต้องบำรุงรักษา และเหมาะสำหรับการติดตั้งภายในอาคาร หม้อแปลงจุ่มน้ำมันใช้น้ำมันฉนวนเพื่อระบายความร้อนและต้องเปลี่ยนน้ำมันเป็นระยะ ทำให้เหมาะสำหรับการใช้งานกลางแจ้งมากขึ้น หม้อแปลงชนิดแห้งเป็นตัวเลือกที่ต้องการสำหรับสภาพแวดล้อมภายในอาคารที่มีข้อกำหนดด้านความปลอดภัยจากอัคคีภัยที่เข้มงวด เช่น ห้างสรรพสินค้า โรงพยาบาล และอาคารสำนักงาน

Q2: สามารถติดตั้งหม้อแปลงนี้โดยตรงภายในอาคารโดยไม่ต้องมีห้องหม้อแปลงแยกต่างหากหรือไม่?

ก. ใช่. เนื่องจากตัวเครื่องไม่มีน้ำมันเป็นฉนวนและมีฉนวนอีพอกซีเรซินที่หน่วงการติดไฟ จึงไม่เสี่ยงต่อการเกิดไฟไหม้จากการรั่วไหลของน้ำมัน สามารถติดตั้งได้โดยตรงในห้องกระจายสินค้าภายในอาคาร โดยไม่ต้องใช้ห้องหม้อแปลงกันไฟโดยเฉพาะ ซึ่งช่วยประหยัดพื้นที่อันมีค่าในอาคาร

Q3: มีการตรวจสอบอุณหภูมิของหม้อแปลงอย่างไร?

ตอบ: หม้อแปลงไฟฟ้ามีระบบควบคุมอุณหภูมิอัจฉริยะที่ตรวจสอบอุณหภูมิของขดลวดแบบเรียลไทม์ ในกรณีที่มีความร้อนสูงเกินไป ระบบจะส่งสัญญาณเตือนและสามารถตัดการทำงานของเครื่องได้โดยอัตโนมัติเพื่อป้องกันความเสียหาย ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้

คำถามที่ 4: หม้อแปลงชนิดแห้งไม่ต้องบำรุงรักษาจริงหรือไม่

ก. ใช่. แตกต่างจากหม้อแปลงจุ่มน้ำมันที่ต้องมีการทดสอบคุณภาพน้ำมันเป็นระยะ การกรองน้ำมัน และการเปลี่ยนน้ำมัน หม้อแปลงชนิดแห้งไม่ต้องการการบำรุงรักษาดังกล่าว จำเป็นต้องมีการตรวจสอบด้วยสายตาและการตรวจวัดอุณหภูมิเป็นประจำเท่านั้น ซึ่งจะช่วยลดต้นทุนการดำเนินงานและการบำรุงรักษาในระยะยาวได้อย่างมาก

Q5: ความจุและแรงดันไฟฟ้าสามารถปรับแต่งได้หรือไม่?

ก. ใช่. เรารองรับการปรับแต่งพิกัดความจุ (100 kVA ถึง 3150 kVA) ไฟฟ้าแรงสูง (10 kV) แรงดันไฟฟ้าต่ำ (0.4 kV) แรงดันไฟฟ้าอิมพีแดนซ์ (4-6%) วัสดุม้วน (ทองแดงหรืออะลูมิเนียม) และระดับการป้องกันตัวเครื่อง (IP20, IP30, IP40) เพื่อให้ตรงกับข้อกำหนดการกระจายสินค้าภายในอาคารเฉพาะของคุณ
