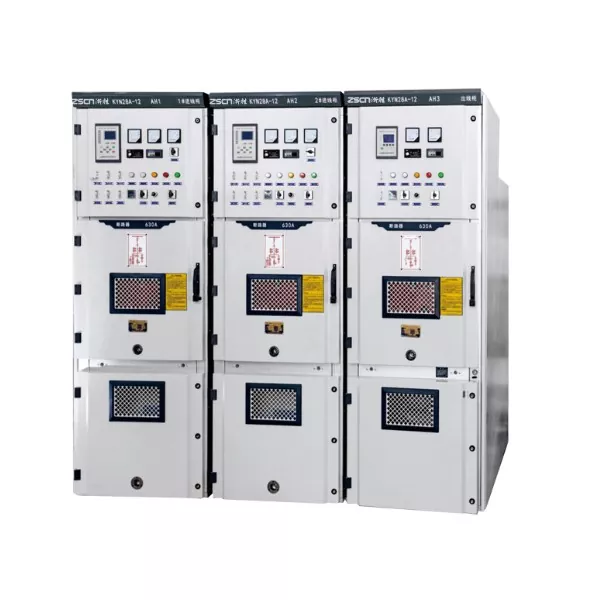

KYN28-24 สวิตช์เกียร์แบบปิดโลหะ AC

สวิตช์เกียร์แบบปิดโลหะ KYN28-24 AC เป็นสวิตช์เกียร์แบบปิดหุ้มโลหะแบบหุ้มเกราะที่พัฒนาขึ้นเป็นพิเศษโดย Junray Electrical สำหรับโครงข่ายไฟฟ้า 20kV ก้าวข้ามข้อจำกัดของตู้ติดตั้งขนาดกลาง 12kV แบบดั้งเดิมที่ไม่สามารถปรับให้เข้ากับระบบแรงดันไฟฟ้า 20kV ได้ ด้วยแรงดันไฟฟ้าพิกัด 24kV เป็นพารามิเตอร์หลัก จึงสร้างโซลูชันการกระจายพลังงาน AC 50Hz สามเฟสในร่มระดับมืออาชีพและเชื่อถือได้ อุปกรณ์นี้ใช้โครงสร้างรถเข็นขนาดเล็กที่ติดตั้งขนาดกลาง และตัวตู้ได้รับการประมวลผลอย่างแม่นยำจากแผ่นเหล็กสังกะสีอลูมิไนซ์ โครงสร้างโดยรวมแบ่งออกเป็นสี่ช่องอิสระ: ห้องบัสบาร์ ห้องเบรกเกอร์ ห้องเคเบิล และห้องเครื่องมือ แต่ละพื้นที่ถูกแยกออกจากกันทางกายภาพ เพื่อให้มั่นใจถึงความเสถียรของการทำงานไฟฟ้าแรงสูงจากมุมมองของโครงสร้าง ในฐานะอุปกรณ์จ่ายไฟฟ้าเฉพาะสำหรับโครงข่ายไฟฟ้า 20kV การออกแบบและการผลิตจึงปฏิบัติตามมาตรฐานที่เข้มงวดของสถานการณ์การจ่ายพลังงานไฟฟ้าแรงสูง ตั้งแต่การกำหนดค่าฉนวน ประสิทธิภาพการป้องกัน ไปจนถึงอินเตอร์ล็อคด้านความปลอดภัย ทั้งหมดนี้ได้รับการปรับแต่งตามความต้องการของระบบ 20kV ทำให้เป็นอุปกรณ์จ่ายพลังงานมาตรฐานสำหรับสถานีย่อย 20kV และโครงการอุตสาหกรรมขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

ข้อดีของผลิตภัณฑ์คืออะไร?

ความเข้ากันได้ของแรงดันไฟฟ้าพิเศษ 24kV

อุปกรณ์นี้มีแรงดันไฟฟ้าที่กำหนดอยู่ที่ AC 24kV ซึ่งสามารถรองรับความต้องการการส่งไฟฟ้าแรงสูงของระบบโครงข่ายไฟฟ้า 20kV ได้อย่างเสถียร เมื่อเปรียบเทียบกับตู้ติดตั้งกลางขนาด 12kV ทั่วไป ระดับแรงดันไฟฟ้าเพิ่มขึ้นสองเท่า แก้ปัญหาหลักที่อุปกรณ์ทั่วไปไม่สามารถปรับให้เข้ากับโครงข่ายไฟฟ้า 20kV ได้อย่างสมบูรณ์ และตรงตามข้อกำหนดสำหรับการจ่ายและการควบคุมไฟฟ้าในสถานการณ์ไฟฟ้าแรงสูง เมื่อรวมกับส่วนประกอบฉนวนเฉพาะ 24kV และบัสบาร์ทองแดงที่หนาขึ้น ประสิทธิภาพของฉนวนและความสามารถในการรับกระแสไฟจะได้รับการอัปเกรดไปพร้อมๆ กัน ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในระยะยาวของวงจรไฟฟ้าแรงสูง

การออกแบบการป้องกันสูง IP5X

ตู้ของสวิตช์เกียร์แบบปิดโลหะ AC KYN28-24 มีระดับการป้องกัน IP5X ซึ่งเหนือกว่ามาตรฐาน IP4X ที่ตู้ติดตั้งกลางขนาด 12kV นำมาใช้กันทั่วไป สามารถป้องกันการบุกรุกของฝุ่นได้เต็มที่และต้านทานการกัดเซาะของความชื้นในสิ่งแวดล้อม โครงสร้างตู้ที่ปิดสนิทรวมกับส่วนประกอบการปิดผนึกเฉพาะยังคงสามารถปกป้องส่วนประกอบไฟฟ้าแรงสูงภายในจากการรบกวนจากภายนอกในสภาพแวดล้อมทางอุตสาหกรรมที่มีความชื้นสูง เต็มไปด้วยฝุ่น สถานีย่อยกลางแจ้ง ฯลฯ โดยรักษาเสถียรภาพของฉนวนและประสิทธิภาพการนำไฟฟ้า และยืดอายุการใช้งานของอุปกรณ์

ความสามารถในการทนต่อการลัดวงจรสูง

กระแสไฟฟ้าทนช่วงระยะเวลาสั้นที่กำหนดครอบคลุมสามระดับ: 31.5kA, 40kA และ 50kA สามารถทนต่อแรงกระแทกกระแสไฟฟ้าลัดวงจรสูงสุด 50kA ซึ่งเกินมาตรฐานความคลาดเคลื่อนของอุปกรณ์ 12kV ทั่วไปมาก เมื่อโครงข่ายไฟฟ้าเกิดข้อผิดพลาดในการลัดวงจร โครงข่ายไฟฟ้าจะสามารถรับกระแสไฟฟ้าขนาดใหญ่ทันทีได้อย่างรวดเร็ว หลีกเลี่ยงการเสียรูปของตู้ ฉนวนพังทลาย และปัญหาอื่นๆ ช่วยให้มั่นใจในความสมบูรณ์ของอุปกรณ์ในระหว่างที่เกิดข้อผิดพลาดของโครงข่ายไฟฟ้า และให้การสนับสนุนที่เชื่อถือได้สำหรับการปกป้องระบบไฟฟ้า

รับประกันการทำงานด้านความปลอดภัยแบบคู่

มีอินเตอร์ล็อคคู่แบบกลไกและแบบไฟฟ้าเพื่อให้ได้ฟังก์ชันป้องกัน 5 ฟังก์ชัน: ป้องกันการดึงรถเข็นขนาดเล็กที่มีสิ่งของ, ป้องกันการสะดุดและปิดเบรกเกอร์ไม่ถูกต้อง, ป้องกันการปิดสวิตช์กราวด์ด้วยไฟฟ้า, ป้องกันการเข้าไปในช่องที่มีกระแสไฟฟ้าไหลผ่าน และป้องกันการปิดเซอร์กิตเบรกเกอร์เมื่อปิดสวิตช์กราวด์ ซึ่งจะช่วยลดความเสี่ยงของการทำงานที่ไม่ถูกต้องตั้งแต่ต้นทางและรับประกันความปลอดภัยของเจ้าหน้าที่ซ่อมบำรุง รถเข็นขนาดเล็กที่ติดตั้งตรงกลางสามารถถอนออกได้โดยอิสระ และการบำรุงรักษาแบบวงจรเดียวไม่จำเป็นต้องปิดระบบทั้งหมด ทำให้สามารถบำรุงรักษาได้อย่างต่อเนื่อง และเหมาะสำหรับสถานการณ์ที่มีความต้องการสูงมากเพื่อความต่อเนื่องของพลังงาน

สถานการณ์การใช้งานคืออะไร?

การกระจายพลังงานของสถานีย่อย 20kV

เนื่องจากเป็นสายหลักขาเข้าและขาออกและอุปกรณ์วัดแสงของสถานีย่อยโครงข่ายไฟฟ้า 20kV จึงทำหน้าที่รับ กระจาย และควบคุมพลังงานไฟฟ้าแรงสูง ซึ่งเป็นไปตามข้อกำหนดการกระจายพลังงานที่มั่นคงของฝั่งไฟฟ้าแรงสูงของสถานีย่อย

แหล่งจ่ายไฟสำหรับสวนอุตสาหกรรมขนาดใหญ่

เหมาะสำหรับระบบจำหน่ายไฟฟ้าหลัก 20kV ของสวนอุตสาหกรรมขนาดใหญ่ ให้การสนับสนุนไฟฟ้าแรงสูงสำหรับโรงงานและโรงงานหลายแห่งภายในอุทยาน ทำให้มั่นใจได้ถึงการจ่ายไฟอย่างต่อเนื่องและการควบคุมที่ปลอดภัยสำหรับการผลิตภาคอุตสาหกรรม

การกระจายพลังงานสำหรับศูนย์ข้อมูลขนาดใหญ่พิเศษ

สวิตช์เกียร์แบบปิดโลหะ AC KYN28-24 สามารถนำไปใช้กับการกระจายพลังงานไฟฟ้าแรงสูง 20kV ของศูนย์ข้อมูล IDC ขนาดใหญ่พิเศษ ซึ่งตรงตามข้อกำหนดการจ่ายไฟอย่างต่อเนื่องของศูนย์ข้อมูล และให้พลังงานไฟฟ้าแรงสูงที่เชื่อถือได้สำหรับโหลดหลัก เช่น คลัสเตอร์เซิร์ฟเวอร์และระบบทำความเย็น

รองรับโครงการโครงสร้างพื้นฐานขนาดใหญ่

ให้บริการโครงการจำหน่ายไฟฟ้า 20kV สำหรับโครงการโครงสร้างพื้นฐานขนาดใหญ่ เช่น สนามบิน ศูนย์กลางรถไฟความเร็วสูง และสถานที่ขนาดใหญ่ เหมาะสำหรับความต้องการพลังงานไฟฟ้าแรงสูงในระหว่างขั้นตอนการก่อสร้างและการดำเนินงานของโครงการ เพื่อให้มั่นใจว่าการทำงานมีเสถียรภาพของระบบไฟฟ้า

โรงงานอุตสาหกรรมไฟฟ้าแรงสูง

นำเสนอโซลูชันการกระจายพลังงานระดับ 20kV สำหรับโรงงานที่มีความต้องการไฟฟ้าแรงสูง เช่น เหล็ก เคมี และการผลิตอิเล็กทรอนิกส์ ตรงตามข้อกำหนดด้านแหล่งจ่ายไฟและการป้องกันสำหรับอุปกรณ์การผลิตขนาดใหญ่และมอเตอร์ไฟฟ้าแรงสูง

ทำไมถึงเลือกพวกเรา?

Junray Electrical เป็นโรงงานมืออาชีพและผู้จัดจำหน่ายสวิตช์เกียร์โลหะแบบปิด KYN28-24 AC ในประเทศจีน เรามีส่วนร่วมอย่างลึกซึ้งในการวิจัยและการผลิตอุปกรณ์จำหน่ายไฟฟ้าแรงสูงเป็นเวลาหลายปี และมีระบบการวิจัยผลิตภัณฑ์ การผลิต และระบบการตรวจสอบคุณภาพที่สมบูรณ์ ผลิตภัณฑ์ KYN28-24 เป็นไปตามมาตรฐานสากลและในประเทศ เช่น IEC298 และ GB3906 ตลอดกระบวนการออกแบบและการผลิต ส่วนประกอบหลักได้รับการคัดเลือกจากแบรนด์คุณภาพสูงในอุตสาหกรรม อุปกรณ์แต่ละชิ้นผ่านการทดสอบที่เข้มงวด เช่น การทนต่อแรงดันไฟฟ้า ฉนวน และอินเทอร์ล็อค ก่อนออกจากโรงงานเพื่อให้มั่นใจว่าประสิทธิภาพเป็นไปตามข้อกำหนด เรามีทีมงานด้านเทคนิคมืออาชีพที่สามารถจัดหาโซลูชันที่ปรับแต่งได้ตามความต้องการที่แท้จริงของโครงข่ายไฟฟ้า 20kV ของลูกค้า ในเวลาเดียวกัน เรานำเสนอบริการครบวงจรครอบคลุมการติดตั้งและการทดสอบการใช้งาน การฝึกอบรมการปฏิบัติงานและการบำรุงรักษา และการซ่อมหลังการขาย

คำถามที่พบบ่อย

1. KYN28-24 สามารถเปลี่ยนสวิตช์เกียร์ขนาดกลาง 12kV ได้โดยตรงหรือไม่

แรงดันไฟฟ้าที่กำหนดของ KYN28-24 คือ 24kV ออกแบบมาโดยเฉพาะสำหรับโครงข่ายไฟฟ้า 20kV พารามิเตอร์ของฉนวนและโครงสร้างตู้เหมาะสำหรับระดับไฟฟ้าแรงสูง สวิตช์เกียร์ที่ติดตั้งขนาดกลาง 12kV ใช้ได้กับโครงข่ายไฟฟ้า 12kV หรือต่ำกว่าเท่านั้น ระดับแรงดันไฟฟ้าไม่ตรงกันและไม่สามารถใช้แทนกันได้

2. สวิตช์เกียร์แบบปิดโลหะ KYN28-24 AC ที่มีระดับการป้องกัน IP5X สามารถทนต่อสภาพแวดล้อมเฉพาะใดได้บ้าง

การป้องกันระดับ IP5X สามารถป้องกันฝุ่นเข้ามาได้อย่างสมบูรณ์ และยังต้านทานการฉีดน้ำแรงดันต่ำจากทุกทิศทางอีกด้วย เหมาะสำหรับโรงปฏิบัติงานทางอุตสาหกรรมที่มีความชื้นสูงและมีฝุ่นมาก สถานีย่อยกลางแจ้ง ห้องกระจายสินค้าใต้ดิน ฯลฯ และไม่จำเป็นต้องมีสิ่งอำนวยความสะดวกในการป้องกันเพิ่มเติม

3. ข้อดีของโครงสร้างรถเข็นขนาดเล็กที่อยู่ระหว่างการบำรุงรักษาคืออะไร?

รถลากสามารถถอนออกได้โดยอิสระ ในกรณีที่วงจรเดียวขัดข้อง ต้องถอดเฉพาะรถลากที่เกี่ยวข้องออกเพื่อการบำรุงรักษา ในขณะที่วงจรอื่นๆ ยังคงทำงานต่อไป ช่วยให้สามารถบำรุงรักษาได้โดยไม่ต้องไฟฟ้าดับ ลดเวลาหยุดทำงานลงอย่างมาก และเหมาะสำหรับสถานการณ์ต่างๆ เช่น โรงพยาบาล ศูนย์ข้อมูล และการขนส่งทางรถไฟที่ไม่อนุญาตให้ไฟฟ้าดับ

4. ช่วงกระแสไฟพิกัดที่ผลิตภัณฑ์นี้สามารถรองรับได้คือเท่าไร?

พิกัดกระแสของอุปกรณ์ครอบคลุมตั้งแต่ 630A ถึง 4000A คุณสามารถเลือกข้อกำหนดปัจจุบันที่สอดคล้องกันได้ตามความต้องการโหลดของลูกค้า โดยตอบสนองความต้องการในปัจจุบันที่แตกต่างกัน ตั้งแต่ระบบจ่ายไฟฟ้าขนาดเล็กไปจนถึงโครงการอุตสาหกรรมขนาดใหญ่
