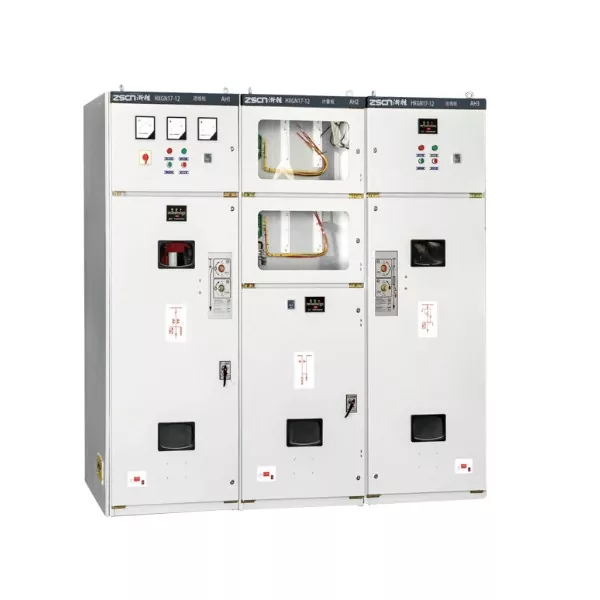

HXGN17-12 ยูนิตหลักวงแหวนปิดด้วยโลหะ

ในสถานการณ์การกระจายเครือข่ายวงแหวน 10kV ขนาดเล็กจำนวนมาก ความน่าเชื่อถือของอุปกรณ์มีความต้องการอย่างมาก อย่างไรก็ตาม ประสิทธิภาพของตู้เครือข่ายวงแหวน HXGN ทั่วไปยังไม่เพียงพอและความเสถียรในการดำเนินงานก็ต่ำ ทำให้ยากต่อการตอบสนองข้อกำหนดด้านแหล่งจ่ายไฟในสถานการณ์ดังกล่าว ในบางกรณี จำเป็นต้องติดตั้งตู้เครือข่ายแบบวงแหวนในสถานีย่อยแบบกล่อง ตู้เครือข่ายแบบวงแหวนทั่วไปมีขนาดใหญ่เกินไปและมีความสามารถในการปรับตัวได้ไม่ดี ทำให้ไม่สามารถปรับใช้ได้อย่างยืดหยุ่น ยูนิตหลักวงแหวนปิดด้วยโลหะ HXGN17-12 จัดการกับปัญหานี้ได้อย่างแม่นยำ โดยอิงตาม HXGN แบบธรรมดา ได้รับการอัปเกรดอย่างครอบคลุม โดยคำนึงถึงความน่าเชื่อถือ ความกะทัดรัด และความสามารถในการปรับตัว และได้กลายเป็นโซลูชันอัปเกรดพิเศษสำหรับการกระจายเครือข่ายวงแหวนขนาดเล็ก 10kV ระดับไฮเอนด์

การอัพเกรดที่สำคัญสามประการ

ยูนิตหลักวงแหวนปิดด้วยโลหะ HXGN17-12 เป็นเวอร์ชันอัปเกรดของ HXGN ทั่วไป ข้อดีแต่ละข้อได้รับการปรับให้เหมาะสมเพื่อตอบสนองความต้องการหลักของการกระจายพลังงานเครือข่ายวงแหวนขนาดเล็ก

โครงสร้างที่ได้รับการปรับปรุง การทำงานที่เสถียรและเชื่อถือได้มากขึ้น: การใช้โครงสร้างกล่องที่ได้รับการปรับปรุงให้ดีขึ้น เมื่อเปรียบเทียบกับตู้เครือข่ายวงแหวน HXGN ทั่วไป การออกแบบโครงสร้างมีความสมเหตุสมผลมากกว่า เค้าโครงส่วนประกอบภายในได้รับการปรับปรุงให้เหมาะสม ลดความเสี่ยงในการปฏิบัติงาน อัตราความล้มเหลวลดลงอย่างมาก ไม่จำเป็นต้องบำรุงรักษาบ่อยครั้ง ปรับให้เข้ากับความต้องการความน่าเชื่อถือสูงของสถานการณ์เครือข่ายวงแหวน 10kV ขนาดเล็กได้อย่างสมบูรณ์แบบ มีความสามารถในการทำงานที่มั่นคงในระยะยาวและรับประกันการจ่ายไฟอย่างต่อเนื่อง

สวิตช์โหลด SF6 ประสิทธิภาพการดับส่วนโค้งที่เหนือกว่า: ติดตั้งสวิตช์โหลด SF6 ที่เป็นผู้ใหญ่ โดยใช้ก๊าซ SF6 เป็นฉนวนและสารดับเพลิงส่วนโค้ง ความสามารถในการดับส่วนโค้งนั้นเหนือกว่าสวิตช์สูญญากาศทั่วไปมาก ด้วยความเร็วทำลายที่รวดเร็ว พลังงานส่วนโค้งขนาดเล็ก การกัดเซาะของการสัมผัสเล็กน้อย การทำงานที่เชื่อถือได้มากขึ้น ตอบสนองความต้องการที่แท้จริงของการกระจายเครือข่ายวงแหวน 10kV ขนาดเล็กได้ดีขึ้น และยังมีลักษณะของการไม่ต้องบำรุงรักษาในระยะยาว ลดการทำงานและการบำรุงรักษาในภายหลัง ค่าใช้จ่าย

การป้องกันลูกโซ่ป้องกันห้าประการ การทำงานที่ปลอดภัยยิ่งขึ้น: ติดตั้งมาพร้อมกับอุปกรณ์ป้องกันลูกโซ่ป้องกันห้าลูกโดยเฉพาะ ซึ่งปฏิบัติตามข้อกำหนดด้านความปลอดภัย "การป้องกันห้าประการ" อย่างเคร่งครัด ป้องกันการทำงานผิดพลาดอย่างสมบูรณ์ เช่น การทำงานของโหลด การสัมผัสกับชิ้นส่วนที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ ฯลฯ ไม่เพียงแต่รับประกันความปลอดภัยส่วนบุคคลของเจ้าหน้าที่ซ่อมบำรุงเท่านั้น แต่ยังหลีกเลี่ยงความล้มเหลวของอุปกรณ์และไฟดับที่เกิดจากการทำงานผิดพลาด โดยสร้างแผงกั้นความปลอดภัยในการทำงานแรงดันสูง 10kV อย่างครอบคลุม

ข้อมูลจำเพาะทางเทคนิค

สถานการณ์การใช้งานครอบคลุมระบบกระจายพลังงานเครือข่ายวงแหวน 10kV ขนาดเล็กระดับไฮเอนด์ต่างๆ

ด้วยความน่าเชื่อถือสูง ขนาดกะทัดรัด และความสามารถในการปรับเปลี่ยนได้กว้าง ยูนิตหลักวงแหวนล้อมรอบโลหะ HXGN17-12 จึงถูกนำมาใช้กันอย่างแพร่หลายในสถานการณ์การกระจายพลังงานเครือข่ายวงแหวน 10kV ขนาดเล็กต่างๆ ที่มีข้อกำหนดด้านความน่าเชื่อถือสูง นอกจากนี้ยังสามารถติดตั้งได้อย่างยืดหยุ่นในสถานีย่อยแบบกล่องและมีความสามารถในการปรับตัวที่แข็งแกร่งมาก ในสถานการณ์การกระจายพลังงานไฟฟ้าบริเวณที่อยู่อาศัย เหมาะสำหรับการจ่ายพลังงานไฟฟ้าแบบเครือข่ายวงแหวนขนาด 10kV ในพื้นที่ที่อยู่อาศัยซึ่งมีข้อกำหนดด้านความน่าเชื่อถือสูง ช่วยให้มั่นใจได้ถึงการจ่ายไฟฟ้าที่เสถียรสำหรับผู้อยู่อาศัย ในสถานการณ์โรงงานขนาดเล็ก เหมาะสำหรับการกระจายพลังงานเครือข่ายวงแหวน 10kV ในโรงงานขนาดเล็ก ซึ่งตรงตามข้อกำหนดด้านแหล่งจ่ายไฟที่มั่นคงสำหรับการผลิต ในสถานการณ์สถานีย่อยขนาดเล็ก เหมาะสำหรับการกระจายพลังงานเครือข่ายวงแหวน 10kV ของสถานีย่อย 10kV ขนาดเล็ก พร้อมการทำงานที่เสถียรและการบำรุงรักษาที่สะดวก ในสถานการณ์โครงการโครงสร้างพื้นฐานขนาดเล็ก เหมาะสำหรับการกระจายพลังงานเครือข่ายวงแหวน 10kV ของโครงการโครงสร้างพื้นฐานขนาดเล็ก ซึ่งมีความทนทาน เชื่อถือได้ และปรับเปลี่ยนได้สูง

การประกันคุณภาพ

Junray Electrical ในฐานะผู้ผลิต ผู้จำหน่าย และโรงงานระดับมืออาชีพในประเทศจีน ปฏิบัติตามมาตรฐานแห่งชาติของยูนิตหลักวงแหวน HXGN17-12 อย่างเคร่งครัด ยูนิตหลักที่มีวงแหวนล้อมรอบด้วยโลหะ HXGN17-12 แต่ละตัวผ่านการทดสอบโครงสร้างอย่างเข้มงวด การทดสอบแรงดันไฟฟ้าและการทดสอบอินเทอร์ล็อก เพื่อให้มั่นใจถึงการทำงานที่มั่นคงและปลอดภัยและรับประกันคุณภาพ เราเสนอการปรับแต่งหน่วยและการปรับแต่งฟังก์ชั่น ตามแผนการจัดจำหน่ายเครือข่ายวงแหวน 10kV ขนาดเล็กของลูกค้า เราสามารถปรับแต่งตู้พิเศษให้ตรงตามความต้องการที่แท้จริงได้อย่างสมบูรณ์แบบ ไม่ว่าจะเป็นการประมูลโครงการหรือการยอมรับทางวิศวกรรมก็สามารถผ่านได้สำเร็จ กระบวนการมีความสมบูรณ์และคงทน ทำให้การจัดซื้อสะดวกยิ่งขึ้น และใช้ความมั่นใจมากขึ้น

ภาพรวมโครงการ

โครงการนี้เกี่ยวข้องกับการอัปเกรดและปรับปรุงระบบจำหน่ายไฟฟ้า 10kV สำหรับกลุ่มวิสาหกิจขนาดกลางและขนาดย่อม (SMEs) ภายในสวนอุตสาหกรรม อุทยานประกอบด้วยอาคารโรงงานมาตรฐานหลายแห่ง ห้องปฏิบัติการวิจัยและพัฒนา และสาธารณูปโภคที่เกี่ยวข้อง โหลดไฟฟ้าจะกระจายไปตามวงจรย่อยจำนวนมาก ทำให้จำเป็นต้องมีการกำหนดค่าแหล่งจ่ายไฟเครือข่ายวงแหวนหลายส่วน สวิตช์เกียร์รุ่นเก่าที่มีอยู่ได้รับผลกระทบจากการเสื่อมสภาพของฉนวน การออกแบบโครงสร้างขั้นพื้นฐาน การขาดกลไกการประสาน "การป้องกันห้าประการ" ที่เชื่อถือได้ และการไม่สามารถอำนวยความสะดวกในการเชื่อมต่อโครงข่ายวงแหวนและเครือข่ายที่ยืดหยุ่น ปัญหาเหล่านี้ส่งผลให้ไฟฟ้าดับอย่างกว้างขวางในระหว่างการบำรุงรักษาและความน่าเชื่อถือของแหล่งจ่ายไฟต่ำ ซึ่งส่งผลกระทบอย่างรุนแรงต่อการดำเนินงานการผลิตตามปกติขององค์กร

โครงการนี้เกี่ยวข้องกับการเปลี่ยนสวิตช์เกียร์ไฟฟ้าแรงสูงทั้งหมดด้วยยูนิตหลัก (RMU) ที่ล้อมรอบด้วยโลหะในร่ม HXGN17-12 หน่วยเหล่านี้จะจัดการกับสายขาเข้า 10kV การเชื่อมต่อแบบแยกส่วน การแยกโหลด และการจ่ายเทอร์มินัลสำหรับสถานีย่อยแบบกล่อง การตั้งค่านี้สร้างโครงสร้างเครือข่ายการกระจายที่เชื่อถือได้ซึ่งประกอบด้วยหลายส่วนและการเชื่อมต่อระหว่างกัน ดังนั้นจึงเป็นไปตามข้อกำหนดของอุทยานสำหรับการขยายกำลังการผลิต การแยกการบำรุงรักษา และการถ่ายโอนพลังงานอย่างต่อเนื่อง

ปัญหาก่อนการปรับปรุง

อันตรายด้านความปลอดภัยที่สำคัญที่เกี่ยวข้องกับสวิตช์เกียร์ที่เสื่อมสภาพ: ตู้แบบคงที่รุ่นเก่าขาดการเชื่อมต่อแบบ "ป้องกันห้าประการ" ที่ครอบคลุม ทำให้มีแนวโน้มที่จะเกิดข้อผิดพลาดในการปฏิบัติงาน การเสื่อมสภาพของฉนวนและการสะสมของฝุ่นนำไปสู่การติดตามและการวาบไฟตามผิว ทำให้เกิดการสะดุดระหว่างพายุฝนฟ้าคะนอง

ไม่สามารถจัดหาแหล่งจ่ายไฟเครือข่ายวงแหวนที่ยืดหยุ่นได้: อุปกรณ์ที่มีอยู่ขาดการเชื่อมต่อโครงข่ายที่เชื่อถือได้และความสามารถในการแบ่งส่วน ความผิดพลาดทำให้จำเป็นต้องปิดสายการผลิตทั้งหมด ส่งผลให้วิสาหกิจของอุทยานสูญเสียการผลิตจำนวนมาก

ความยากในการขยายวงจร: โครงสร้างคงที่ของตู้เก่าทำให้ไม่สามารถเพิ่มวงจรสาขาใหม่ได้ และไม่สามารถตอบสนองความต้องการพลังงานที่เพิ่มขึ้นขององค์กรใหม่ที่เข้ามาในอุทยาน

การบำรุงรักษาและการดำเนินงานที่ยุ่งยาก: การไม่มีส่วนการทำงานที่เป็นอิสระทำให้การบำรุงรักษาจำเป็นต้องเกิดไฟฟ้าดับจำนวนมาก ส่งผลให้เกิดความเสี่ยงในการปฏิบัติงานสูงและประสิทธิภาพการซ่อมแซมฉุกเฉินต่ำ

ระดับการป้องกันต่ำ: เนื่องจากสภาพแวดล้อมที่ซับซ้อนและระดับฝุ่นโดยรอบอาคารโรงงานสูง ตู้มาตรฐานจึงต้านทานฝุ่นและความชื้นได้ไม่ดี ส่งผลให้อุปกรณ์มีอัตราความล้มเหลวสูง

แผนการกำหนดค่าอุปกรณ์

เพื่อตอบสนองลักษณะการกระจายตัวของสวนอุตสาหกรรม โดยเฉพาะความต้องการหลายสาขา การเชื่อมต่อโครงข่ายวงแหวน และการขยายกำลังการผลิตบ่อยครั้ง โครงการจึงใช้ยูนิตหลัก (RMU) ที่ล้อมรอบด้วยโลหะชนิดกล่อง HXGN17-12 สำหรับระบบจำหน่ายแรงดันไฟฟ้าปานกลาง ยูนิตเหล่านี้ใช้การออกแบบสวิตช์ตัดโหลดแบบสุญญากาศ เพื่อให้มีฟังก์ชันเครือข่ายวงแหวน การแบ่งส่วน และการป้องกันเทอร์มินัลที่เชื่อถือได้ ข้อมูลจำเพาะของอุปกรณ์ที่สำคัญ

รุ่น: HXGN17-12 ยูนิตหลักวงแหวนล้อมรอบโลหะแรงดันปานกลางในร่ม (RMU)

แรงดันไฟฟ้า: 12kV (เหมาะสำหรับเครือข่ายการกระจาย 10kV)

จัดอันดับปัจจุบัน: 630A

องค์ประกอบที่แตกหัก: สวิตช์โหลดสูญญากาศรวมกับการป้องกันฟิวส์จำกัดกระแส

โครงสร้างตู้: ปิดด้วยโลหะ; ช่องบัสบาร์และสายเคเบิลอิสระ ช่องระบายแรงดันในตัว

ระดับการป้องกัน: IP4X (กันฝุ่นและกันความชื้น เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน)

คุณสมบัติด้านความปลอดภัย: อินเตอร์ล็อคทางกล/ไฟฟ้า "การป้องกันห้าประการ" ที่ครอบคลุม ตัวบ่งชี้สายไฟสด ตัวบ่งชี้ข้อผิดพลาด และอินเตอร์ล็อคกราวด์

โหมดการทำงาน: รองรับการเชื่อมต่อเครือข่ายแบบวงแหวน แหล่งจ่ายไฟแบบแบ่งส่วน การกระจายเทอร์มินัล และการสำรองไฟแบบคู่

จุดเด่นด้านการก่อสร้างและการใช้งาน

ความสามารถเครือข่ายวงแหวนที่แข็งแกร่งและแหล่งจ่ายไฟที่ยืดหยุ่น: ช่วยให้สามารถกำหนดค่าเครือข่าย "daisy-chain" (แบบจับมือกัน) แบบหลายส่วนได้อย่างยืดหยุ่น ข้อผิดพลาดในส่วนเดียวสามารถแยกออกได้และเปลี่ยนเส้นทางพลังงาน ช่วยลดขอบเขตของไฟฟ้าดับได้อย่างมาก

ประสิทธิภาพการดับอาร์กสุญญากาศที่เสถียร: ใช้สวิตช์โหลดสุญญากาศที่ให้ความสามารถในการดับอาร์กที่แข็งแกร่ง ไม่ติดไฟ และการทำงานที่ไม่ต้องบำรุงรักษา ลดความเสี่ยงการรั่วไหลของก๊าซที่เกี่ยวข้องกับสวิตช์เกียร์ SF6 จึงมั่นใจในความปลอดภัยต่อสิ่งแวดล้อม

โครงสร้างที่ทนทานเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม: ตู้โลหะปิดสนิทพร้อมระดับการป้องกันสูง ทนทานต่อฝุ่นโรงงานและความผันผวนของอุณหภูมิและความชื้นได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเสถียรของฉนวนในระยะยาว

การขยายความจุที่สะดวก: สามารถต่อตู้แบบเคียงข้างกันได้อย่างยืดหยุ่น ภาระที่เพิ่มขึ้นในอนาคตภายในสวนอุตสาหกรรมสามารถรองรับได้โดยการขยายโดยตรงโดยไม่ต้องยกเครื่องระบบทั้งหมด

อินเตอร์ล็อคนิรภัย "การป้องกันห้าประการ" ที่ครอบคลุม: กำจัดอุบัติเหตุทางไฟฟ้าที่สำคัญโดยสิ้นเชิง เช่น การสวิตช์ภายใต้โหลด การเปิดประตูขณะมีกระแสไฟฟ้า หรือการต่อสายดินโดยไม่ตั้งใจ เพื่อให้มั่นใจในความปลอดภัยสูงระหว่างการทำงานและการบำรุงรักษา

ประสิทธิภาพการดำเนินงาน

ความน่าเชื่อถือของพาวเวอร์ซัพพลายที่ได้รับการปรับปรุงอย่างมีนัยสำคัญ: ช่วยให้สามารถแยกส่วนและเปลี่ยนเส้นทางข้อผิดพลาดได้ การบำรุงรักษาหรือข้อผิดพลาดไม่จำเป็นต้องปิดสายการผลิตทั้งหมดอีกต่อไป เพื่อให้มั่นใจว่ามีการผลิตอย่างต่อเนื่องสำหรับองค์กรภายในอุทยาน

การทำงานที่เสถียรและไม่มีข้อผิดพลาด: การดับเพลิงด้วยส่วนโค้งสุญญากาศรวมกับโครงสร้างที่ปิดสนิทช่วยป้องกันการคืบคลาน การวาบไฟตามผิว และความล้มเหลวที่เกี่ยวข้องกับความชื้น ส่งผลให้ไม่มีทริปที่ผิดปกติตลอดทั้งปี

การหักล้างข้อผิดพลาดที่แม่นยำและเชื่อถือได้: ฟิวส์แบบรวมและการป้องกันสวิตช์โหลดช่วยให้มั่นใจได้ว่าสามารถล้างข้อผิดพลาดการลัดวงจรในหม้อแปลงและสายแยกได้อย่างรวดเร็ว เพื่อปกป้องอุปกรณ์ดาวน์สตรีม

O&M ที่ปลอดภัยและสะดวกสบาย: มีฟังก์ชัน "การป้องกันห้าประการ" ที่ครอบคลุมและเค้าโครงโครงสร้างที่ชัดเจน ระบุตำแหน่งข้อผิดพลาดได้ง่าย ช่วยเพิ่มประสิทธิภาพการบำรุงรักษาได้อย่างมาก และลดความเสี่ยงในการปฏิบัติงานได้อย่างมาก ตอบสนองความต้องการในการขยายกำลังการผลิตในระยะยาว: ตู้มีโครงสร้างที่ขยายได้เพื่อรองรับการดึงดูดทางธุรกิจในอนาคตและการเติบโตของโหลดภายในสวนอุตสาหกรรม โดยมีความจุเพียงพอสำหรับการกระจายพลังงาน

สรุปกรณี

HXGN17-12 เป็นยูนิตหลักวงแหวนประเภทสุญญากาศ (RMU) ที่ออกแบบมาโดยเฉพาะสำหรับสวนอุตสาหกรรม คลัสเตอร์อุตสาหกรรม ห้องจ่ายไฟในโรงงาน และการอัพเกรดเครือข่ายการกระจายสินค้าในเมือง ต่างจาก XGN15-12 (ซึ่งใช้ฉนวนกันแก๊ส SF6) รุ่นนี้ใช้ระบบดับเพลิงแบบสุญญากาศ ลดความเสี่ยงของการรั่วไหลของแก๊ส และเป็นมิตรกับสิ่งแวดล้อมและไม่ต้องบำรุงรักษา เมื่อเปรียบเทียบกับสวิตช์เกียร์หุ้มโลหะซีรีส์ KYN28 มีต้นทุนที่ต่ำกว่า ใช้พื้นที่น้อยกว่า และความสามารถในการปรับตัวที่เหนือกว่าสำหรับการกำหนดค่าเครือข่ายวงแหวน ทำให้เป็นตัวเลือกที่เหมาะสมและคุ้มค่าที่สุดสำหรับระบบกระจายเครือข่ายวงแหวนที่มีความน่าเชื่อถือสูง ซึ่งต้องใช้วงจรหลายวงจรและความสามารถในการแบ่งส่วนในเขตอุตสาหกรรม
