จุนเรย์เป็นผู้ผลิตและผู้จำหน่ายอุปกรณ์ไฟฟ้าแรงดันต่ำระดับมืออาชีพของจีน นำเสนอกล่องกระจาย PZ30สำหรับการจำหน่ายไฟฟ้าปลายทางในอาคารพักอาศัย อาคารพาณิชย์ และโรงงานอุตสาหกรรม ด้วยการติดตั้งแบบโมดูลาร์ โครงสร้างที่กะทัดรัด และการรองรับส่วนประกอบการป้องกันวงจร โซลูชันนี้ช่วยให้ผู้รับเหมาไฟฟ้าและผู้ซื้อโครงการสร้างระบบจำหน่ายที่ใช้งานได้จริงและบำรุงรักษาได้
ระบบจำหน่ายไฟฟ้าที่เชื่อถือได้เริ่มต้นด้วยตู้ที่เหมาะสม อุปกรณ์ป้องกันที่เหมาะสม และโครงร่างวงจรที่วางแผนไว้อย่างดี กล่องกระจาย PZ30 เป็นตำแหน่งรวมศูนย์สำหรับการติดตั้งส่วนประกอบไฟฟ้าแบบโมดูลาร์ที่กระจายพลังงานไปยังแต่ละวงจร ในขณะเดียวกันก็รองรับการป้องกันโหลดเกิน การลัดวงจร แรงดันไฟฟ้าเกิน และการรั่วไหล เมื่อเลือกและติดตั้งอุปกรณ์ป้องกันที่เกี่ยวข้องอย่างถูกต้อง มีจำหน่ายในความจุของวงจรและการกำหนดค่าการติดตั้งที่แตกต่างกัน โดยสามารถรองรับการใช้งานในที่พักอาศัย สำนักงาน สถานที่ค้าปลีก และสภาพแวดล้อมอุตสาหกรรมในร่มที่เหมาะสม คู่มือนี้จะอธิบายหลักการทำงาน คุณลักษณะหลัก ตัวเลือกการติดตั้ง เกณฑ์การคัดเลือก และข้อกำหนดในการบำรุงรักษา เพื่อช่วยให้ผู้ซื้อมีข้อมูลในการตัดสินใจจัดซื้อจัดจ้าง

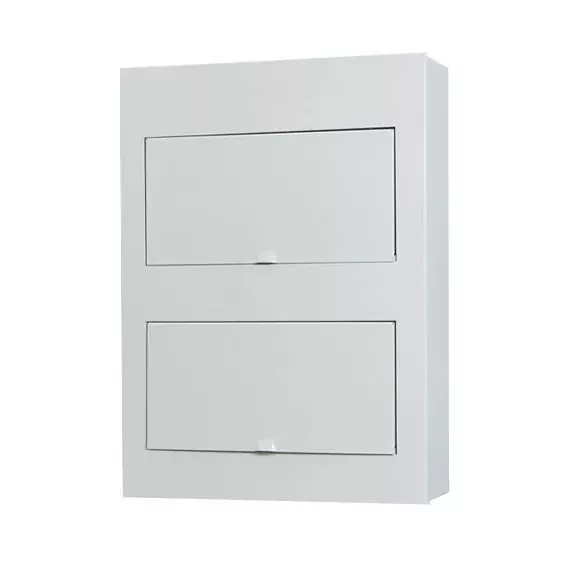

กล่องกระจาย PZ30 เป็นตู้ไฟฟ้าแรงดันต่ำที่ออกแบบมาเพื่อรองรับอุปกรณ์ไฟฟ้าแบบโมดูลาร์ และจัดระเบียบวงจรย่อยภายในระบบจำหน่ายไฟฟ้าของอาคาร โดยทั่วไปการจัดเรียงภายในจะใช้รางยึดเพื่อรองรับเบรกเกอร์วงจรขนาดเล็กที่เข้ากันได้และอุปกรณ์ป้องกันแบบโมดูลาร์อื่นๆ ขึ้นอยู่กับการกำหนดค่าที่เลือก
แทนที่จะปล่อยให้แต่ละวงจรกระจัดกระจายตลอดการติดตั้ง ตู้จะรวบรวมส่วนประกอบการกระจายที่จำเป็นไว้ด้วยกันในตำแหน่งที่สามารถเข้าถึงได้ ช่วยให้ช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมสามารถระบุวงจร ดำเนินการตรวจสอบ และดำเนินการบำรุงรักษาได้ง่ายขึ้น
จุนเรย์ อธิบายว่าซีรีส์ PZ30 ของตนเป็นโซลูชันสำหรับระบบจำหน่ายเทอร์มินัลแรงดันต่ำ พร้อมการใช้งานในที่พักอาศัย อาคารสำนักงาน ร้านค้า และโรงงาน ตู้นี้ใช้แผ่นเหล็กรีดเย็นและการออกแบบรางแบบโมดูลาร์ ผสมผสานโครงสร้างภายในที่มีโครงสร้างเข้ากับรูปแบบภายนอกที่กะทัดรัด
สำหรับผู้ซื้อโครงการ สิ่งสำคัญคือต้องแยกแยะตู้ออกจากระบบป้องกันไฟฟ้าที่สมบูรณ์ กล่องหุ้มเป็นที่เก็บอุปกรณ์ที่เลือก แต่การป้องกันโดยรวมขึ้นอยู่กับข้อกำหนดที่ถูกต้อง การติดตั้ง การประสานงาน และการทดสอบส่วนประกอบทางไฟฟ้าและสายไฟ
กล่องจ่ายไฟได้รับพลังงานไฟฟ้าจากแหล่งจ่ายต้นน้ำและจัดระเบียบการกระจายลงในวงจรขาออกที่แยกจากกัน อุปกรณ์ป้องกันที่ติดตั้งภายในตู้ช่วยจัดการข้อผิดพลาดทางไฟฟ้าตามฟังก์ชันและพิกัดของแต่ละบุคคล
การติดตั้งทั่วไปจะเป็นไปตามลำดับนี้:
การจัดการจริงขึ้นอยู่กับระบบจ่าย โหลดที่เชื่อมต่อ รหัสไฟฟ้าที่เกี่ยวข้อง และข้อกำหนดการป้องกันของโครงการ ผู้เชี่ยวชาญด้านไฟฟ้าที่มีคุณสมบัติเหมาะสมควรตรวจสอบการออกแบบที่สมบูรณ์ก่อนทำการจ่ายไฟ
การจัดวางการติดตั้งแบบโมดูลาร์รองรับการติดตั้งส่วนประกอบทางไฟฟ้าที่เข้ากันได้ในรูปแบบที่เป็นระเบียบ ช่วยให้การวางตำแหน่งและการเปลี่ยนส่วนประกอบง่ายขึ้น ในขณะเดียวกันก็ช่วยให้ผู้รับเหมาสร้างชุดประกอบการจัดจำหน่ายที่เป็นระบบมากขึ้น
ตู้ขนาดกะทัดรัดมีประโยชน์ในอพาร์ทเมนต์ สำนักงาน ร้านค้าขนาดเล็ก และอาคารอื่นๆ ที่มีพื้นที่ผนังจำกัด ขนาดที่ถูกต้องยังคงเป็นสิ่งสำคัญ: ตู้ต้องรองรับอุปกรณ์ที่จำเป็น การกำหนดเส้นทางของตัวนำ พื้นที่โค้งงอ และการเข้าถึงที่ปลอดภัยโดยไม่แออัดเกินไป
กล่องกระจายสินค้า PZ30 มีให้เลือกทั้งแบบติดตั้งบนพื้นผิวหรือแบบซ่อน ทั้งนี้ขึ้นอยู่กับรุ่นที่เลือก การออกแบบแบบติดบนพื้นผิวสามารถเหมาะกับโครงการปรับปรุงซ่อมแซมที่ไม่ต้องการการตัดเข้าไปในผนังที่มีอยู่ การออกแบบที่ซ่อนเร้นสามารถให้รูปลักษณ์ที่บูรณาการมากขึ้นในการก่อสร้างใหม่และการตกแต่งภายในที่วางแผนไว้
จุนเรย์ ระบุแผ่นเหล็กรีดเย็นเป็นวัสดุตัวเครื่อง ความทนทานขั้นสุดท้ายของการประกอบขึ้นอยู่กับความหนาของวัสดุ การรักษาพื้นผิว คุณภาพการผลิต สภาพแวดล้อม และการติดตั้งที่ถูกต้อง ผู้ซื้อควรยืนยันการก่อสร้างกล่องหุ้มที่แน่นอนและการตกแต่งให้เหมาะกับการใช้งานที่ต้องการ
กล่องหุ้มสามารถรองรับส่วนประกอบป้องกันที่เหมาะสมที่เลือกไว้สำหรับระบบได้ สิ่งเหล่านี้อาจรวมถึง: ขึ้นอยู่กับการออกแบบ
ข้อดีเหล่านี้ทำให้กล่องจ่ายไฟที่ระบุอย่างถูกต้องเป็นส่วนที่มีประโยชน์ของการติดตั้งระบบไฟฟ้าแรงดันต่ำที่ออกแบบมาอย่างดี
ความอเนกประสงค์ของกล่องกระจายสินค้า PZ30 ทำให้เหมาะสำหรับการใช้งานกระจายเครื่องปลายทางในอาคารต่างๆ เมื่อพิกัดและโครงสร้างตรงกับข้อกำหนดของโครงการ
สำหรับสถานที่ที่สัมผัสกับความชื้น สารกัดกร่อน ฝุ่นมากเกินไป แรงกระแทก หรือสภาพอากาศกลางแจ้ง ผู้ซื้อควรตรวจสอบการป้องกันตัวเครื่องที่จำเป็นและความเหมาะสมด้านสิ่งแวดล้อม ไม่ควรถือว่าโมเดลในร่มมาตรฐานเหมาะสมกับสภาวะที่ไม่เอื้ออำนวยโดยอัตโนมัติ
ก่อนที่จะซื้อกล่องกระจาย PZ30 ผู้ซื้อควรตรวจสอบพารามิเตอร์ทางไฟฟ้าที่ได้รับการจัดอันดับ ความจุของวงจร วิธีการติดตั้ง วัสดุของตู้ และอุปกรณ์ป้องกันที่จำเป็น ตารางต่อไปนี้สรุปข้อมูลผลิตภัณฑ์จาก Junray และข้อมูลหลักที่ควรได้รับการยืนยันสำหรับคำสั่งซื้อแต่ละรายการ
| พารามิเตอร์ | ข้อมูลที่มีอยู่หรือคำแนะนำในการคัดเลือก |
|---|---|
| ประเภทสินค้า | กล่องกระจายขั้วแรงดันต่ำ |
| แอปพลิเคชันหลัก | จำหน่ายในร่ม ที่อยู่อาศัย พาณิชยกรรม และอุตสาหกรรมที่เหมาะสม |
| วัสดุสิ่งที่แนบมา | แผ่นเหล็กรีดเย็น ตามที่อธิบายโดย จุนเรย์ |
| ติดตั้งภายใน | การออกแบบรางโมดูลาร์สำหรับส่วนประกอบทางไฟฟ้าที่เข้ากันได้ |
| วิธีการติดตั้ง | ติดตั้งบนพื้นผิวหรือติดตั้งปกปิด ขึ้นอยู่กับรุ่น |
| ความจุของวงจร | การกำหนดค่าหลายรายการ ยืนยันวิธีการที่มีอยู่สำหรับรุ่นที่ต้องการ |
| ฟังก์ชั่นการป้องกัน | ขึ้นอยู่กับเซอร์กิตเบรกเกอร์ที่เลือกและอุปกรณ์ป้องกันอื่นๆ ที่ติดตั้ง |
| พิกัดแรงดันและกระแส | ยืนยันพิกัดรุ่นที่แน่นอนและการออกแบบการประกอบทั้งหมดกับซัพพลายเออร์ |
| ระดับการป้องกันทางเข้า | ตรวจสอบการจัดอันดับของรุ่นเฉพาะกับสภาพแวดล้อมการติดตั้ง |
| อุปกรณ์เสริมและการปรับแต่ง | ยืนยันส่วนประกอบที่รวมไว้ การตกแต่ง การติดฉลาก และข้อกำหนดเฉพาะของโครงการ |
สำคัญ:ค่าสำหรับแรงดันไฟฟ้า กระแสไฟฟ้า การป้องกันทางเข้า และความจุของวงจรควรได้รับการตรวจสอบตามข้อกำหนดเฉพาะของผลิตภัณฑ์และข้อกำหนดในท้องถิ่นที่เกี่ยวข้อง อย่าสันนิษฐานว่าทุกรุ่นในซีรีส์นี้มีเรตติ้งที่เหมือนกัน
สำหรับข้อมูลผลิตภัณฑ์เพิ่มเติม โปรดไปที่หน้าผลิตภัณฑ์กล่องจ่ายไฟ Junray PZ30 หรือสำรวจโซลูชันกล่องจ่ายไฟแรงดันต่ำของบริษัท
การเลือกกล่องหุ้มที่ถูกต้องต้องใช้มากกว่าแค่ชื่อผลิตภัณฑ์เท่านั้น กล่องต้องพอดีกับการออกแบบวงจร สภาพแวดล้อมการติดตั้ง และความต้องการในการบำรุงรักษาของโครงการ
เตรียมตารางวงจรก่อนเลือกกล่องหุ้ม นับวงจรขาออกที่วางแผนไว้ และพิจารณาว่าอาจจำเป็นต้องใช้ความจุเพิ่มเติมสำหรับอุปกรณ์ในอนาคตหรือการดัดแปลงอาคารหรือไม่ หลีกเลี่ยงการเลือกตู้ที่มีพื้นที่ไม่เพียงพอสำหรับการเดินสายไฟและการจัดส่วนประกอบอย่างปลอดภัย
ประเมินขั้นตอนการก่อสร้างและพื้นที่ผนังที่มีอยู่ การติดตั้งบนพื้นผิวช่วยให้การติดตั้งง่ายขึ้นในระหว่างการปรับปรุง ในขณะที่การติดตั้งแบบปกปิดอาจเหมาะกับอาคารใหม่ที่มีรอยบากบนผนังตามแผน ยืนยันขนาดที่ต้องการและความลึกในการติดตั้งก่อนสั่งซื้อ
ตรวจสอบแรงดันไฟฟ้าของแหล่งจ่าย กระแสโหลดที่คาดหวัง สภาวะการลัดวงจร ขนาดตัวนำ และพิกัดอุปกรณ์ป้องกัน การป้องกันวงจรต้องประสานงานกับสายไฟและอุปกรณ์เชื่อมต่อ แทนที่จะเลือกตามความจุทางกายภาพของตู้เพียงอย่างเดียว
ระบุว่าพื้นที่การติดตั้งแห้ง ชื้น มีฝุ่น มีฤทธิ์กัดกร่อน หรือสัมผัสกับความเสียหายทางกล ยืนยันว่าระดับการป้องกัน วัสดุ และพื้นผิวของตู้นั้นเหมาะสมกับสถานที่จริง
ก่อนทำการสั่งซื้อ โปรดขอแบบที่เกี่ยวข้อง ขนาด ข้อกำหนดทางเทคนิค รายการส่วนประกอบ เอกสารด้านความสอดคล้องที่เกี่ยวข้อง และข้อมูลการตรวจสอบ สำหรับโครงการที่มีการรับรองในท้องถิ่นหรือข้อกำหนดการประกวดราคา ให้ยืนยันการปฏิบัติตามข้อกำหนดก่อนการจัดซื้อ
รายการตรวจสอบการจัดซื้อที่ใช้ได้จริงประกอบด้วย:
การติดตั้งที่ถูกต้องถือเป็นสิ่งสำคัญต่อประสิทธิภาพของชุดจ่ายไฟฟ้า งานควรดำเนินการโดยบุคลากรที่มีคุณสมบัติตามรหัสไฟฟ้าที่เกี่ยวข้อง คำแนะนำของผู้ผลิต และขั้นตอนความปลอดภัยของสถานที่
กำหนดตารางการตรวจสอบตามเงื่อนไขการติดตั้ง คำแนะนำอุปกรณ์ และกฎระเบียบที่บังคับใช้ บุคลากรที่ผ่านการรับรองควรตรวจสอบความเสียหายที่มองเห็นได้ สัญญาณของความร้อนสูงเกินไป การเชื่อมต่อที่หลวม การกัดกร่อน การปนเปื้อน และการเปลี่ยนแปลงของโหลดที่เชื่อมต่อ อุปกรณ์ป้องกันควรได้รับการทดสอบตามคำแนะนำของผู้ผลิตและข้อกำหนดด้านความปลอดภัยที่เกี่ยวข้อง
ก่อนเปิดหรือบำรุงรักษากล่องหุ้ม ให้แยกแหล่งจ่าย ใช้ขั้นตอนการล็อคที่เหมาะสม และตรวจสอบว่าไม่มีแรงดันไฟฟ้า ห้ามถอดฝาครอบหรือทำงานกับอุปกรณ์ที่มีพลังงานไฟฟ้า เว้นแต่งานดังกล่าวจะได้รับอนุญาตและควบคุมโดยเฉพาะภายใต้ขั้นตอนความปลอดภัยทางไฟฟ้าที่เหมาะสม
วัตถุประสงค์หลักคือเพื่อจัดระเบียบการจ่ายไฟเทอร์มินัลแรงดันต่ำโดยอาศัยส่วนประกอบไฟฟ้าแบบโมดูลาร์ที่รองรับและปกป้องวงจรย่อยแต่ละวงจร ฟังก์ชันการป้องกันเฉพาะนั้นขึ้นอยู่กับอุปกรณ์ที่ติดตั้งภายในกล่องหุ้ม
ใช่. เหมาะสำหรับการใช้งานในที่พักอาศัย เช่น วงจรไฟส่องสว่างและเต้ารับ เมื่อรุ่นที่เลือก พิกัดไฟฟ้า อุปกรณ์ป้องกัน และวิธีการติดตั้งสอดคล้องกับข้อกำหนดในท้องถิ่น
โมเดลแบบติดตั้งบนพื้นผิวถูกยึดเข้ากับผนัง ทำให้มีประโยชน์สำหรับโครงการปรับปรุงหลายๆ โครงการ มีการติดตั้งรุ่นติดตั้งแบบซ่อนไว้ภายในช่องติดผนังที่เหมาะสมเพื่อให้มีรูปลักษณ์ที่บูรณาการมากขึ้น ทางเลือกขึ้นอยู่กับโครงสร้างอาคาร พื้นที่ติดตั้ง และการออกแบบโครงการ
ความจุของวงจรจะแตกต่างกันไปตามรุ่นและการกำหนดค่า ผู้ซื้อควรยืนยันจำนวนวิธีที่มีอยู่กับ Junray และตรวจสอบให้แน่ใจว่ากล่องหุ้มที่เลือกนั้นมีพื้นที่เพียงพอสำหรับอุปกรณ์ ตัวนำ และการขยายตามแผนที่จำเป็น
กล่องหุ้มมีตำแหน่งสำหรับติดตั้งอุปกรณ์ป้องกัน มันไม่ได้จัดให้มีฟังก์ชันการป้องกันทุกอย่างอย่างอิสระ ต้องเลือกติดตั้งเซอร์กิตเบรกเกอร์และอุปกรณ์อื่นๆ ที่จำเป็นให้เหมาะสมกับระบบไฟฟ้า
ยืนยันความจุของวงจร ขนาด วิธีการติดตั้ง พารามิเตอร์ทางไฟฟ้าที่กำหนด อัตราการป้องกันตู้ วัสดุและพื้นผิว ส่วนประกอบที่รวมอยู่ เอกสารที่เกี่ยวข้อง และข้อกำหนดในการจัดส่ง การระบุกำหนดการวงจรและรายละเอียดสภาพแวดล้อมของโครงการสามารถช่วยให้ซัพพลายเออร์แนะนำการกำหนดค่าที่เหมาะสมได้
กล่องจ่ายไฟ PZ30 ที่คัดสรรมาอย่างดีจะช่วยสร้างระบบจ่ายแรงดันต่ำที่เป็นระเบียบ เข้าถึงได้ และบำรุงรักษาได้ มูลค่าที่ใช้ได้จริงขึ้นอยู่กับการจับคู่การกำหนดค่าตู้กับกำหนดการวงจร การเลือกอุปกรณ์ป้องกันที่เหมาะสม และความมั่นใจในการติดตั้งโดยมืออาชีพและการตรวจสอบเป็นประจำ สำหรับการพัฒนาที่อยู่อาศัย การติดตั้งเชิงพาณิชย์ และโครงการอุตสาหกรรมในร่มที่เหมาะสม การยืนยันรายละเอียดทางเทคนิคก่อนซื้อสามารถลดความยุ่งยากในการติดตั้งและปรับปรุงความสามารถในการให้บริการในระยะยาว
