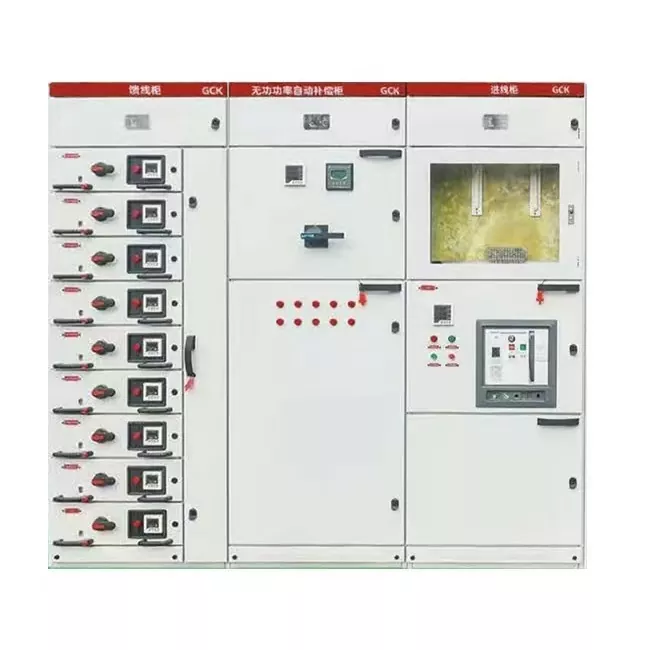

ตู้กระจายสินค้าแบบดึงออก GCK

คุณยังคงประสบปัญหากับพื้นที่ที่จำกัดในห้องจัดจำหน่ายหรือไม่? หรือคุณเคยประสบปัญหาวงจรขัดข้องเล็กน้อยซึ่งทำให้สายการผลิตทั้งหมดต้องปิดซ่อมบำรุง ส่งผลให้เกิดความสูญเสียทางเศรษฐกิจอย่างมหาศาลหรือไม่? แม้ว่าตู้แบบยึดอยู่กับที่แบบดั้งเดิมจะมีราคาไม่แพง แต่การบำรุงรักษาจำเป็นต้องตัดไฟดับโดยสิ้นเชิง แม้ว่าระบบ MNS ระดับไฮเอนด์จะมีประสิทธิภาพที่ยอดเยี่ยม แต่ต้นทุนที่สูงมักเป็นอุปสรรคต่อหลายโครงการ

ตู้กระจายสินค้าแบบดึงออก GCK จาก Junray Electrical ได้รับการออกแบบมาอย่างแม่นยำเพื่อจัดการกับภาวะที่กลืนไม่เข้าคายไม่ออกนี้ เราได้ละทิ้งการออกแบบลิ้นชักขนาดใหญ่แบบเดิมๆ และใช้หน่วยโมดูลขนาด 1/2 ที่ปรับให้เหมาะสมแล้ว การออกแบบนี้ไม่เพียงแต่ช่วยลดพื้นที่ของห้องกระจายสินค้าลงอย่างมาก แต่ยังช่วยให้ "การบำรุงรักษาเมื่อปิดเครื่อง" เป็นไปได้ ซึ่งช่วยลดความกังวลเรื่องการหยุดทำงานของเครื่องจักรที่เกิดจากการบำรุงรักษาได้อย่างสมบูรณ์ และเป็นตัวเลือกที่สมบูรณ์แบบสำหรับโครงการที่ต้องการทั้งประสิทธิภาพและงบประมาณ

จุดแข็งหลัก

ความสามารถในการแข่งขันหลักของตู้จัดจำหน่าย GCK Draw-out อยู่ที่การดำเนินงานแบบไดนามิกและความสามารถในการใช้พื้นที่:

ความหนาแน่นของวงจรสูงเป็นพิเศษ: ตู้เดี่ยวสามารถรองรับวงจรอิสระได้สูงสุด 18 วงจร ด้วยการใช้ลิ้นชักแบบโมดูลาร์ 1/2 ยูนิต ซึ่งมากกว่าความจุสองเท่าของตู้ GCS แบบดั้งเดิม ซึ่งหมายความว่าด้วยพื้นที่เท่ากัน คุณจะสามารถเพิ่มความสามารถในการจ่ายไฟฟ้าเป็นสองเท่า ซึ่งช่วยเพิ่มการใช้พื้นที่ได้อย่างมาก

บรรลุการบำรุงรักษา "เวลาหยุดทำงานเป็นศูนย์": ชุดลิ้นชักมีระบบอินเตอร์ล็อคเชิงกลสามตำแหน่ง "การทำงาน การทดสอบ และการแยก" ที่ชัดเจน เมื่อวงจรขัดข้อง ผู้ปฏิบัติงานสามารถถอดลิ้นชักที่ชำรุดออกได้อย่างง่ายดายเพื่อการบำรุงรักษา เช่น การเปลี่ยนแบตเตอรี่ ในขณะที่วงจรที่อยู่ติดกันยังคงทำงานตามปกติ ช่วยลดปัญหาไฟฟ้าดับตลอดทั้งสาย

ความคุ้มทุนที่เหมาะสมที่สุด: เมื่อเปรียบเทียบกับระบบ MNS ที่มีราคาแพง ตู้ GCK ของเรามอบประสบการณ์การดำเนินงานที่สะดวกสบายเหมือนเดิม ในขณะเดียวกันก็ลดต้นทุนการจัดซื้อลงอย่างมาก ช่วยให้คุณโดดเด่นในโครงการโครงสร้างพื้นฐานด้วยอัตราส่วนการลงทุนต่อผลผลิตที่ดีกว่า

การผลิตแบบมืออาชีพ

ในฐานะผู้ผลิตมืออาชีพที่ก่อตั้งขึ้นในปี 2013 Junray Electrical มีโรงงานผลิตที่ทันสมัย เราไม่เพียงแต่มีใบรับรองที่เชื่อถือได้ระดับสากล เช่น ISO, CCC และ CE เท่านั้น แต่ยังมีสายการผลิตขั้นสูงครบชุดตั้งแต่การตัดด้วยเลเซอร์ไปจนถึงการดัดที่แม่นยำ

ตู้จำหน่ายแบบดึงออก GCK นี้ผลิตขึ้นอย่างเคร่งครัดตามมาตรฐานสากล โครงสร้างตู้ประกอบโดยใช้โปรไฟล์โมดูลาร์ที่มีความแข็งแรงสูง ซึ่งมีทั้งความแข็งแกร่งและความแม่นยำ ภายในมีบัสบาร์ทองแดงที่มีความนำไฟฟ้าสูงอย่างหนา โดยมีช่วงกระแสไฟพิกัด 630A ถึง 4000A และกระแสไฟทนในระยะสั้นสูงถึง 80kA ทำให้มั่นใจได้ถึงเสถียรภาพแม้ภายใต้การสตาร์ทด้วยโหลดหนักหรือการกระแทกจากการลัดวงจร เมื่อรวมกับระดับการป้องกัน IP40 จะสามารถแยกฝุ่นและสิ่งแปลกปลอมได้อย่างมีประสิทธิภาพ ไม่ว่าจะในโรงงานที่เต็มไปด้วยฝุ่นหรือพื้นที่เชิงพาณิชย์ที่มีการเคลื่อนย้ายบุคลากรบ่อยครั้ง ก็รับประกันความบริสุทธิ์และความปลอดภัยของส่วนประกอบภายในได้

ข้อกำหนดทางเทคนิค:

สถานการณ์ที่เกี่ยวข้อง:

โรงงานขนาดกลาง: การจ่ายไฟฟ้าให้กับสายการผลิตหลักด้วยงบประมาณที่จำกัดแต่ต้องการการดำเนินงานและการบำรุงรักษาที่สะดวก

อาคารพาณิชย์: การจ่ายไฟและไฟฟ้าสำหรับห้างสรรพสินค้าและอาคารสำนักงานต้องไม่ทำให้เกิดไฟฟ้าดับ

โรงพยาบาล/โครงสร้างพื้นฐาน: สิ่งอำนวยความสะดวกสาธารณะและสวนอุตสาหกรรมที่มีข้อกำหนดในการจ่ายไฟอย่างต่อเนื่อง

ทำไมต้องเลือก Junray Electrical?

การเลือก Junray Electrical ไม่ใช่แค่การเลือกซัพพลายเออร์เท่านั้น แต่ยังเลือกพันธมิตรที่เชื่อถือได้อีกด้วย เรามีทีมงานมืออาชีพที่สามารถให้บริการที่กำหนดเองได้อย่างรวดเร็วและแม่นยำแก่คุณ เราสัญญาว่าจะให้การตอบสนองที่รวดเร็วทั่วโลกตลอด 24 ชั่วโมงทุกวัน หากคุณกำลังมองหาตู้กระจายสินค้าแบบดึงออก GCK ที่สามารถแก้ปัญหาพื้นที่และการดำเนินงาน อย่าลังเลที่จะอีกต่อไป ติดต่อเราทันทีเพื่อรับคำปรึกษาด้านเทคนิคและใบเสนอราคาฟรี

กรณีศึกษา

โครงการนี้เกี่ยวข้องกับการอัพเกรดระบบจำหน่ายไฟฟ้าสำหรับการประชุมเชิงปฏิบัติการการผลิตชิ้นส่วนอิเล็กทรอนิกส์ขนาดใหญ่ โรงงานแห่งนี้ดำเนินการสายการผลิตความถี่แปรผัน อุปกรณ์ตัดเฉือนที่มีความแม่นยำ ระบบปรับอากาศส่วนกลาง และวงจร MCC (ศูนย์ควบคุมมอเตอร์) อัตโนมัติ โดยมีลักษณะเฉพาะคือรอบการสตาร์ท-หยุดอุปกรณ์บ่อยครั้งและความผันผวนของโหลดอย่างมีนัยสำคัญ ตู้จำหน่าย GGD แบบคงที่แบบเดิมประสบปัญหาวงจรที่ไม่เป็นระเบียบและการบำรุงรักษาที่ยากลำบาก ข้อผิดพลาดในวงจรเดียวอาจส่งผลกระทบต่อส่วนบัสบาร์ทั้งหมดได้อย่างง่ายดาย ส่งผลให้ความต่อเนื่องในการผลิตลดลงอย่างมาก

เพื่อเพิ่มความปลอดภัยในการจำหน่าย ประสิทธิภาพการบำรุงรักษา และความเสถียรของแหล่งจ่ายไฟ ระบบจำหน่ายแรงดันไฟฟ้าต่ำของโรงงานทั้งหมดได้ถูกแทนที่ด้วยสวิตช์เกียร์แรงดันต่ำแบบถอดได้ GCK หน่วยเหล่านี้จัดการการกระจายกำลังของโรงงาน การกระจายแสง อุปกรณ์ป้อนอุปกรณ์ความถี่แปรผัน และการควบคุมการชดเชยพลังงานรีแอกทีฟจากส่วนกลาง

ปัญหาก่อนที่จะอัปเกรด

ความเสี่ยงในการบำรุงรักษาสูงและการหยุดทำงานเป็นเวลานาน: ข้อผิดพลาดในวงจรเดี่ยวของตู้คงที่แบบเก่าจำเป็นต้องปิดระบบไฟฟ้าทั้งส่วนเพื่อการซ่อมแซม การเดินสายไฟแบบสกรูที่ซับซ้อนและการซ่อมแซมฉุกเฉินที่ใช้เวลานานส่งผลกระทบอย่างรุนแรงต่อเอาต์พุตของสายการผลิต

มีความเสี่ยงสูงต่อการแพร่กระจายข้อผิดพลาด: การขาดช่องแยกอิสระหมายความว่าไฟฟ้าลัดวงจรหรืออาร์คในวงจรหนึ่งสามารถแพร่กระจายไปยังวงจรที่อยู่ติดกันได้อย่างง่ายดาย ทำให้เกิดไฟฟ้าดับในวงกว้าง

ความยากในการขยายกำลังการผลิต: วงจรตู้คงที่ขาดความยืดหยุ่น ทำให้ไม่สามารถเพิ่มความจุหรือแก้ไขวงจรสำหรับอุปกรณ์อัตโนมัติใหม่ได้อย่างง่ายดาย

ความร้อนสูงเกินไปอย่างรุนแรงที่จุดสัมผัส: การเกิดออกซิเดชันของเทอร์มินอลแบบเดิมระหว่างการทำงานระยะยาวทำให้เกิดความร้อนสูงเกินไปและการสะดุดบ่อยครั้งของตู้ป้อนขาออกระหว่างช่วงโหลดสูงสุด

ประสิทธิภาพ O&M ต่ำ: ไม่สามารถทำการ Hot-swap หรือใช้ลิ้นชักสำรองได้ ส่งผลให้ต้องแก้ไขปัญหาไฟฟ้าดับที่จำเป็น

แผนการกำหนดค่าอุปกรณ์

ตามการจำแนกประเภทโหลดของเวิร์คช็อปและข้อกำหนดของกระบวนการ สวิตช์เกียร์แรงดันต่ำแบบถอดได้ GCK ได้รับการติดตั้งทั่วห้องกระจายแรงดันต่ำ การกำหนดค่าประกอบด้วยตู้ป้อนขาเข้า ตู้ผูกรถบัส ตู้ป้อนมอเตอร์ MCC (แบบดึงออกได้) ตู้ชดเชยตัวเก็บประจุ และตู้ไฟ ทั้งหมดนี้มีโครงสร้างลิ้นชักแบบโมดูลาร์และการออกแบบช่องแยกอิสระ ข้อมูลจำเพาะของอุปกรณ์ที่สำคัญ

ประเภทตู้: สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCK

แรงดันไฟฟ้า: 380V/400V

แรงดันไฟฟ้าฉนวนที่กำหนด: 660V

คุณสมบัติโครงสร้าง: โครงสร้างโลหะปิดสนิทพร้อมช่องการทำงานอิสระ (บัสบาร์ เคเบิล และช่องลิ้นชักแยก)

ฟังก์ชั่นลิ้นชัก: มีสี่ตำแหน่ง ได้แก่ การบริการ ทดสอบ ยกเลิกการเชื่อมต่อ และถอนออก ช่วยให้สามารถบำรุงรักษาได้โดยไม่มีไฟฟ้าขัดข้อง และเปลี่ยนลิ้นชักสำรองได้อย่างรวดเร็ว

ระดับการป้องกัน: IP30

สถานการณ์การใช้งาน: การใช้งาน MCC (ศูนย์ควบคุมมอเตอร์) ของเวิร์กช็อปอุตสาหกรรม โหลดที่ต้องสตาร์ท/หยุดบ่อยครั้ง และกระบวนการผลิตต่อเนื่องที่มีความน่าเชื่อถือสูง

จุดเด่นของชุดติดตั้งเพิ่ม

การออกแบบลิ้นชักแบบโมดูลาร์: วงจรไฟฟ้าแต่ละวงจรมีลิ้นชักแยกกัน ทำให้มั่นใจถึงการแยกส่วนร่วมกันและมีความปลอดภัยสูง

การเชื่อมต่อแบบคู่ (ทางไฟฟ้าและเครื่องกล): ป้องกันการทำงานผิดพลาดและการใส่/ถอนโหลดขณะโหลด ช่วยลดอุบัติเหตุที่เกิดจากมนุษย์

การออกแบบแบ่งส่วนบัสบาร์คู่พร้อมตู้ผูกบัส: ช่วยให้สามารถจ่ายไฟแบบแบ่งส่วน โหลดบาลานซ์ และการแยกข้อผิดพลาด

วงจรลิ้นชักสำรองที่กว้างขวาง: รองรับการขยายอุปกรณ์ในอนาคตและความต้องการในการปรับเปลี่ยนกระบวนการ

ประสิทธิภาพการปฏิบัติงานหลังการปรับปรุงใหม่

ประสิทธิภาพการจัดการข้อผิดพลาดที่ดีขึ้นอย่างเห็นได้ชัด: ข้อผิดพลาดในวงจรเดียวสามารถแก้ไขได้โดยการสลับโดยตรงในลิ้นชักสำรอง เวลาการซ่อมแซมฉุกเฉินลดลงจาก 1-2 ชั่วโมงเหลือน้อยกว่า 5 นาที ซึ่งช่วยลดการสูญเสียจากการหยุดทำงานของสายการผลิตได้อย่างมาก

ความปลอดภัยที่เพิ่มขึ้น: โครงสร้างช่องแยกอิสระป้องกันการแพร่กระจายของข้อผิดพลาดและการโยกย้ายส่วนโค้งอย่างสมบูรณ์ ช่วยลดอุบัติเหตุไฟฟ้าลัดวงจรข้ามวงจร

อุณหภูมิที่เพิ่มขึ้นของอุปกรณ์ตามปกติ: หน้าสัมผัสที่เสถียรที่หน้าสัมผัสหลักของปลั๊กอิน ไม่มีความร้อนสูงเกินไปเนื่องจากการเกิดออกซิเดชัน การทำงานที่มั่นคงในช่วงโหลดสูงสุด

ความต่อเนื่องของแหล่งจ่ายไฟที่เพิ่มขึ้น: แหล่งจ่ายไฟแบบแบ่งส่วนพร้อมความสามารถในการผูกบัส ช่วยให้มั่นใจได้ว่าการบำรุงรักษาในส่วนหนึ่งจะไม่รบกวนการผลิตทั่วทั้งโรงงาน ต้นทุน O&M ที่ลดลง: ค่าใช้จ่ายในการบำรุงรักษาตลอดอายุการใช้งาน 10 ปีต่ำกว่าตู้แบบอยู่กับที่ประมาณ 20% ทำให้ไม่จำเป็นต้องขันสกรูให้แน่นบ่อยๆ หรือไฟฟ้าดับขนาดใหญ่ในการบำรุงรักษา

สรุปกรณี

ตู้แบบถอดได้ GCK เหมาะอย่างยิ่งสำหรับสถานการณ์ที่เกี่ยวข้องกับการผลิตทางอุตสาหกรรมอย่างต่อเนื่อง รอบการเริ่ม/หยุดอุปกรณ์บ่อยครั้ง และความต้องการความน่าเชื่อถือของแหล่งจ่ายไฟและประสิทธิภาพการบำรุงรักษาสูง เมื่อเปรียบเทียบกับตู้คงที่ GGD แบบดั้งเดิม ตู้เหล่านี้มีข้อได้เปรียบ เช่น การประสานความปลอดภัย การแยกส่วนอย่างอิสระ การเปลี่ยนหน่วยอย่างรวดเร็ว การขยายที่ยืดหยุ่น และความสามารถในการแยกข้อผิดพลาดที่แข็งแกร่ง ทำให้ตู้เหล่านี้เป็นตัวเลือกที่ต้องการสำหรับ MCC ของโรงงานและการปรับปรุงระบบการกระจายพลังงานแรงดันต่ำทางอุตสาหกรรม
