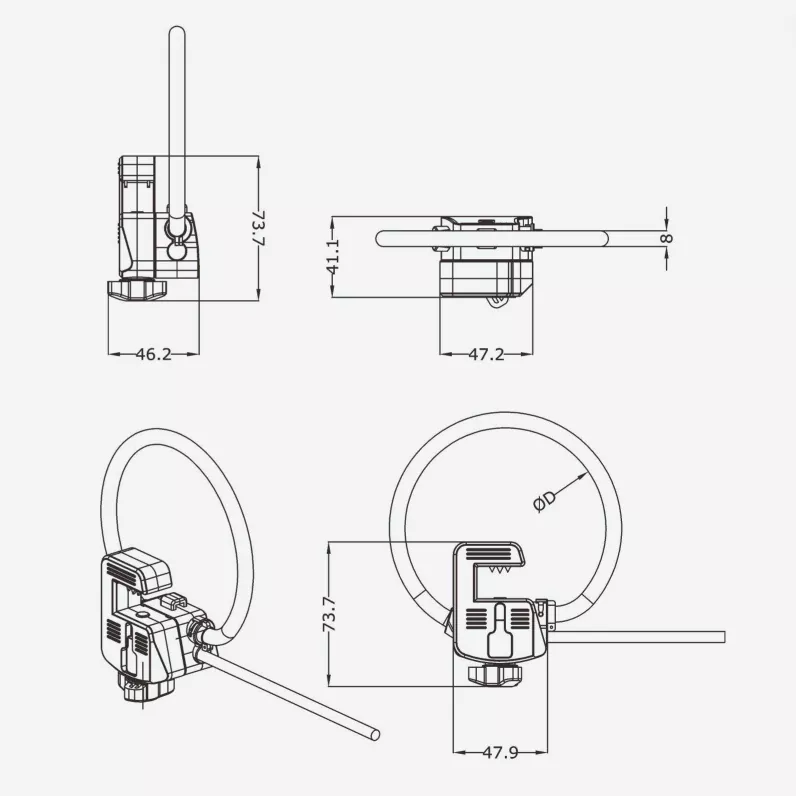

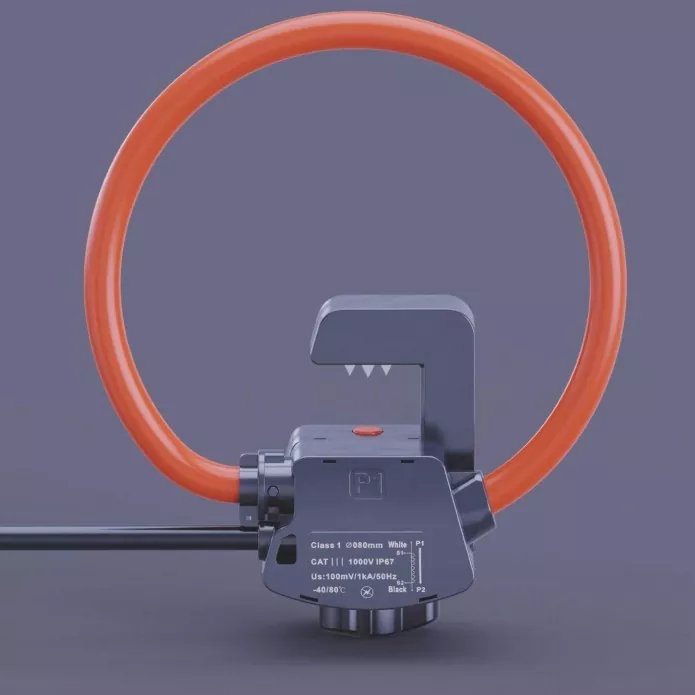

หม้อแปลงกระแสคอยล์ชนิด Busbar

หม้อแปลงกระแสคอยล์ชนิด Busbar สร้างขึ้นจากวัสดุฉนวนที่ยืดหยุ่นและทนทานต่อสภาพอากาศ และตัวเรือนกันน้ำเกรดอุตสาหกรรมเสริมแรง เหมาะสำหรับสภาพแวดล้อมที่รุนแรง เช่น ตู้กระจายสินค้ากลางแจ้ง โรงไฟฟ้าเซลล์แสงอาทิตย์ สถานีชาร์จ EV และโครงสร้างพื้นฐานด้านพลังงานกลางแจ้งของเทศบาล รองรับแอปพลิเคชันต่างๆ รวมถึงการตรวจสอบกระแสไฟกลางแจ้ง การวิเคราะห์การใช้พลังงาน และการประเมินคุณภาพไฟฟ้า

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

ความแม่นยำระดับชั้นนำของตลาด: ความแม่นยำระดับ 0.5 พร้อมข้อผิดพลาดด้านตำแหน่งน้อยที่สุดและความไวต่อสนามไฟฟ้าภายนอกต่ำ มีความไวแสง 22.5 mV/kA, 50 mV/kA และ 100 mV/kA

IP67 ปิดผนึกอย่างสมบูรณ์ กันน้ำ และกันฝุ่น: การปิดผนึกอย่างมืออาชีพที่ตัวเครื่องและจุดออกสายเคเบิลช่วยป้องกันฝน การควบแน่น และฝุ่นละออง เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่รุนแรง เช่น พื้นที่เปิดโล่ง อุโมงค์สาธารณูปโภคใต้ดิน และโรงปฏิบัติงานที่มีความชื้น ทำให้มั่นใจได้ว่าจะไม่มีน้ำเข้าหรือไฟฟ้าลัดวงจรระหว่างการใช้งานกลางแจ้งในระยะยาว

การออกแบบอุตสาหกรรมที่มีอุณหภูมิกว้าง: ทำงานได้อย่างน่าเชื่อถือในช่วง -40°C ถึง +80°C สร้างขึ้นด้วยวัสดุและกระบวนการที่ทนทานต่ออุณหภูมิสุดขั้ว หม้อแปลงกระแสคอยล์ชนิด Busbar รักษาประสิทธิภาพการทำงานที่เสถียรและความแม่นยำในการวัด แม้จะมีความผันผวนอย่างมากของอุณหภูมิโดยรอบ ไม่ว่าจะอยู่ในสภาพอากาศหนาวเย็นเยือกแข็งทางตอนเหนือหรือในสภาพอากาศร้อนชื้นทางตอนใต้

โครงสร้างแบบแยกแกนเพื่อการติดตั้งแบบ live-line ที่รวดเร็ว: การออกแบบช่องเปิดแบบ snap-lock ช่วยให้สามารถติดตั้งที่ไซต์งานโดยคนเพียงคนเดียวโดยไม่ต้องดัดแปลงสายไฟที่มีอยู่หรือทำให้ไฟฟ้าดับ เหมาะอย่างยิ่งสำหรับการอัปเกรดอุปกรณ์กระจายสินค้ากลางแจ้งแบบเดิม ซึ่งช่วยลดระยะเวลาของโครงการและลดต้นทุนการก่อสร้าง

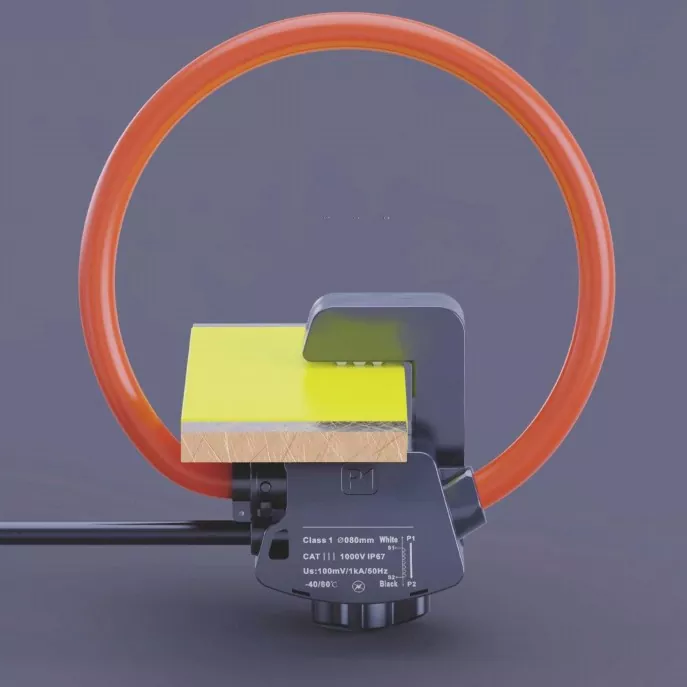

คอยล์ที่ยืดหยุ่นสำหรับสถานการณ์การติดตั้งที่ซับซ้อน: ตัวคอยล์มีความยืดหยุ่นเล็กน้อย ทำให้สามารถพันเข้ากับสายเคเบิลทรงกลม บัสบาร์สี่เหลี่ยม และตัวนำที่ไม่ปกติได้ เหมาะอย่างยิ่งสำหรับพื้นที่ตู้ขนาดกะทัดรัดและรูปแบบการเดินสายหนาแน่น เอาชนะข้อจำกัดในการติดตั้งที่เกี่ยวข้องกับหม้อแปลงกระแสไฟฟ้าแบบแข็งแบบดั้งเดิม

สถานการณ์การใช้งานทั่วไป

ระบบ PV ภายนอกอาคาร: การตรวจสอบกระแสไฟฟ้าด้าน AC/DC ของกล่อง PV Combiner อินเวอร์เตอร์แบบสตริง และสถานีย่อยประเภท Box ภายนอก

เสาชาร์จพลังงานใหม่: การตรวจจับและวัดกระแสสำหรับเสาชาร์จ DC/AC ภายนอกอาคารและวงจรกระจายสถานีชาร์จ

การกระจายพลังงานไฟฟ้าภายนอกอาคารสำหรับเทศบาล: การตรวจสอบออนไลน์สำหรับตู้ควบคุมไฟถนน ยูนิตหลักวงแหวนกลางแจ้ง (RMU) และระบบจำหน่ายไฟฟ้าในอุโมงค์สาธารณูปโภคใต้ดิน

อุปกรณ์อุตสาหกรรมกลางแจ้ง: การตรวจสอบกระแสไฟฟ้าในการทำงานและการเตือนข้อผิดพลาดล่วงหน้าสำหรับพัดลมกลางแจ้ง ปั๊มน้ำ และคอมเพรสเซอร์ในเขตอุตสาหกรรม

สถานีเก็บพลังงาน: ชาร์จ/จ่ายกระแสไฟสำหรับตู้เก็บพลังงานกลางแจ้งและกลุ่มแบตเตอรี่

O&M ของกำลังภาคสนาม: การวัดแบบพกพาสำหรับการตรวจสอบชั่วคราว การแก้ไขปัญหา และการทดสอบโหลดบนท่อกลางแจ้ง

สภาพแวดล้อมที่มีความชื้น/กัดกร่อน: การตรวจจับกระแสไฟฟ้าสำหรับอุปกรณ์จ่ายไฟฟ้าที่โรงงานประปา โรงบำบัดน้ำเสีย และสิ่งอำนวยความสะดวกชายฝั่ง

โครงการปรับปรุงการตรวจสอบการจ่ายไฟฟ้าแบบออนไลน์

I. ภาพรวมโครงการ

ชื่อโครงการ: การอัพเกรดและการตรวจสอบสถานะการจำหน่ายไฟฟ้าแรงดันต่ำสำหรับช่องสาธารณูปโภคด้านพลังงานของอุโมงค์สาธารณูปโภคใต้ดิน Sangtiandao สวนอุตสาหกรรมซูโจว

ที่ตั้งโครงการ: อุโมงค์สาธารณูปโภคใต้ดินภายในแถบนวัตกรรมวิทยาศาสตร์และเทคโนโลยี Sangtiandao สวนอุตสาหกรรมซูโจว มณฑลเจียงซู

ชุดติดตั้งเพิ่มวันที่แล้วเสร็จ: พฤษภาคม 2024

ผลิตภัณฑ์ที่ใช้: φ80มม. คอยล์ Rogowski แบบแยกแกนอุณหภูมิกว้าง IP67 ที่ยืดหยุ่น

อุโมงค์สาธารณูปโภคใต้ดิน Sangtiandao เป็นโครงการโครงสร้างพื้นฐานที่สำคัญของเทศบาลในสวนอุตสาหกรรมซูโจว อุโมงค์มีความยาวประมาณ 8.6 กิโลเมตร แบ่งเป็นห้องต่างๆ สำหรับการไฟฟ้า สาธารณูปโภคทั่วไป และท่อส่งก๊าซ ส่วนสาธารณูปโภคด้านพลังงานจ่ายไฟฟ้าให้กับระบบที่สำคัญ รวมถึงระบบแสงสว่าง การระบายอากาศ การป้องกันอัคคีภัย การตรวจสอบสภาพแวดล้อม และการอพยพฉุกเฉิน โดยจัดประเภทเป็น "โหลดระดับ 1" โดยมีข้อกำหนดที่สูงมากสำหรับความน่าเชื่อถือของแหล่งจ่ายไฟ

สภาพแวดล้อมใต้ดินภายในอุโมงค์รักษาความชื้นสัมพัทธ์เกิน 92% ตลอดทั้งปี โดยจะมีการสะสมน้ำในระยะสั้นเฉพาะช่วงในช่วงฤดูฝน หม้อแปลงกระแสดั้งเดิม (พิกัด IP40) ใช้งานมาสามปีแล้ว ในช่วงเวลานี้ 12 ยูนิตได้รับความทุกข์ทรมานจากการกัดกร่อนของขั้วต่อและความต้านทานของฉนวนที่ลดลง ในขณะที่ 2 ยูนิตประสบกับความผิดปกติในการรับสัญญาณเนื่องจากการควบแน่นและน้ำเข้า ทำให้เกิดความเสี่ยงด้านความปลอดภัยร้ายแรง นอกจากนี้ เนื่องจากการจำแนกประเภทโหลดสูง ทำให้ไฟฟ้าดับเป็นเวลานานสำหรับการติดตั้งเพิ่มเติมไม่สามารถทำได้ ทำให้วิธีการติดตั้งหม้อแปลงกระแสไฟฟ้าแบบเดิมทำได้ยาก หลังจากการประเมินอย่างกว้างขวาง โปรเจ็กต์ได้เลือกคอยล์ Rogowski แบบแยกส่วนที่ได้รับการจัดอันดับ IP67 ยืดหยุ่นได้เป็นส่วนประกอบหลักในการตรวจจับกระแสไฟฟ้า ช่วยให้สามารถอัพเกรดระบบตรวจสอบในทุกวงจรโดยไม่ต้องมีไฟฟ้าดับ

ครั้งที่สอง ความท้าทายที่สำคัญก่อนการปรับปรุงใหม่

สภาพแวดล้อมใต้ดินที่มีความชื้นสูงและมีน้ำได้ง่าย อุปกรณ์มาตรฐานขาดการป้องกันที่เพียงพอ อุโมงค์สาธารณูปโภคใต้ดินเป็นพื้นที่อับอากาศซึ่งมีความชื้นสูงและเกิดการควบแน่นอย่างรุนแรง โดยส่วนที่อยู่ต่ำมีแนวโน้มที่จะสะสมน้ำชั่วคราวในช่วงฤดูฝน โดยทั่วไปแล้วหม้อแปลงกระแสมาตรฐาน (CT) จะมีการป้องกัน IP40 เท่านั้น การปิดผนึกที่ไม่ดีทำให้ความชื้นและไอน้ำทะลุผ่านท่อ ทำให้เกิดการกัดกร่อนของขดลวด ฉนวนเสื่อมสภาพ และสัญญาณหลุด ด้วยอายุการใช้งานเฉลี่ยน้อยกว่า 3 ปี การเปลี่ยนบ่อยๆ จะช่วยเพิ่มต้นทุนและทำให้เกิดความเสี่ยงต่อไฟฟ้าดับ

ข้อจำกัดของแหล่งจ่ายไฟระดับ Tier-1; ประเด็นการปฏิบัติตามข้อกำหนดเกี่ยวกับการติดตั้งเพิ่มเติมตามการหยุดทำงาน แหล่งจ่ายไฟภายในช่องไฟฟ้าของอุโมงค์สาธารณูปโภครองรับระบบความปลอดภัยที่สำคัญ เช่น การระงับอัคคีภัย การระบายอากาศ และการเฝ้าระวัง ซึ่งจัดเป็นโหลดระดับ Tier 1 ซึ่งห้ามไม่ให้ไฟฟ้าดับที่เกี่ยวข้องกับการบำรุงรักษา ยกเว้นในกรณีฉุกเฉินที่รุนแรง CT แบบโซลิดคอร์แบบดั้งเดิมจำเป็นต้องตัดสายเคเบิลหรือรื้อบัสบาร์ระหว่างการติดตั้ง ซึ่งฝ่าฝืนมาตรฐานการจัดการการปฏิบัติงานและก่อให้เกิดความเสี่ยงด้านความปลอดภัยที่สำคัญ ดังนั้นข้อเสนอดังกล่าวจึงไม่ได้รับการอนุมัติตั้งแต่เริ่มแรก

พื้นที่แคบและสายเคเบิลหนาแน่น ปัญหาในการติดตั้งด้วย CT ที่เข้มงวด ถาดวางสายไฟภายในช่องไฟฟ้าจัดวางอย่างแน่นหนา โดยมีทางเดินกว้างไม่ถึง 1 เมตร สายไฟหน้าตัดขนาดใหญ่มีรัศมีการโค้งงอขนาดใหญ่ ทำให้มีพื้นที่ทำงานไม่เพียงพอสำหรับ CT แบบแยกแกนแข็ง การติดตั้งแทบจะเป็นไปไม่ได้เลยสำหรับวงจรที่อยู่ตรงมุมหรือมีสายเคเบิลซ้อนกัน การจัดระเบียบสายเคเบิลใหม่จะเพิ่มทั้งภาระงานและความเสี่ยงด้านความปลอดภัยอย่างมาก

ค่าใช้จ่ายในการตรวจสอบด้วยตนเองสูง ความล่าช้าอย่างมากในการตรวจจับข้อผิดพลาดและการแก้ไข อุโมงค์สาธารณูปโภคครอบคลุมระยะทางอันกว้างใหญ่โดยมีจุดตรวจสอบที่กระจัดกระจาย การตรวจสอบรอบเดียวต้องใช้เวลามากกว่าสี่ชั่วโมง อันตราย เช่น กระแสไฟฟ้าผิดปกติหรือวงจรโอเวอร์โหลด จะถูกตรวจพบในระหว่างการตรวจสอบทุกเดือนเท่านั้น ซึ่งส่งผลให้การตอบสนองล่าช้า เหตุการณ์ในอดีตรวมถึงการโอเวอร์โหลดของวงจรที่ตรวจไม่พบและความร้อนสูงเกินไป ซึ่งเร่งการเสื่อมสภาพของฉนวนสายเคเบิล ที่สาม การกำหนดค่าอุปกรณ์และการออกแบบระบบ

เพื่อตอบสนองความต้องการหลักของอุโมงค์สาธารณูปโภคใต้ดิน เช่น ความชื้นสูง/น้ำนิ่งโดยเฉพาะ การหยุดใช้ไฟฟ้าเป็นศูนย์ พื้นที่จำกัด และ O&M ระยะไกล โครงการนี้ใช้คอยล์ Rogowski แบบแยกแกนที่มีความยืดหยุ่น ตามมาตรฐาน IP67 φ80 มม. อุณหภูมิกว้าง จับคู่กับเทอร์มินัลรับข้อมูลกันน้ำ ข้อมูลจะถูกส่งผ่านเครือข่ายวงแหวนของอุโมงค์ไปยังศูนย์ตรวจสอบพื้นผิว ซึ่งช่วยให้สามารถติดตามกระแสไฟฟ้าในวงจรทั้งหมดแบบเรียลไทม์แบบเรียลไทม์

IV. จุดเด่นของโครงการ

IP67 การป้องกันที่ปิดสนิท; แก้ไขปัญหาความชื้นและน้ำเข้าได้อย่างมีประสิทธิภาพ ตัวเครื่องอุปกรณ์ใช้การเชื่อมด้วยอัลตราโซนิกสำหรับการปิดผนึก พร้อมการเสริมการกันน้ำที่ช่องเสียบสายเคเบิล ทำให้ได้ระดับ IP67 โดยรวม ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงในสภาพแวดล้อมที่มีความชื้นสัมพัทธ์และการควบแน่น 100% รวมถึงในช่วงระยะเวลาสั้นๆ ของการจมอยู่ในน้ำนิ่ง หลังจากการใช้งาน ระบบดังกล่าวสามารถทนต่อฤดู "เหม่ยหยู" (ฝนบ๊วย) ของซูโจวในปี 2024 และฝนตกหนักในฤดูร้อน แม้จะมีการสะสมน้ำซ้ำๆ ในส่วนอุโมงค์ที่อยู่ต่ำ แต่ไม่มีอุปกรณ์ใดที่ประสบปัญหาน้ำเข้า การกัดกร่อน หรือสัญญาณผิดปกติ

การติดตั้งแบบสดช่วยให้มั่นใจได้ว่าไฟฟ้าจะไม่หยุดชะงักและปลอดภัยสำหรับโหลดที่สำคัญ หน่วยทั้งหมด 64 หน่วยได้รับการติดตั้งและใช้งานจริงในขณะที่ระบบยังคงทำงานอยู่ การก่อสร้างไม่ได้ขัดขวางการจ่ายไฟไปยังห้องไฟฟ้าหรือส่งผลกระทบต่อการทำงานของระบบความปลอดภัย เช่น การระงับอัคคีภัย การระบายอากาศ และการตรวจสอบ สิ่งนี้เป็นไปตามมาตรฐานการจัดการอย่างสมบูรณ์สำหรับโหลดในอุโมงค์สาธารณูปโภคที่สำคัญ ในขณะเดียวกันก็ขจัดความเสี่ยงด้านความปลอดภัยและการปฏิบัติตามข้อกำหนดที่เกี่ยวข้องกับไฟฟ้าดับ

โครงสร้างที่ยืดหยุ่นปรับให้เข้ากับพื้นที่จำกัด ประสิทธิภาพการติดตั้งเพิ่มขึ้นสองเท่า คอยล์ที่ยืดหยุ่นสามารถโค้งงอได้ง่าย ช่วยให้ติดตั้งแบบพันรอบได้ง่ายแม้ในทางเดินแคบและถาดสายเคเบิลที่อัดแน่น ระยะเวลาในการติดตั้งโดยเฉลี่ยต่อหน่วยคือเพียง 5 นาที ซึ่งมีประสิทธิภาพมากกว่าการติดตั้งหม้อแปลงกระแสแบบแข็งแบบเดิมถึงสองเท่า หน่วยทั้งหมด 64 หน่วยได้รับการติดตั้งภายในเวลาเพียงสามวัน ซึ่งช่วยลดเวลาในการทำงานในพื้นที่ใต้ดินที่จำกัดได้อย่างมาก และลดความเสี่ยงด้านความปลอดภัยในการก่อสร้าง

ประสิทธิภาพที่มั่นคงตลอดช่วงอุณหภูมิกว้างโดยไม่มีการเคลื่อนตัว ปรับตัวเข้ากับสภาพแวดล้อมใต้ดินได้สูง ด้วยการใช้เทคโนโลยีขดลวดและเทคโนโลยีการปิดผนึกที่ทนต่ออุณหภูมิสูง/ต่ำ ระบบจะรักษาความแม่นยำในการวัดระดับ 1 ในสภาพแวดล้อมใต้ดินที่เย็นและชื้นตลอดเวลา ไม่มีการเคลื่อนตัวของความร้อนหรือฮิสเทรีซีสของแม่เหล็ก ทำให้มีความเสถียรของข้อมูลเหนือกว่าหม้อแปลงทั่วไปมาก การตรวจสอบระยะไกลมาแทนที่การตรวจสอบด้วยตนเอง ซึ่งช่วยลดต้นทุน O&M ได้อย่างมาก ข้อมูลปัจจุบันจะถูกอัปโหลดแบบเรียลไทม์ไปยังศูนย์ตรวจสอบภาคพื้นดิน ช่วยให้บุคลากร O&M ติดตามสถานะการทำงานของวงจรทั้งหมดโดยไม่ต้องเข้าไปในอุโมงค์สาธารณูปโภค ในขณะที่การแจ้งเตือนป๊อปอัปอัตโนมัติจะแจ้งให้ทราบถึงความผิดปกติ ความถี่ของการตรวจสอบอุโมงค์ลดลงจากสองครั้งต่อเดือนเหลือไตรมาสละครั้ง ต้นทุนแรงงาน O&M ลดลง 60% และเวลาตอบสนองข้อผิดพลาดโดยเฉลี่ยลดลงจากสองชั่วโมงเหลือห้านาที

V. ผลการดำเนินงานหลังการปรับปรุงเพิ่มเติม

ความล้มเหลวของอุปกรณ์เป็นศูนย์และความสามารถในการป้องกันที่เป็นไปตามข้อกำหนด ณ เดือนมกราคม พ.ศ. 2568 มี 64 หน่วยดำเนินงานอย่างเสถียรเป็นเวลาแปดเดือน ด้วยการยืนหยัดต่อความท้าทายด้านสิ่งแวดล้อมต่างๆ รวมถึงการควบแน่นในช่วงฤดูฝน การสะสมน้ำจากพายุหนัก และอุณหภูมิฤดูหนาวที่ต่ำ จึงไม่เคยมีกรณีของน้ำเข้า การกัดกร่อน หรือสัญญาณเคลื่อนตัว อัตราความสมบูรณ์ของอุปกรณ์อยู่ที่ 100% และอายุการใช้งานที่คาดการณ์ไว้เกินแปดปี ซึ่งเกินกว่าอายุการใช้งานเฉลี่ยสามปีของอุปกรณ์ดั้งเดิมอย่างมาก

ไฟฟ้าดับเป็นศูนย์ ความเสี่ยงเป็นศูนย์ และการยอมรับการปฏิบัติตามกฎระเบียบที่ประสบความสำเร็จ การติดตั้งเสร็จสมบูรณ์โดยไม่มีไฟฟ้าดับหรือส่งผลกระทบต่อการทำงานที่ปลอดภัยของอุโมงค์สาธารณูปโภค โครงการนี้ผ่านการตรวจสอบการยอมรับแบบพิเศษโดยหน่วยงานบริหารจัดการอุโมงค์สาธารณูปโภคของสวนอุตสาหกรรมซูโจวในความพยายามครั้งแรก ซึ่งกลายเป็นโครงการต้นแบบสำหรับการปรับปรุงระบบจ่ายพลังงานอัจฉริยะของอุโมงค์สาธารณูปโภคใต้ดินในสวนสาธารณะ

ปรับปรุงประสิทธิภาพ O&M อย่างมีนัยสำคัญและการจัดการเชิงรุกต่ออันตรายด้านความปลอดภัย การตรวจสอบระยะไกลแบบเรียลไทม์ช่วยให้สามารถแจ้งเตือนล่วงหน้าโดยอัตโนมัติสำหรับความผิดปกติ เช่น การโอเวอร์โหลด สภาวะกระแสไฟต่ำกว่า และความไม่สมดุลแบบสามเฟส นับตั้งแต่เริ่มเดินเครื่อง มีการระบุและแก้ไขจุดสัมผัสขั้วต่อวงจรที่ไม่ดี 3 กรณีก่อนที่จะลุกลามไปสู่ความล้มเหลว ช่วยป้องกันเหตุการณ์ด้านความปลอดภัย เช่น สายเคเบิลร้อนเกินไปและความเสียหายของฉนวนได้อย่างมีประสิทธิภาพ

ลดต้นทุนตลอดอายุการใช้งาน แม้ว่าต้นทุนการจัดซื้อต่อหน่วยจะสูงกว่าหม้อแปลงกระแสไฟฟ้ามาตรฐานเล็กน้อย แต่ต้นทุนตลอดอายุการใช้งานของโครงการยังต่ำกว่าโซลูชันแบบเดิมถึง 45% เนื่องจากอายุการใช้งานที่ยาวนานขึ้น ค่า O&M และค่าเปลี่ยนทดแทนที่ลดลง และข้อดีของการติดตั้งแบบไม่มีไฟฟ้าดับ ซึ่งแสดงให้เห็นถึงผลประโยชน์ทางเศรษฐกิจที่สำคัญ

วี. สรุปกรณี

หม้อแปลงกระแสคอยล์ชนิดบัสบาร์ IP67 เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการจ่ายพลังงานเฉพาะ เช่น อุโมงค์สาธารณูปโภคใต้ดิน โรงบำบัดน้ำเสีย และสถานีไฟฟ้าย่อยใต้ดิน ซึ่งมีความชื้นสูง เสี่ยงต่อการสะสมน้ำ และพื้นที่อับอากาศ โดยพื้นฐานแล้วสามารถแก้ไขปัญหาหลักสามประการในอุตสาหกรรมที่เกี่ยวข้องกับหม้อแปลงแบบเดิม ได้แก่ การป้องกันที่ไม่เพียงพอ ข้อกำหนดสำหรับไฟฟ้าดับระหว่างการติดตั้ง และข้อจำกัดด้านพื้นที่ ช่วยให้สามารถอัปเกรดการตรวจสอบระบบจำหน่ายไฟฟ้าแบบออนไลน์ด้วยต้นทุนการติดตั้งขั้นต่ำและการหยุดชะงักในการปฏิบัติงานเล็กน้อย โดยทำหน้าที่เป็นโซลูชันที่เชื่อถือได้สูงสำหรับการติดตั้งเพิ่มเติมการจ่ายพลังงานอย่างชาญฉลาดในโครงสร้างพื้นฐานใต้ดินของเทศบาลและสภาพแวดล้อมทางอุตสาหกรรมที่มีความชื้น
